Ein Analysis Connector wird benötigt um kleine Ungenauigkeiten im Stabwerk zu überbrücken.

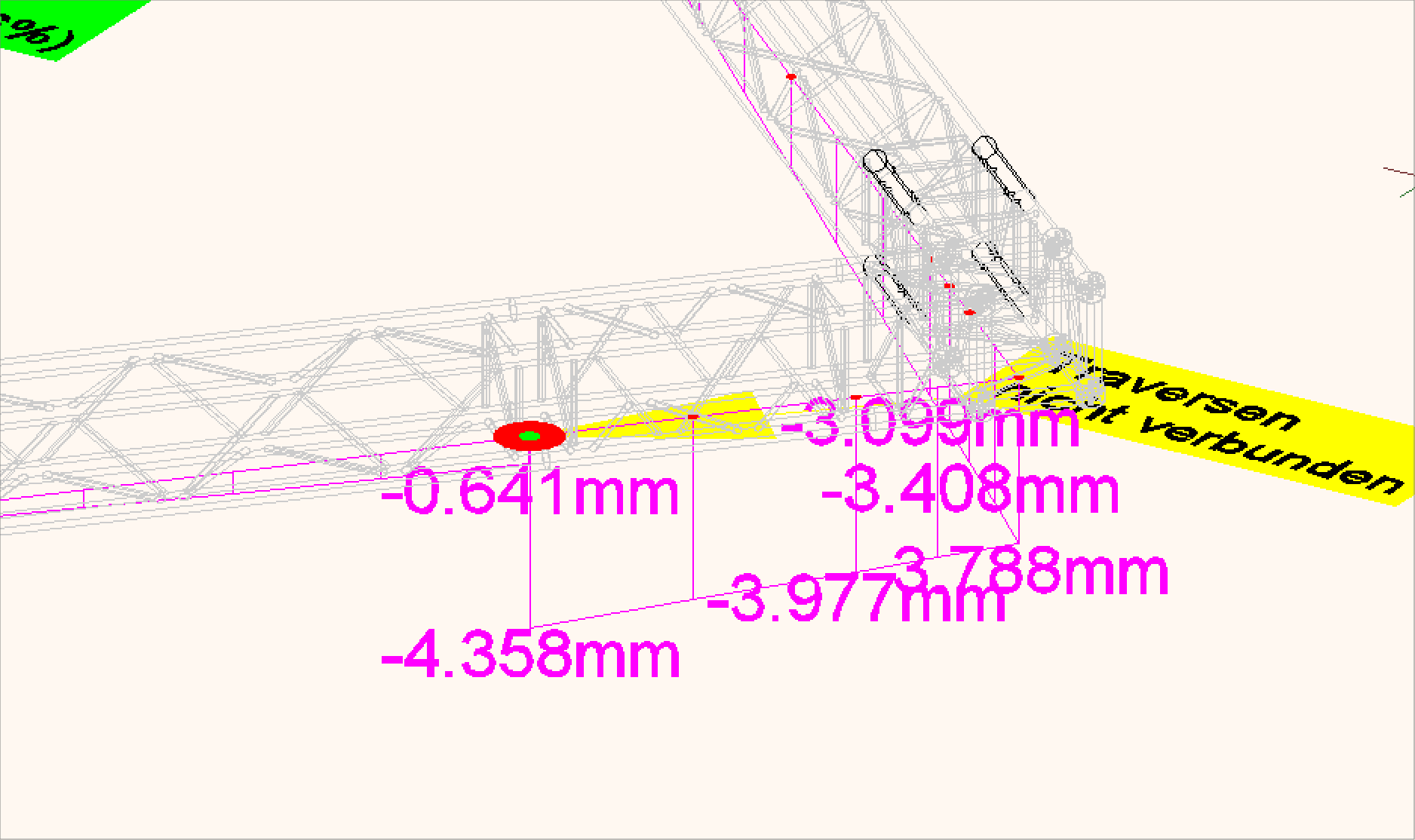

Ein Fall für den Analysis Connector - Kleine Spalten im statisches System.

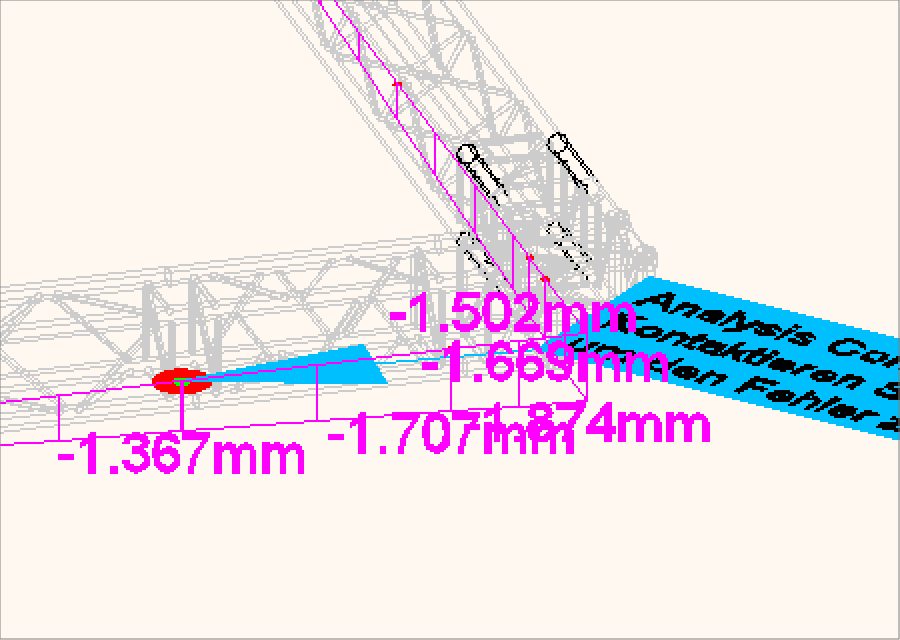

Der Analysis Connector (der rote Punkt) schließt diese Lücke.
Damit AutoSTAGE Analysis Traversen miteinander verbindet müssen ihre Anfangs- und Endpunkte genau aufeinander liegen.

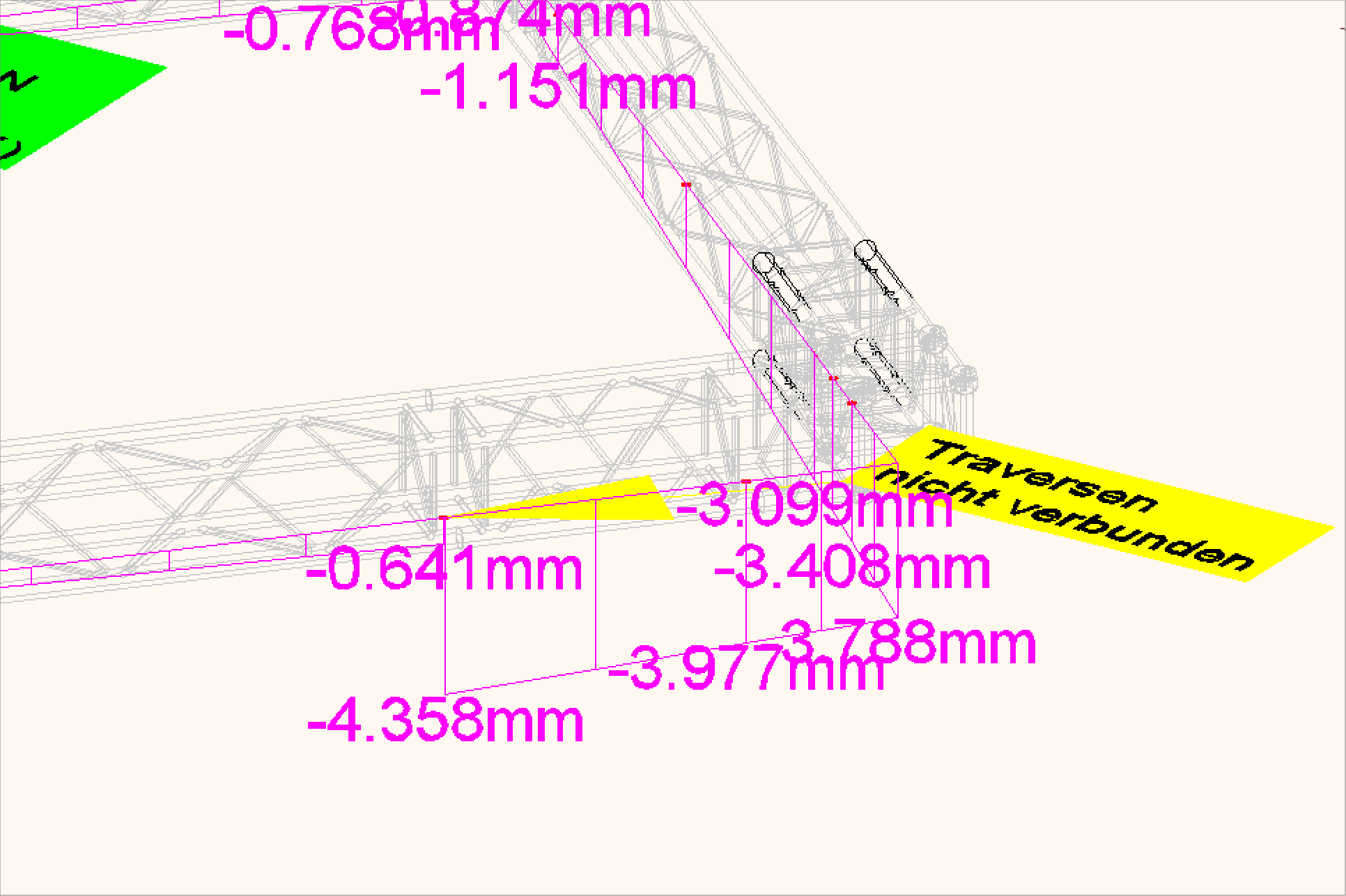

Wenn einer kleiner Abstand zwischen den Traversen besteht, werden diese nicht miteinander verbunden. In einem solchem Fall zeigt der Systemchecker eine Fehlermeldung an
Um diesen Spalt zu überbrücken gibt es die Analysis Connector.
Er erstellt eine tragende Verbindung zwischen den beiden Traversen um eine richtige Berechnung der Konstruktion zu ermöglichen. Analysis Connectoren können nur benutzt werden um einen Spalt kleiner 1mm zu überbrücken.
Achtung: Wenn Analysis Connector eingefügt werden, sind die Berechnungen in der Nähe des Analysis Connectors nur Näherungslösungen.
Einfügen von Analysis Connectoren
