Über den Befehl ASSTATIKSHOWONLY kann das ShowOnly Fenster aufgerufen werden. Alternativ kann auch über den Analysis Werkzeugkasten die Palette aufgerufen werden.

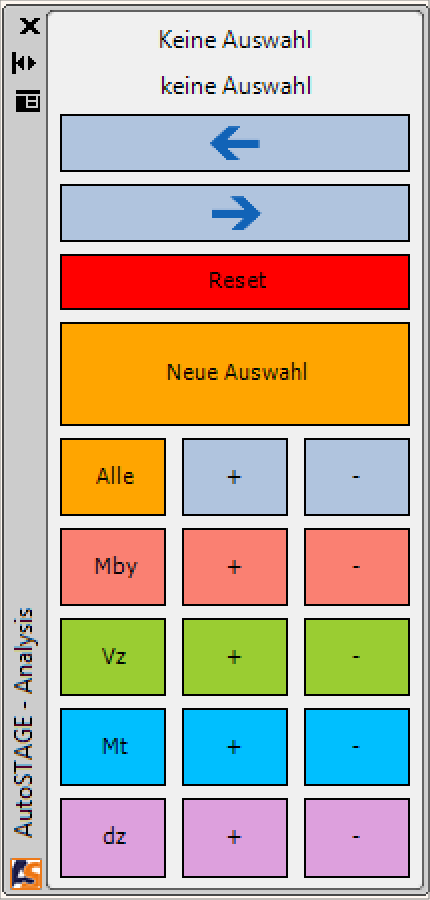

ShowOnly Fenster

Die ShowOnly Palette ermöglicht über den Button "Neue Auswahl" ein Schnittreaktionsobjekt auszuwählen und alle, bis auf die in gleicher Richtung verlaufenden, Schnittreaktionsverläufe auszublenden.

Mit dem Pfeilbuttons lassen sich die einzelnen Schnittreaktionslinien anzeigen.

Über die Schnittreaktionsbutton lassen sich die einzelnen Schnittreaktionsverläufe Ein- und Ausblenden.

Über die Plus- und Minusbuttons lassen sich die Schnittreaktionen skalieren.

Beispiel für die Auswahl einer Schnittreaktionslinie

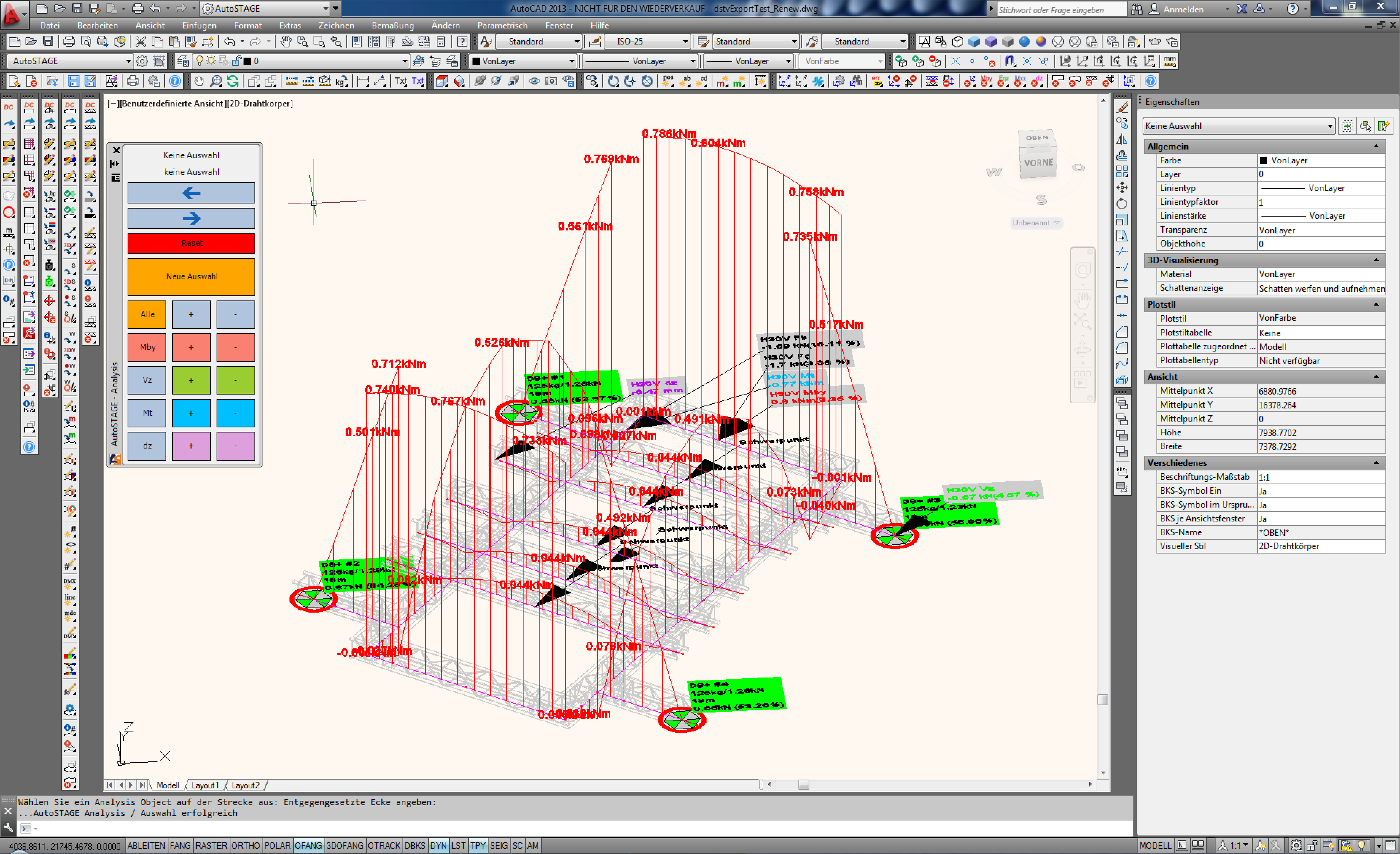

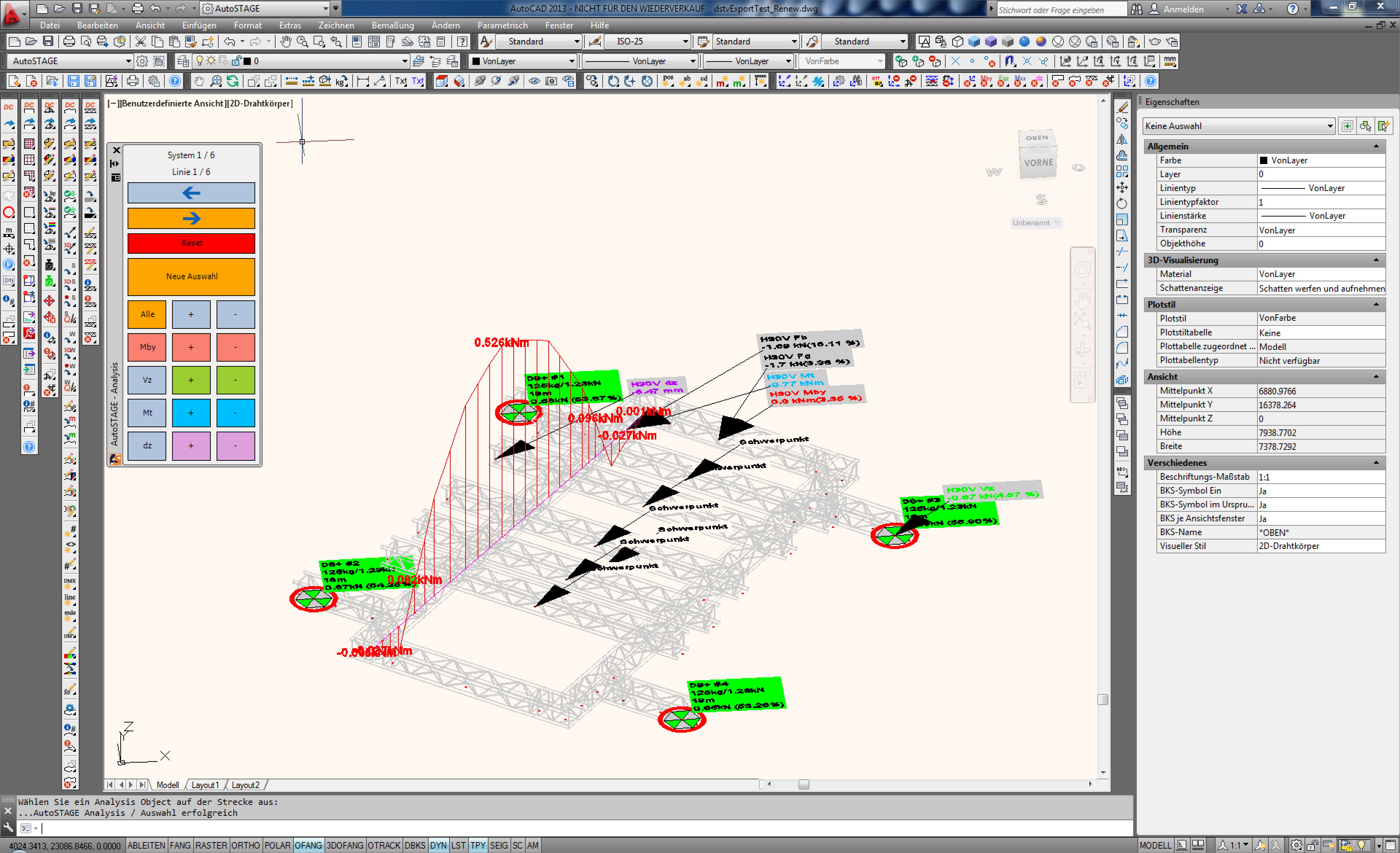

Wenn alle Schnittreaktionen gleichzeitig dargestellt werden, kann leicht die Übersicht verloren gehen. Aus diesem Grund kann AutoSTAGE Analysis auch nur einzelne Schnittreaktionslinien anzeigen.   AutoSTAGE Analysis unterscheidet in Systeme und Linien. Ein System ist eine beliebige Anzahl von miteinander verbundenen Traversenstrecken. Eine Linie ist eine beliebige Anzahl von in gleicher Richtung verlaufender Traversenstrecken in einem System.     AutoSTAGE Analysis zeigt das aktuelle System und Linie über den Pfeil-Buttons an. Mit diesen Buttons kann man die einzelnen Linien und Systeme anzeigen. Ein Klick auf den Pfeil nach rechts zeigt die nächste Linie an, an Klick auf den Pfeil nach links zeigt die vorherige Linie an.   Tipp: Wenn die Control-Taste gedrückt ist, wird direkt aus nächste System angezeigt.   Die unübersichtliche Darstellung von Schnittreaktionen erschwert die Überprüfung.     Übersichtliche Darstellung einer Schnittreaktionslinie.

Folgende Labels werden von AutoSTAGE Analysis im Zeichnungsbereich eingefügt. AutoSTAGE Analysis ordnet diese Labels automatisch so an, das Sie nicht übereinander liegen.

Wenn Sie trotzdem eine andere Positionierung bevorzugen, können Sie über den Griff am Text das Label verschieben.

maximale Schnittreaktionen und Verformungen

Für jeden verwendeten Querschnitt werden die Stellen der maximalen Schnittreaktionen und Verformungen im Zeichnungsbereich markiert.

Die Schriftfarbe der Labels richtet sich dem dargestellten Wert.

Folgende Maxima werden mit einem Label versehen:

•Biegemoment Mby

•Torsionsmoment Mt

•Querkraft Vz

•Durchbiegung dz

•Gurt- und Bracingkräfte Fg und Fb

Über den Befehl ASANSHOWCUT werden die Labels Ein- und Ausgeblendet.

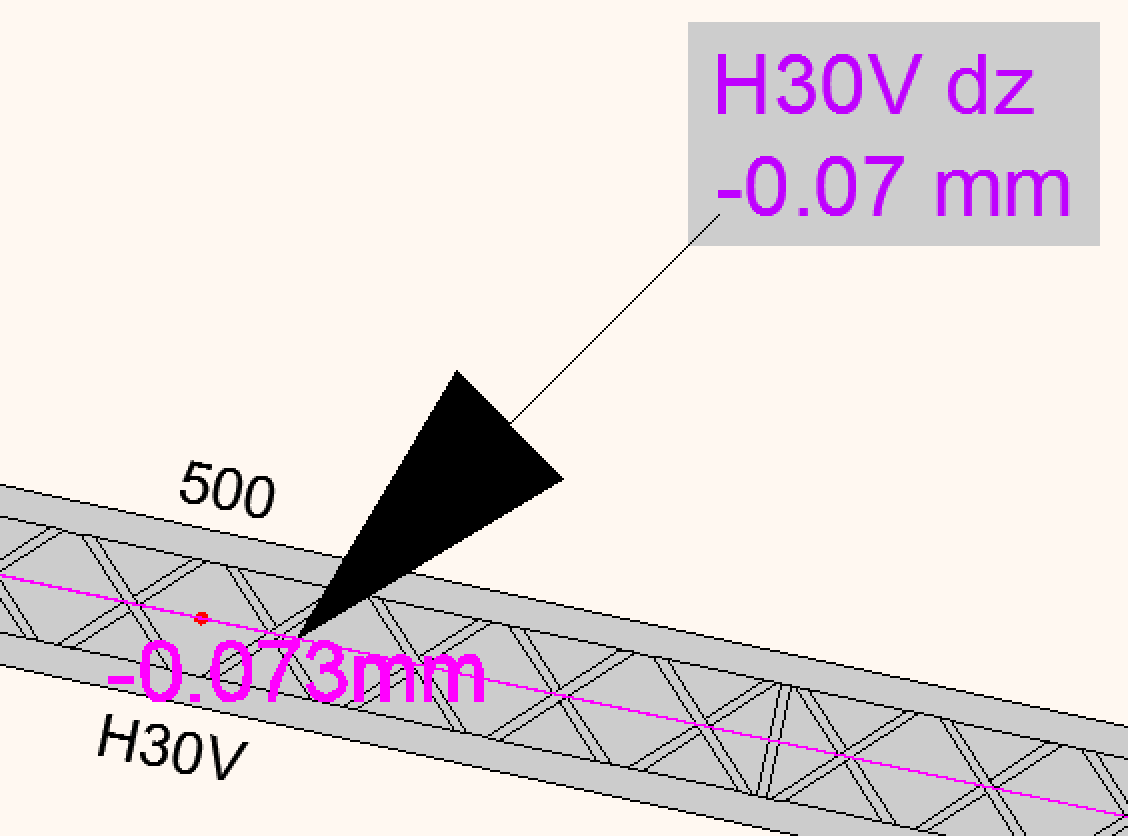

Beispiel für ein Label an einer maximalen Verformung

Fehlermeldungen

Der AutoSTAGE Analysis SystemChecker zeigt an erkannten Fehler Labels an.

Über den Befehl ASANSHOWERROR erwerden die Fehlermeldungen Ein- und Ausgeblendet.

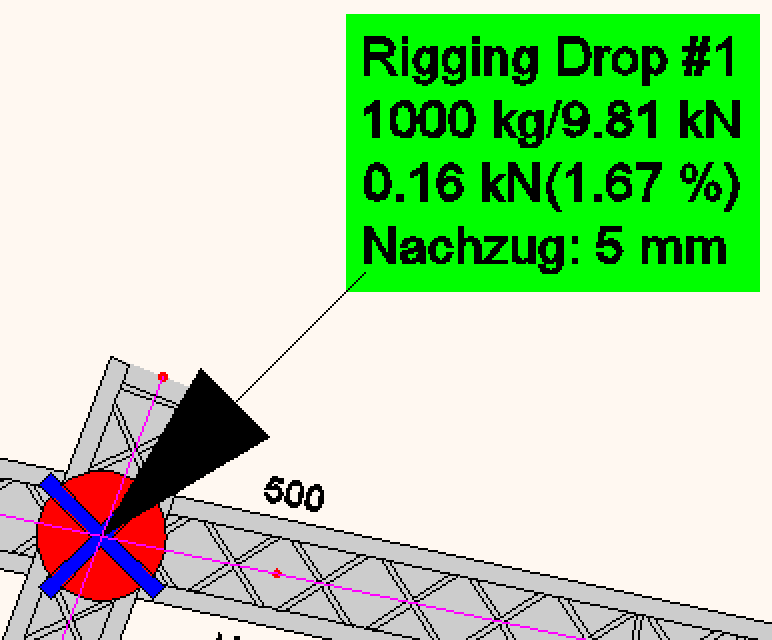

Auflagerkräfte an Drops

An Drops werden die Auflagerkräfte angezeigt.

Zusätzlich werden folgende Informationen angezeigt:

•Teilname und Nummer

•Belastbarkeit in Kilogramm und Kilonewton

•Wirkende Kraft und Auslastung

•Wenn vorhanden Seilkürzung

Je nach Auslastung hat des Label eine andere Füllung.
