Das Berechnungsprotokoll von AutoSTAGE Analysis dient der Dokumentation der Berechnung. Dabei enthält es alle Angaben, die zur Überprüfung der Berechnung notwendig sind.

Das Berechnungsprotokoll enthält:

•Ein Deckblatt

•Ein Inhaltsverzeichnis

•Eine Projektbeschreibung

•Hinweise zur Benutzung und Aufstellung der Statik

•Alle verwendeten Ketten, Seile, Pipes und Traversenquerschnitte

•Alle verwendeten Materialien

•Die Lastannahmen und Teilsicherheitsbeiwerte

•Einen Nachweis der Tragfähigkeit für jedes verwendete Traversensystem

•Für Pipes einen Nachweis der Grenztragfähigkeit nach Eurocode 9 oder Eurocode 3

•Für jeden Hängepunkt die Auslastung (ab Version 1.2 einen Nachweis gegen die Mindestbruchkraft des Seils)

•Für jeden Motor die Auslastung (ab Version 1.2 einen Nachweis gegen die Tragfähigkeit der Kette)

•Für jeden Drop die Auslastung (ab Version 1.2 einen Nachweis gegen die Mindestbruchkraft des Seils oder die Tragfähigkeit der Kette)

•Informationen zum verwendeten Stabwerk

oVerwendete Knoten

oVerwendete Materialien

oVerwendete Querschnitte

oVerwendete Gelenke

oVerwendete Stäbe

oVerwendete Auflager

oVerwendete Einzellasten

oVerwendete Streckenlasten

•Layouts

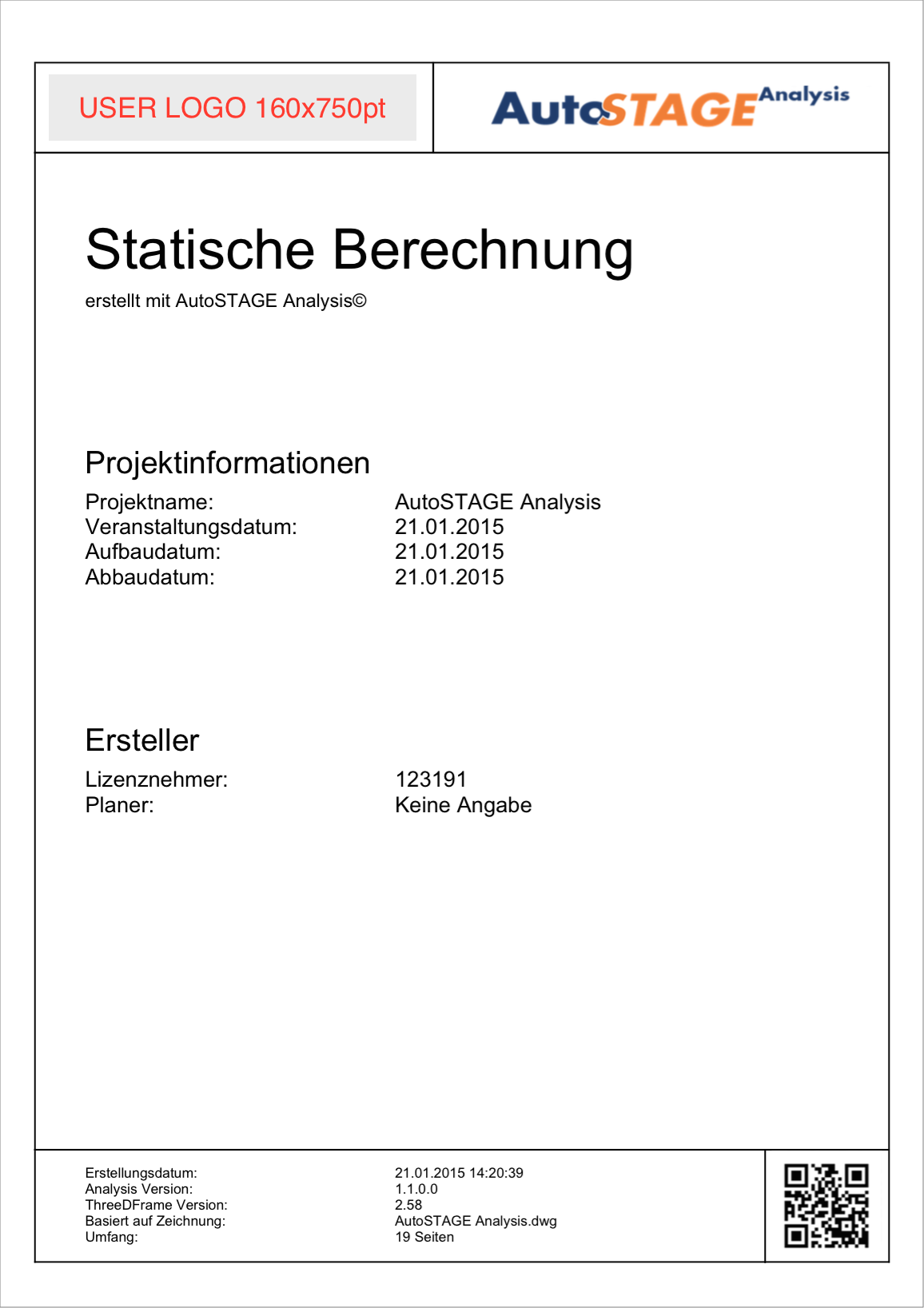

Das Deckblatt von AutoSTAGE Analysis enthält die grundlegenden Informationen zur statischen Berechnung. Der Nutzer kann ein eigenes Logo einbinden.

Ein Inhaltsverzeichnis ermöglicht einen schnellen Überblick. Die einzelnen Unterpunkte sind interaktiv. Wenn Sie darauf klicken springen Sie zu dem jeweiligen Abschnitt im Dokument.

Anmerkung: Einige PDF Programme zeigen um interaktive Verweise in PDF Dokumenten Rahmen an. Diese erscheinen nicht im Ausdruck.

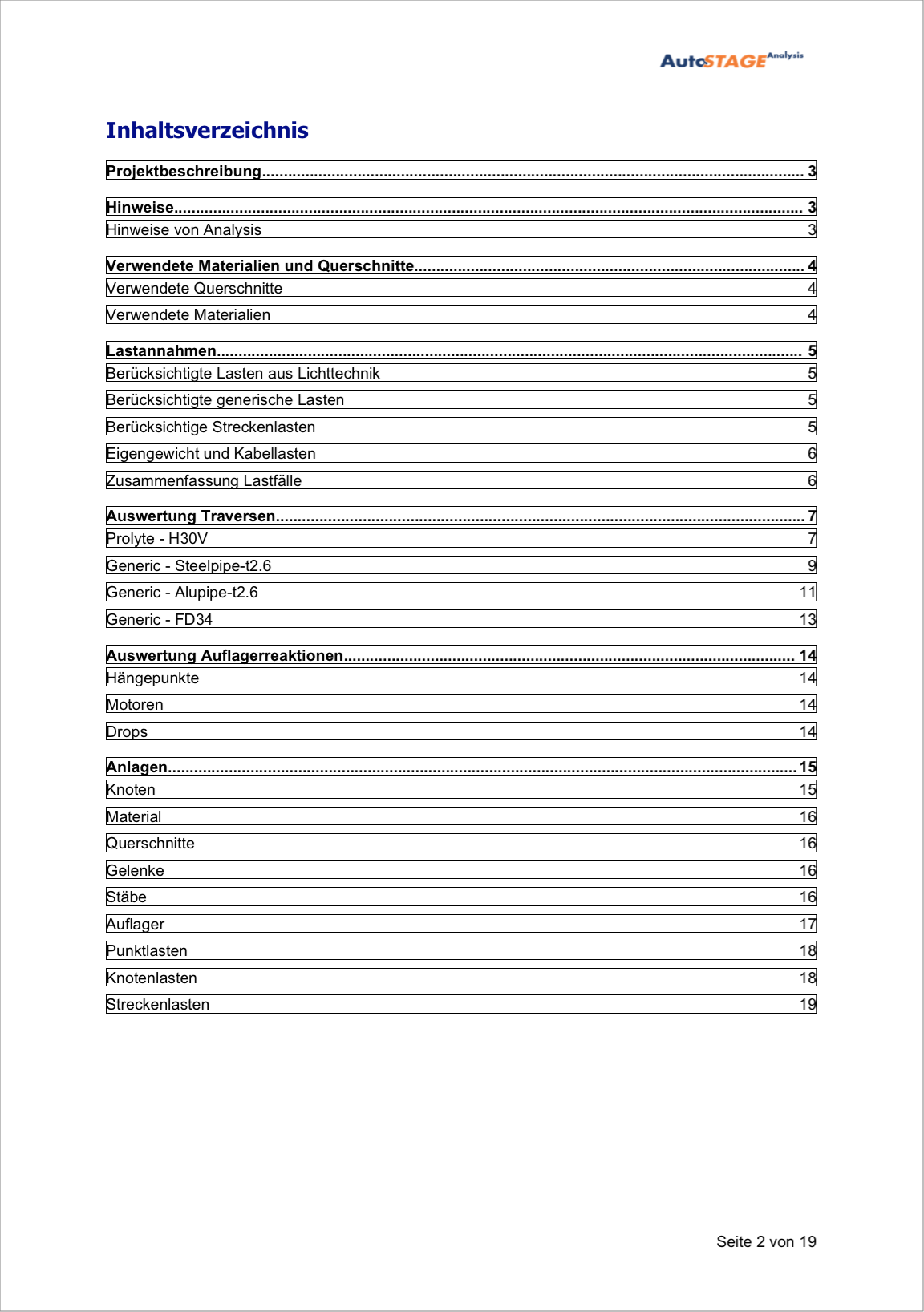

Das Inhaltsverzeichnis eines Berechnungsberichtes

Das Inhaltsverzeichnis eines Berechnungsberichtes

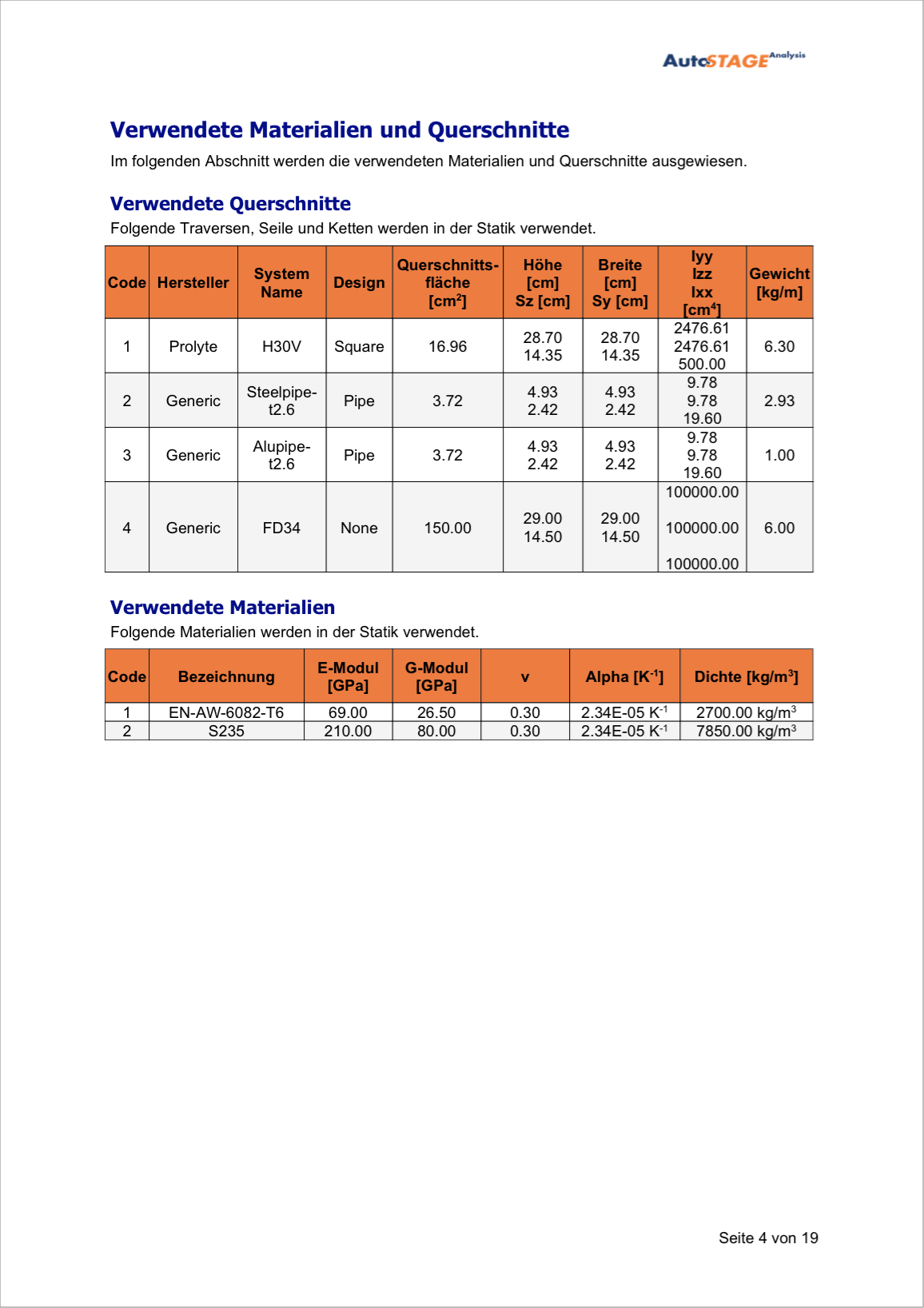

Alle in der Statik verwendeten Querschnitte und Materialien von Traversen, Pipes, Seilen und Ketten werden aufgelistet.

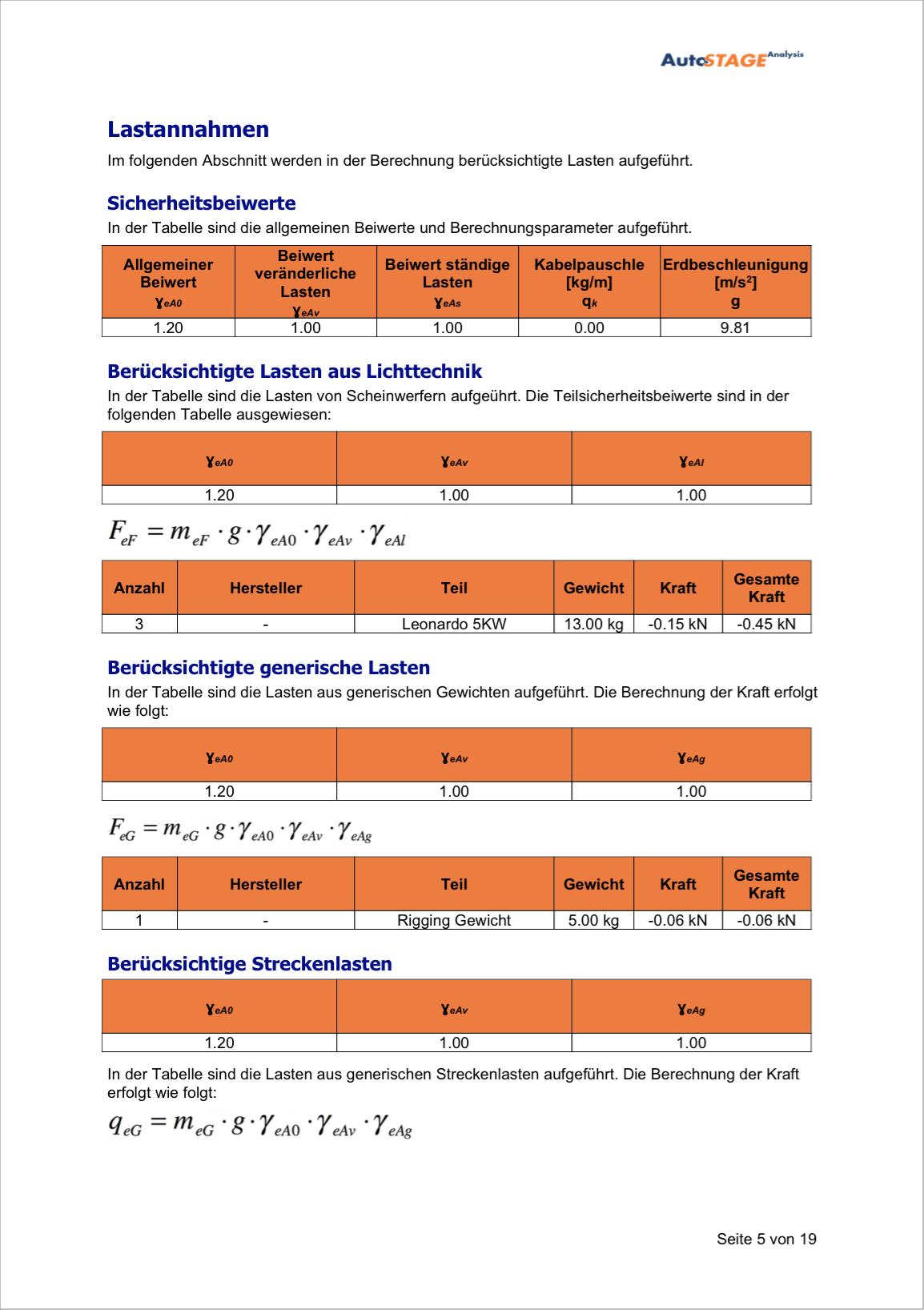

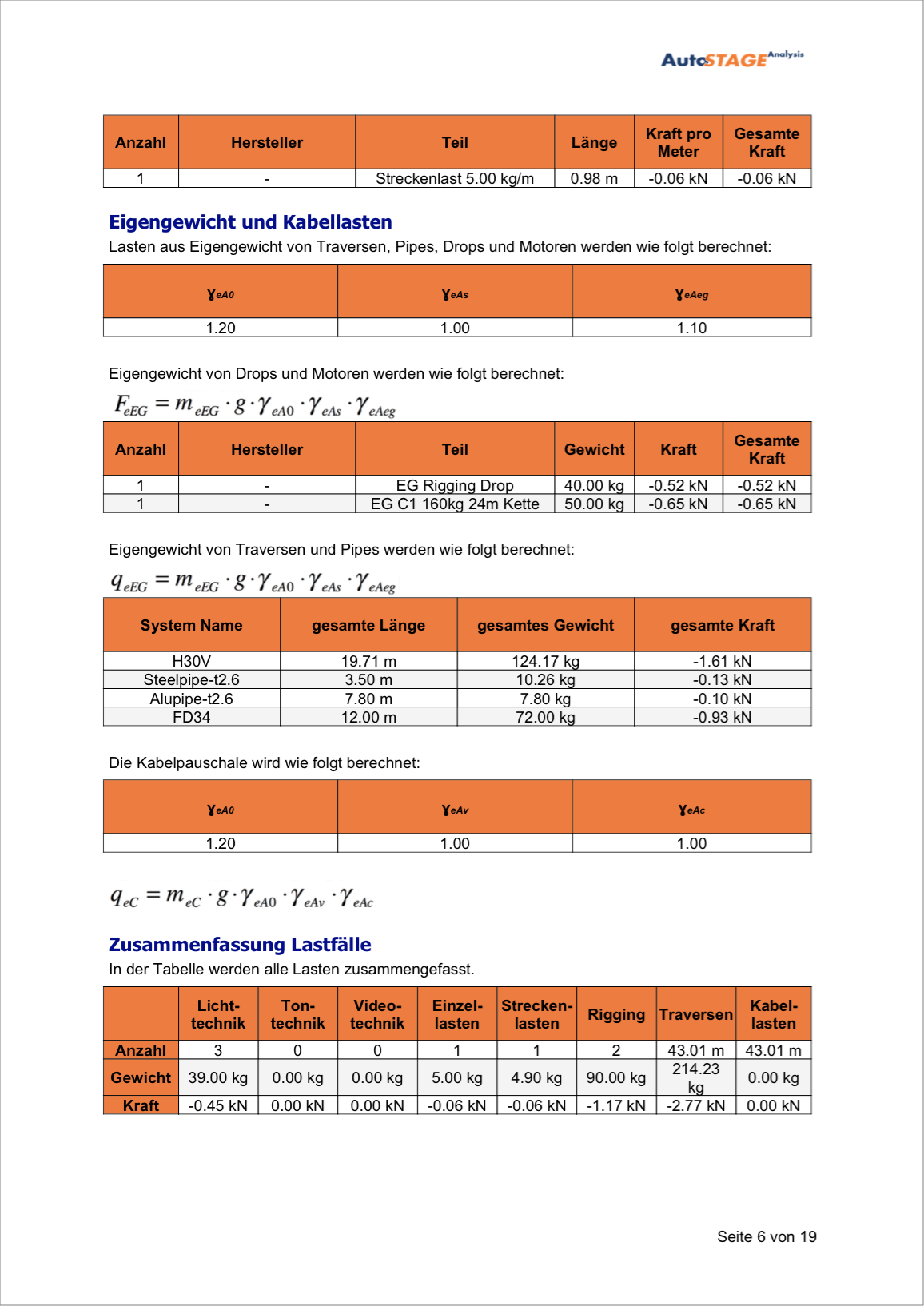

Um einen schnellen Überblick über die Lasten zu bekommen gibt es eine umfangreiche Darstellung. Alle Teilsicherheitsfaktoren werden aufgelistet. Bei jeder Einwirkung wird die Anzahl, das Einzelgewicht, die Einzelkraft und die Gesamtkraft ausgewiesen.

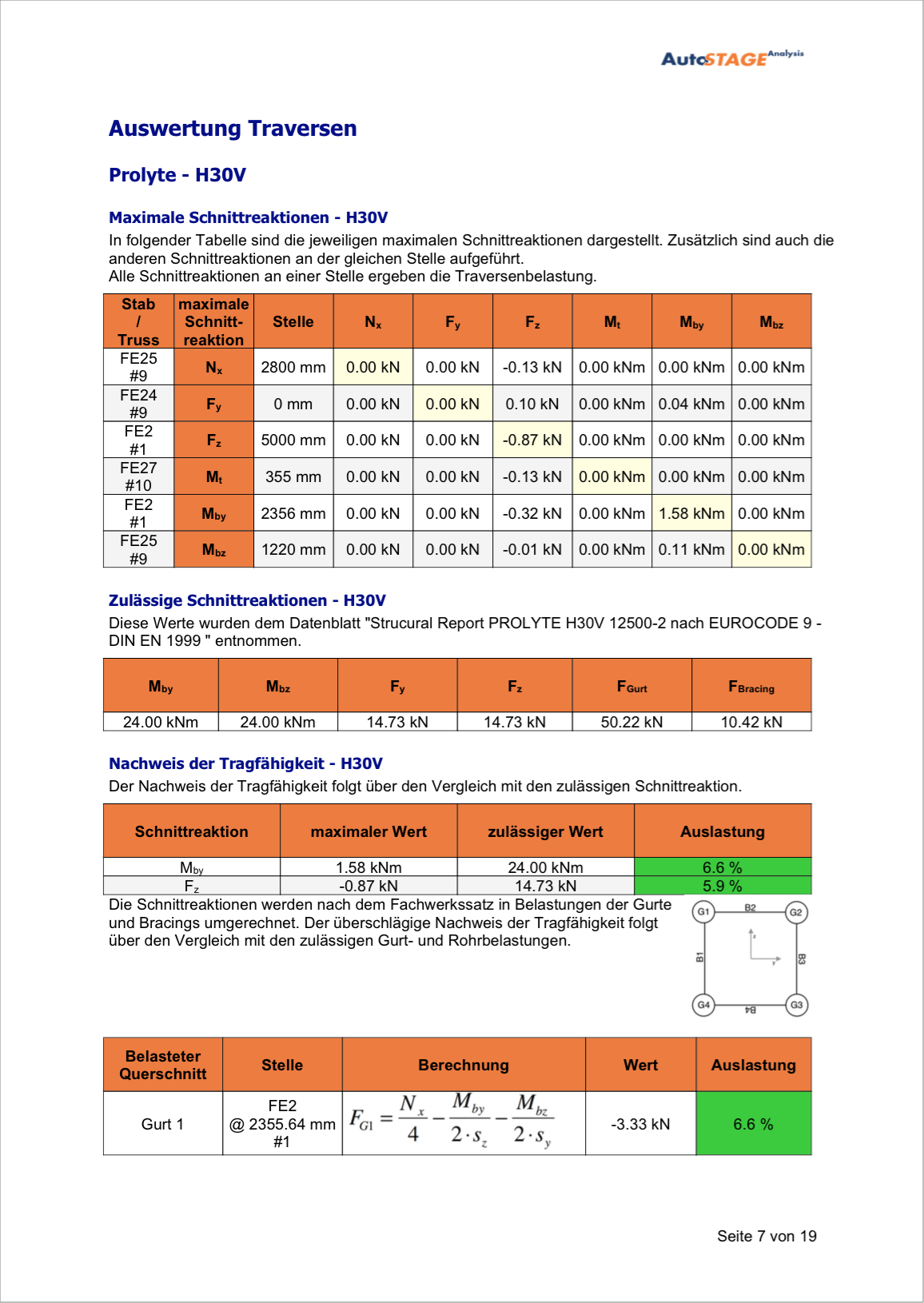

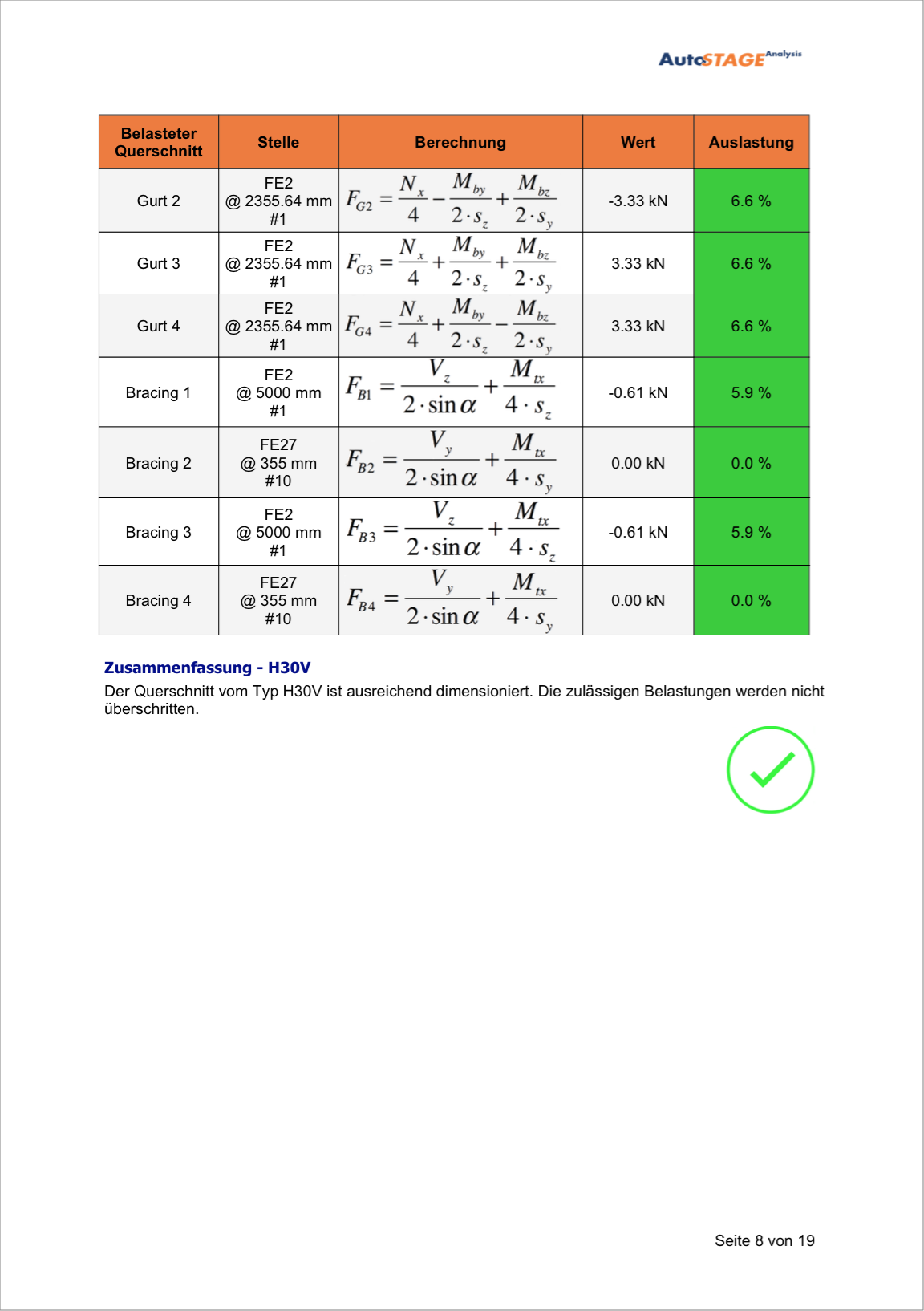

Für jeden in AutoSTAGE Analysis eingepflegten Querschnitt wird ein Nachweis der Tragfähigkeit erstellt.

Dieser umfasst:

•Eine Auflistung der maximalen Schnittreaktionen

•Zulassige Schnittreaktion, Gurt- und Bracingkräfte

•Einen vereinfachten Nachweis der Tragfähigkeit

•Eine Berechnung der Gurt- und Bracingkräfte.

Sie können in den Einstellungen von AutoSTAGE Analysis für jeden Querschnitt auswählen, ob dieser in Berechnungsbericht nachgewiesen werden soll.

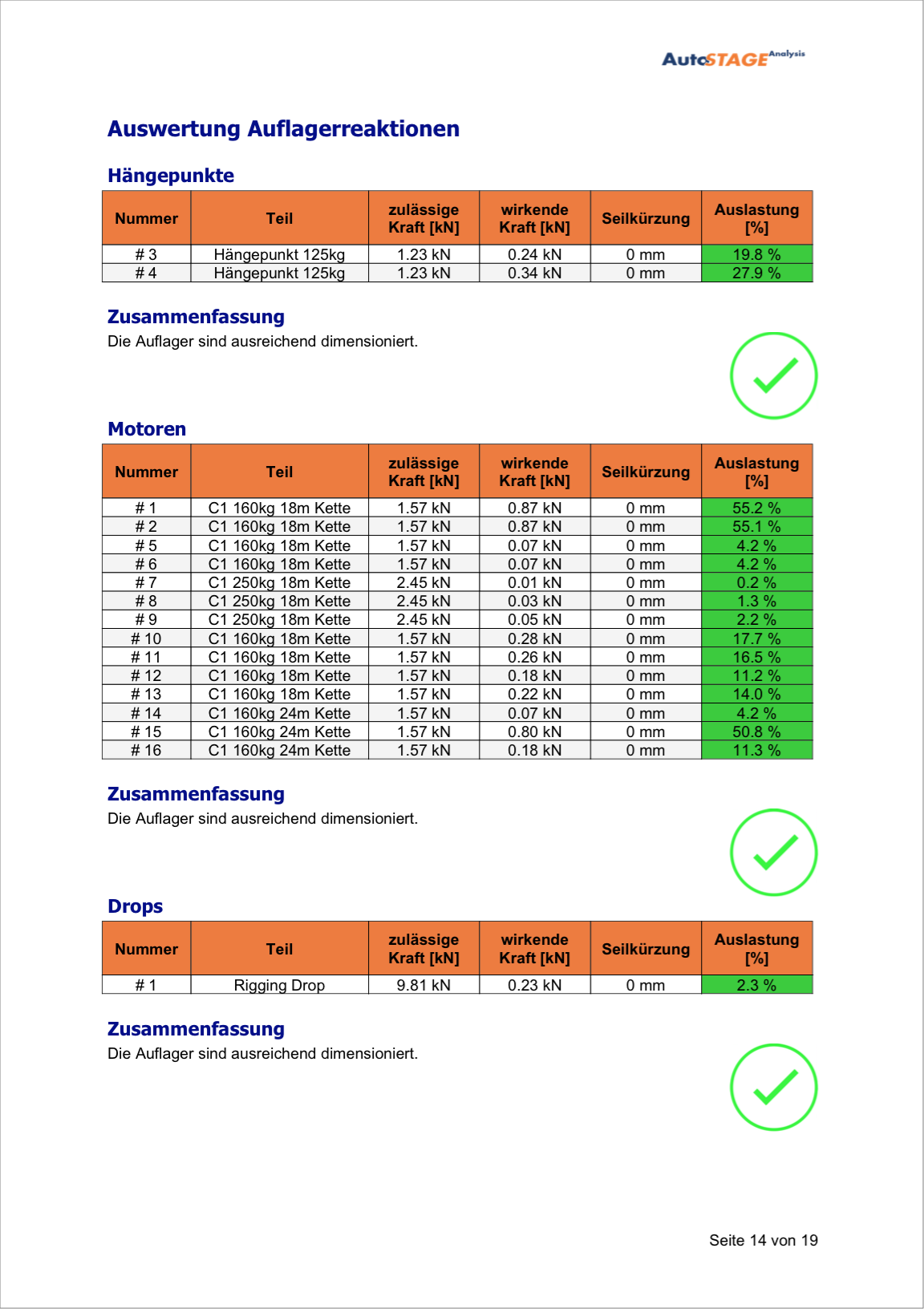

Für jeden Hängepunkt, Motor oder Drop im Berechnungsprotokoll wird die Auslastung und die Seilkürzung im Berechnungsbericht ausgegeben.

Je nach Auslastung wird der Hängepunkt farblich markiert. Eine Zusammenfassung am Ende jedes Abschnittes ermöglicht schnell den Systemstatus zu erkennen.

Mit Layouts können Sie ihre Berechnung zusätzlich graphisch dokumentieren.

Für jedes Layout können Sie einzeln die Darstellung anpassen. So können für verschiedene Ansichten erzeugt werden.

Eine genaue Beschreibung wie Sie Layouts für das Berechnungsprotokoll aufbereiten finden Sie hier.

Übersicht über Layouts im Berechnungsbericht

Ein Layout mit der Querkraft

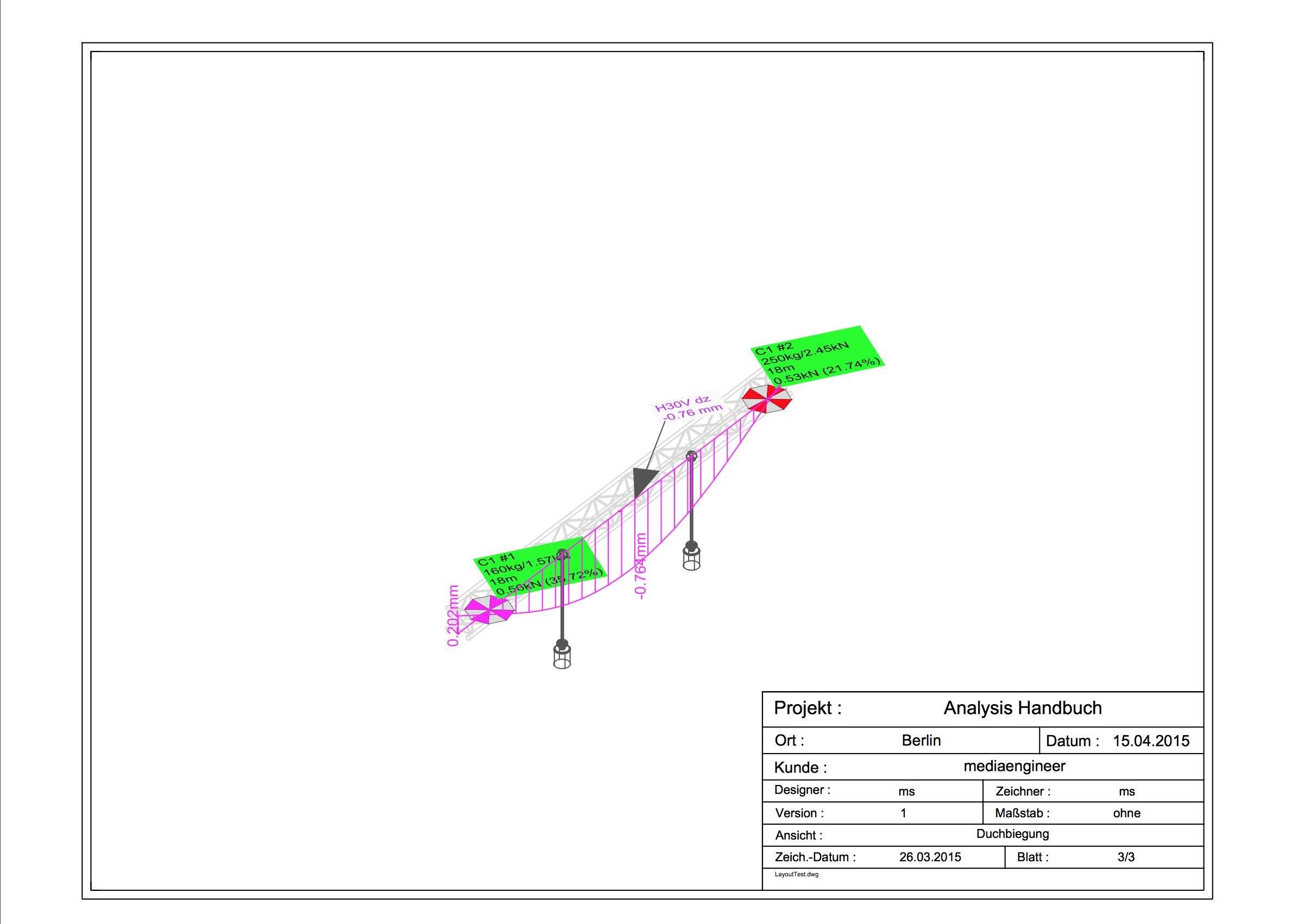

Ein Layout mit der Druchbiegung
