Sprache

Unter Sprache stellt man die Sprache des Berechnungsprotokoll ein. Zur Verfügung stehen:

•Deutsch

•Englisch (ab Version 1.1)

Logo

Das Logo wird auf dem Deckblatt des Berechnungsberichts gezeigt. Die Höhe des Logos auf dem Berechnungsbericht beträgt 160pt. Damit das Logo optimal dargestellt werden kann, sollte es nicht mehr als 750pt lang sein.

Folgende Bildformate werden unterstützt:

•BMP

•GIF

•JPEG

•PNG

•TIFF

Hier können allgemeine Informationen zu dem Projekt angegeben werden.

Projekttitel

Der Projekttitel wird auf dem Deckblatt des Protokolls angezeigt. Zusätzlich wird auf jeder Seite in der Fußleiste der Projekttitel wiederholt.

Aufbau, Abbau und Veranstaltungsdatum

Hier können verschiedene Daten hinterlegt werden. Diese werden auf dem Deckblatt des Protokolls ausgewiesen.

Planer und Aufsteller

Die hier eingetragene Person wird als Ersteller der statischen Berechnung ausgewiesen.

Projektbeschreibung

Unter der Projektbeschreibung können Sie eine kurze Projektbeschreibung hinterlegen. Diese wird im Protokoll dargestellt.

Hinweise

Hier können Sie Hinweise zur Benutzung und Aufstellung der statischen Berechnungen hinterlegen. Außerdem können Sie Annahmen dokumentieren und bestimmte Bauzustände beschreiben.

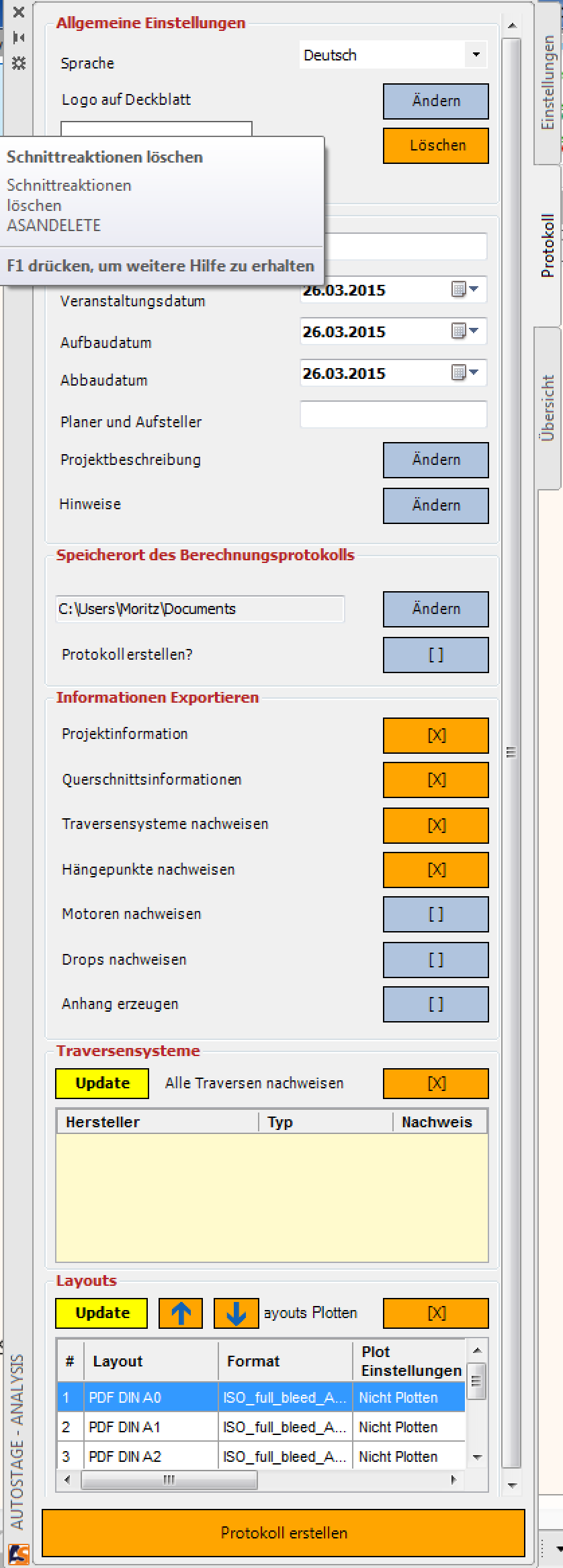

Wenn "Protokoll erstellen" aktiviert wird ist, wird bei jedem Berechnungsvorgang ein Protokoll erstellt. Dies verlängert die Dauer der Berechnung.

Das Protokoll wird in dem eingestellten Pfad abgelegt.

Projektinformationen

Wenn aktiviert, werden die Projektinformationen geschrieben. Dazu gehören die Eingaben die Sie unter Projektbeschreibung hinterlegt haben.

Querschnittsinformationen

Wenn aktiviert, werden die verwendeten Querschnitte für Traversen, Hängepunkte, Drops und Motoren ausgewiesen.

Traversensysteme nachweisen

Wenn aktiviert, wird für die jeweiligen Querschnitt ein Tragfähigkeitnachweis erstellt.

Hängepunkte nachweisen

Wenn aktiviert, werden die Hängepunkte nachgewiesen.

Motoren nachweisen

Wenn aktiviert, werden die Motoren nachgewiesen.

Drops nachweisen

Wenn aktiviert, werden die Drops nachgewiesen.

Anhang erzeugen

Wenn aktiviert, werden alle zur Überprüfung, z.B. durch einen Prüfstatiker, benötigten Daten ausgewiesen. Dies umfasst:

•Knoten

•Materialien

•Querschnitte

•Gelenke

•Stäbe

•Auflager

•Einzellasten

•Streckenlasten

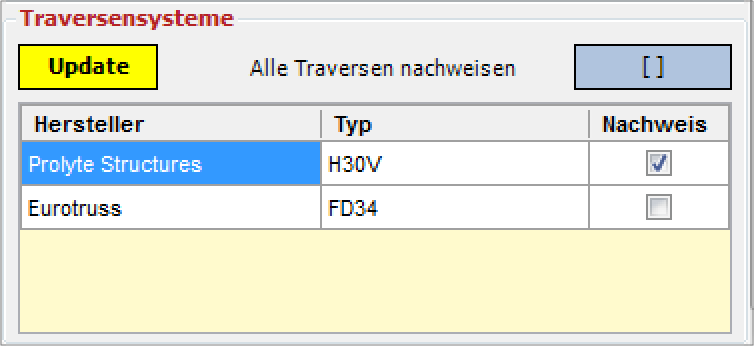

Hier können Sie auswählen, ob alle Traversensysteme oder nur einzelne nachgewiesen werden.

Wenn "Alle Traversen nachweisen" aktiviert ist, werden immer alle Traversen nachgewiesen.

Wenn nur einzelne Querschnitte nachgewiesen werden sollen, muss "Alle Traversen nachweisen" deaktiviert werden. Die nachzuweisenden Querschnitte müssen manuell ausgewählt werden.

Einzelne Traversensysteme nachweisen

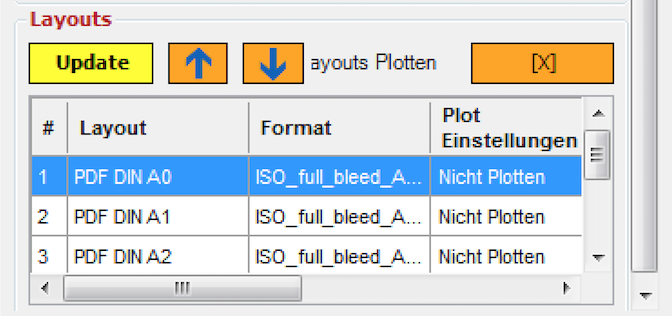

Hier können Sie einstellen, welche Layouts mit welchen Einstellungen an das Berechnungsprotokoll angefügt werden.

Layouts an den
Berechnungsbericht anhängen

Button Layouts plotten

Wenn der Button aktiviert ist werden Layouts die zum Plotten vorgesehen sind an den Berechnungsbericht an gehangen.

Wenn der Button nicht aktiviert ist, werden keine Layouts an den Berechnungsbericht an gehangen.

Pfeil Hoch und Pfeil Unten

Mit den Pfeil Buttons kann die Druckreihenfolge der Layouts angepasst werden.

Mit einem Klick auf den Pfeil nach oben wird das markierte Layout eine Position nach oben geschoben, mit einem Klick auf den Pfeil nach unten eine Position nach unten.

Update

Der Button Update ist nur in der Eigenschaftspalette verfügbar. Dieser durchsucht die Zeichnung nach neuen Layouts und aktualisiert die vorhandenen Layouts.

#

Eine Nummer um das Layout zu identifizieren.

Layout

Der Name des Layouts in AutoCAD. Dieser lässt sich zum Beispiel über die Tableiste der Layouts in AutoCAD ändern.

Wenn man mit dem Mauszeiger über den Namen geht, wird eine Voransicht angezeigt.

Format

Das aktuelle Papierformat des Layouts.

Wenn man mit dem Mauszeiger über den Format geht, wird eine Voransicht angezeigt.

Plot Einstellungen

Die Plot Einstellungen definieren wie ein Layout gedruckt wird.

Folgende Optionen stehen zur Verfügung:

Schnittreaktion Labels

Wenn die CheckBox aktiviert ist, wird im Protokoll Label für die Stellen der maximalen Schnittreaktionen angezeigt.

Cross Labels

Wenn die CheckBox aktiviert ist, wird im Protokoll Label für aufgelegte Traversen und Auspipungen angezeigt.

Error Labels

Wenn die CheckBox aktiviert ist, wird im Protokoll Label für Fehler des SystemCheckern angezeigt.

Drop Labels

Wenn die CheckBox aktiviert ist, wird im Protokoll Label für die Belastung von Drops angezeigt.
