Aufgelegte Traversen und Pipes

AutoSTAGE Analysis erkennt automatisch aufgelegte Traversen und Pipes. Die Eigenschaften dieser Verbindung werden je nach Art der Verbindung automatisch gesetzt.



Es gibt zwei grundsätzliche Arten von Verbindungen zwischen aufgelgten Traversen oder Pipes:

•Biegesteife Verbindungen

•Biegeweiche Verbindungen



Biegesteife Verbindungen beschreiben Verbindungen die sowohl Kräfte und Momente zwischen den verbundenen Querschnitten übertragen können.

Eine biegeweiche Verbindung kann nur Druck oder/oder Zugkräfte übertragen.



Je nach Einbaufall der Traversen muss ist die Verbindung zwischen den Querschnitten biegeweich oder biegesteif.

Verbindungen zwischen Traversen werden standardmäßig biegeweich modelliert. Verbindungen mit Pipes werden je nach Einbaufall entweder biegesteif oder biegeweich erkannt. Im Abschnitt Auspipen finden Sie weitere Informationen.



Wenn Sie die Eigenschaften einer Traversenverbindung selber definieren wollen können Sie dies mit einem Custom Truss Cross machen. Im Abschnitt Modellieren einer Verbindung mit Custom Truss Cross finden Sie weitere Informationen.

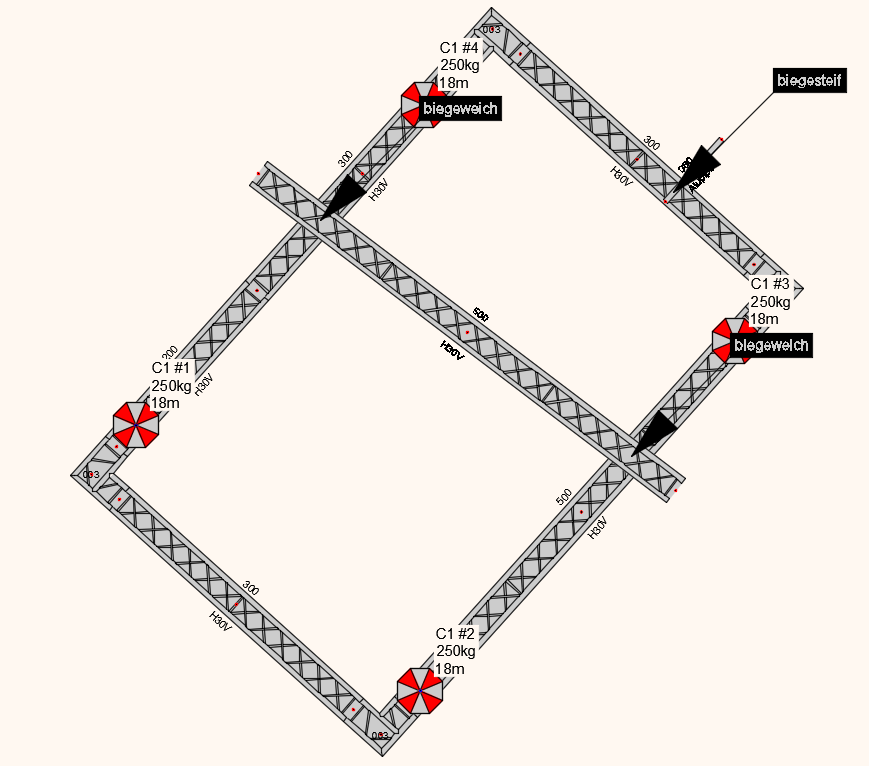

Automatische Erkennung von aufgelegten Traversen und Pipes

AutoSTAGE Analysis erkennt automatisch aufgelegte Traversen und Pipes









Allgemeines Vorgehen beim Auflegen von Pipes und TraversenAllgemeines Vorgehen beim Auflegen von Pipes und Traversen

Um Pipes und Traversen übereinander zulegen muss folgendes beachtet werden:



1.Die Mittelpunktlinien der beiden Pipes oder Traversen müssen sich schneiden

2.Die Trimmhöhe muss richtig eingestellt werden. Die Pipes oder Traversen müssen aufeinander liegen.



Mit dem Befehl ASTRSTACK kann der Trimm der obenliegenden Traverse eingestellt werden.

Alternativ kann der Nutzer die Trimmhöhe auch manuell einstellen.

Dabei setzt sich die Trimmhöhe der oben liegenden Traverse aus der Trimmhöhe und der Höhe der unten liegenden Traverse zusammen.

Hier 7,00m + 0,3m = 0,3m



Am Ende sollte die Konstruktion so aussehen:

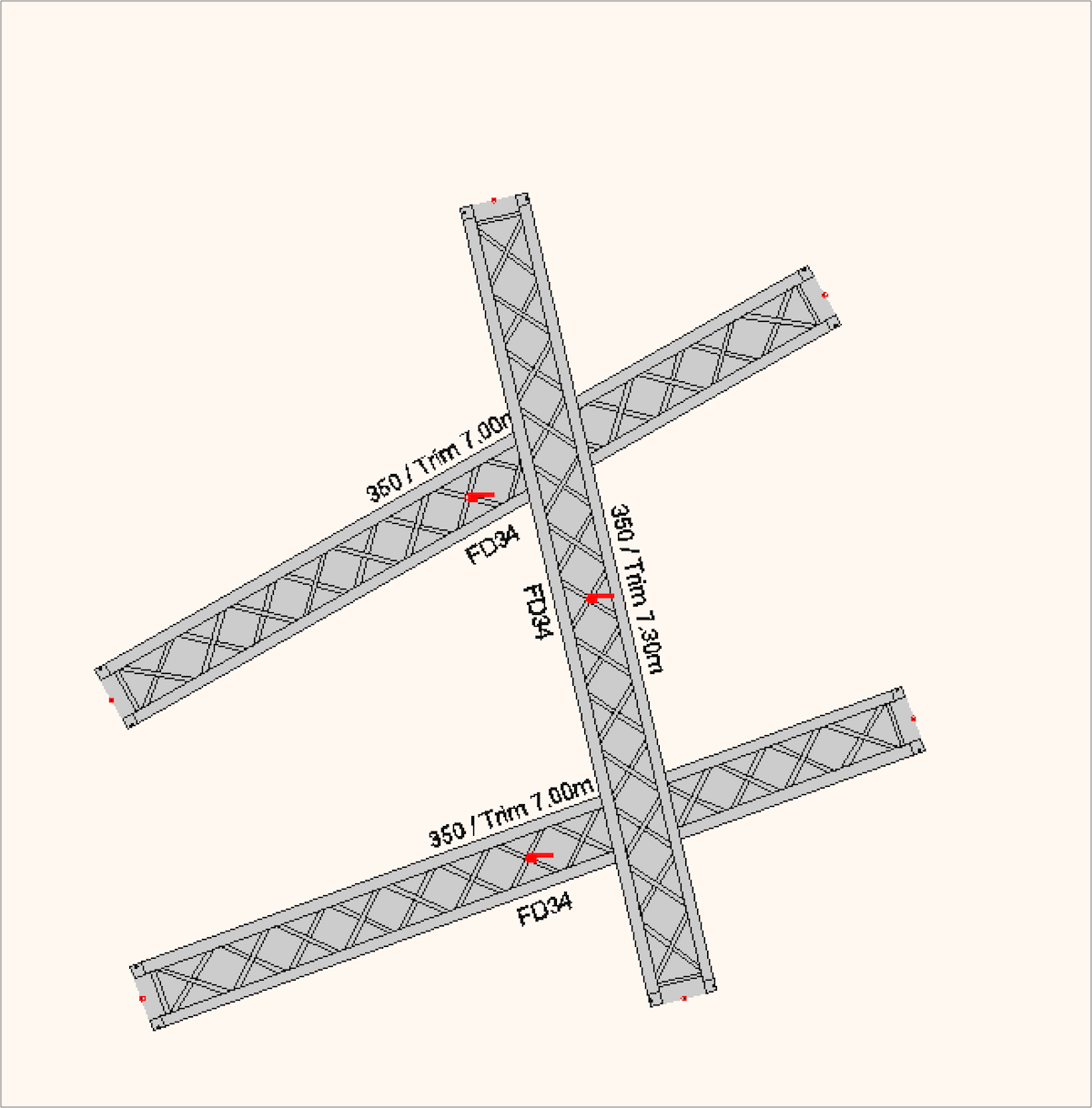

Ansicht in 2D

Ansicht in 2D

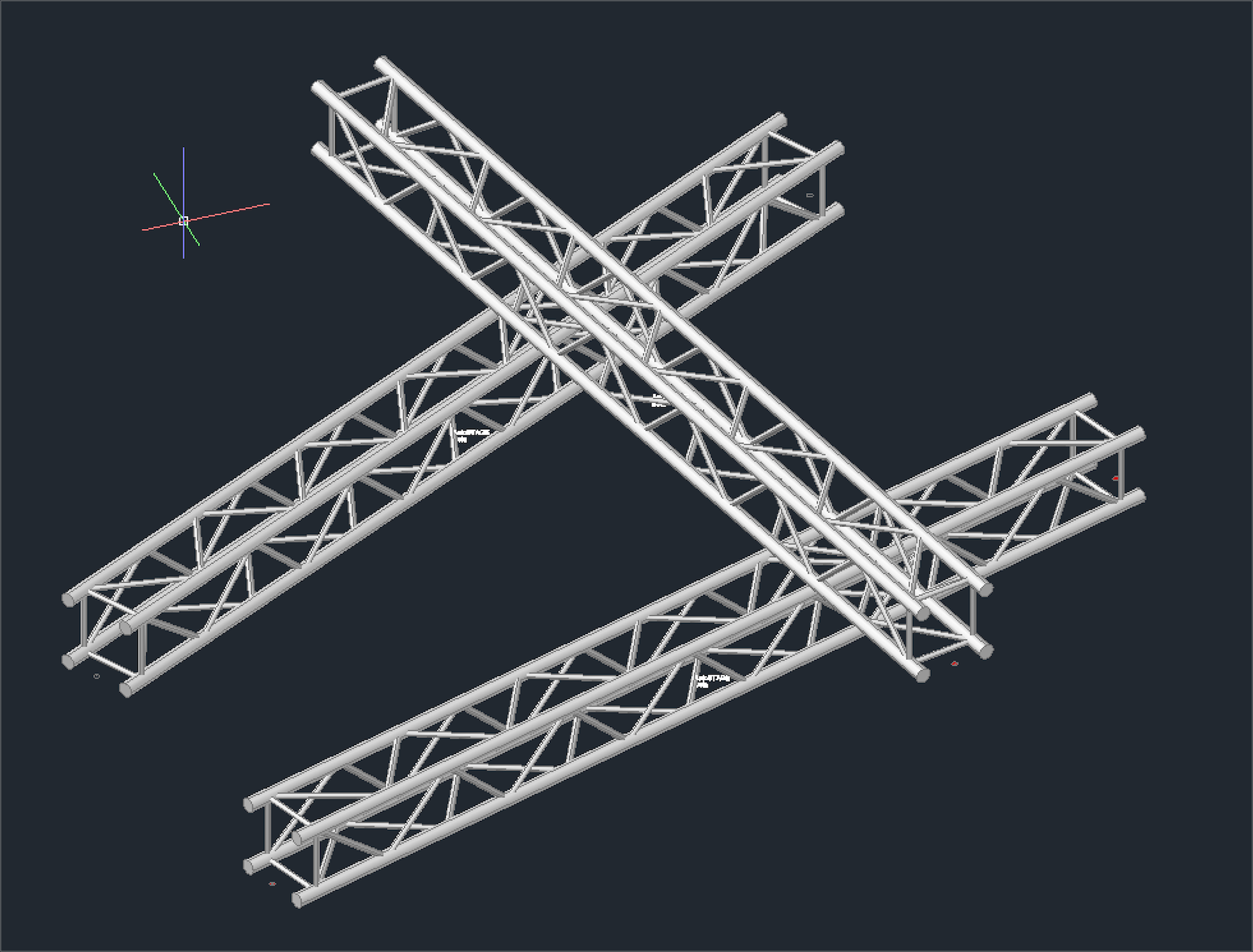

Ansicht in 3D

Ansicht in 3D





AuspipenAuspipen

Es werden zwei Arten von Auspipungen unterschieden:

1.Biegesteifer Anschluss an die Traverse

2.Biegeweicher Anschluss an die Traverse



Als biegeweiche Anschlüsse werden alle Pipes erkannt die über 1,5m lang sind. Ist die Pipe kürzer oder genau 1,5m wird ein biegesteifer Anschluss erstellt.



Der Systemchecker erzeugt Labels an erkannten Auspipungen.

Biegeweiche Anschlüsse übertragen nur Druck und Zug an die untenliegende Traverse.

Biegesteife Anschlüsse übertragen alle Schnittreaktionen an die untenliegende Traverse.



Bei einem Systemcheck werden Label an richtig erkannten Pipeverbindungen angezeigt.

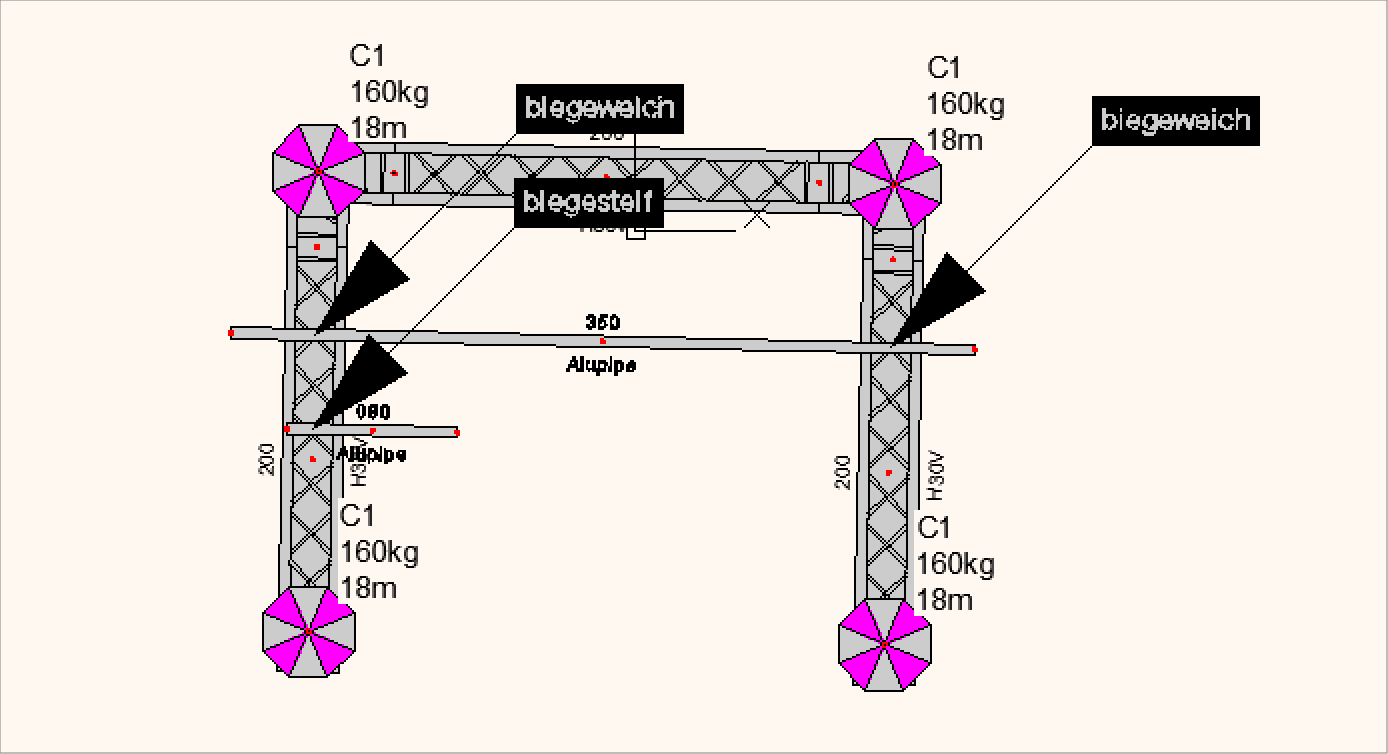

Beispiel für biegeweiche und biegesteige Anschlüsse

Beispiel für biegeweiche und biegesteige Anschlüsse





Custom Truss CrossModellieren einer Verbindung mit Custom Truss Cross

Ein Custom Truss Cross beschreibt eine mechanische Verbindung zwischen zwei Pipes oder Traversen.



Über die Befehle:

•ASANBIEGESTEIF

•ASANBIEGEWEICH

•ASANBIEGEWEICHZUG

•ASANBIEGEWEICHDRUCK



können Custom Truss Crosses in die Zeichnung eingefügt werden.

Dazu wählt man beliebig viele Traversen und Pipes aus. An möglichen Verbindungsstellen wird jeweils ein Custom Truss Cross eingefügt.



Achtung: Damit Custom Truss Crosses eingefügt werden können müssen sich die Traversen und Pipes auf der richtigen Höhe zueinander befinden. Nutzen Sie den ASTRSTACK Befehl.







newEigenschaften eines Custom Truss Crosses

Mit der Eigenschaftspalette des Custom Truss Crosses kann man die Parameter, mit denen das Custom Truss Crosses in die Berechnung eingeht, steuern.

Folgende Parameter haben Einfluss auf die Berechnung:



Typ

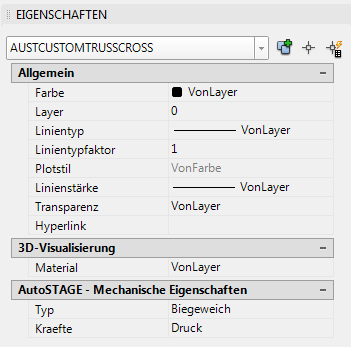

Eingenschaften eines CustomTrussCross

Eingenschaften eines CustomTrussCross

Der Typ beschreibt welche Art von Verbindung ein Custom Truss Cross repräsentiert.

Es gibt:

•Biegeweiche Verbindungen

•Biegesteife Verbindungen



Kräfte

Der Typ beschreibt welche Kräfte von der Verbindung eines Custom Truss Cross übertragen werden.

Folgende Kräfte können ausgewählt:

•Alle Kräfte können übertragen werden

•Druckkräfte können übertragen werden

•Zugkräfte können übertragen werden



Ein biegesteifes Custom Truss Cross kann immer alle Kräfte übertragen.
