Über den Befehl ASRDROP können in die Zeichnung Drops zwischen Traversen eingefügt werden.
Dabei werden alle Traversen, die miteinander verbunden werden sollen, markiert und AutoSTAGE Analysis verbindet automatisch alle Traversen, die unterschiedliche Höhen haben, sich aber in der projizierten XY - Ebene schneiden.
Bei parallelen Traversen wird der Nutzer aufgefordert einen Verbindungspunkt auszuwählen.
Markieren Sie parallele Traversen nur paarweise. Wählen Sie immer einen Punkt der auf der Traversenmitte liegt.

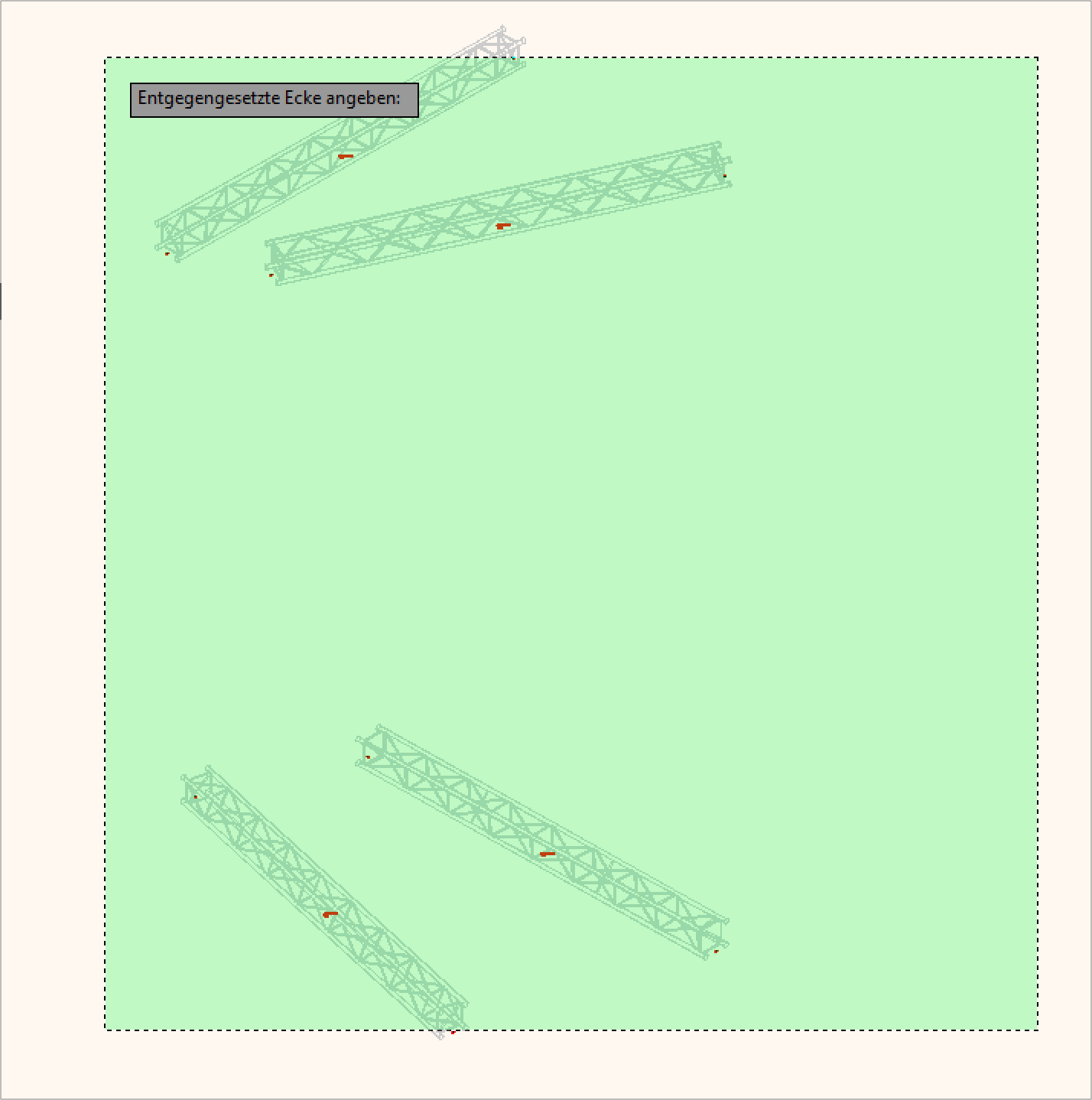

Zu verbindende Traversen werden ausgewählt

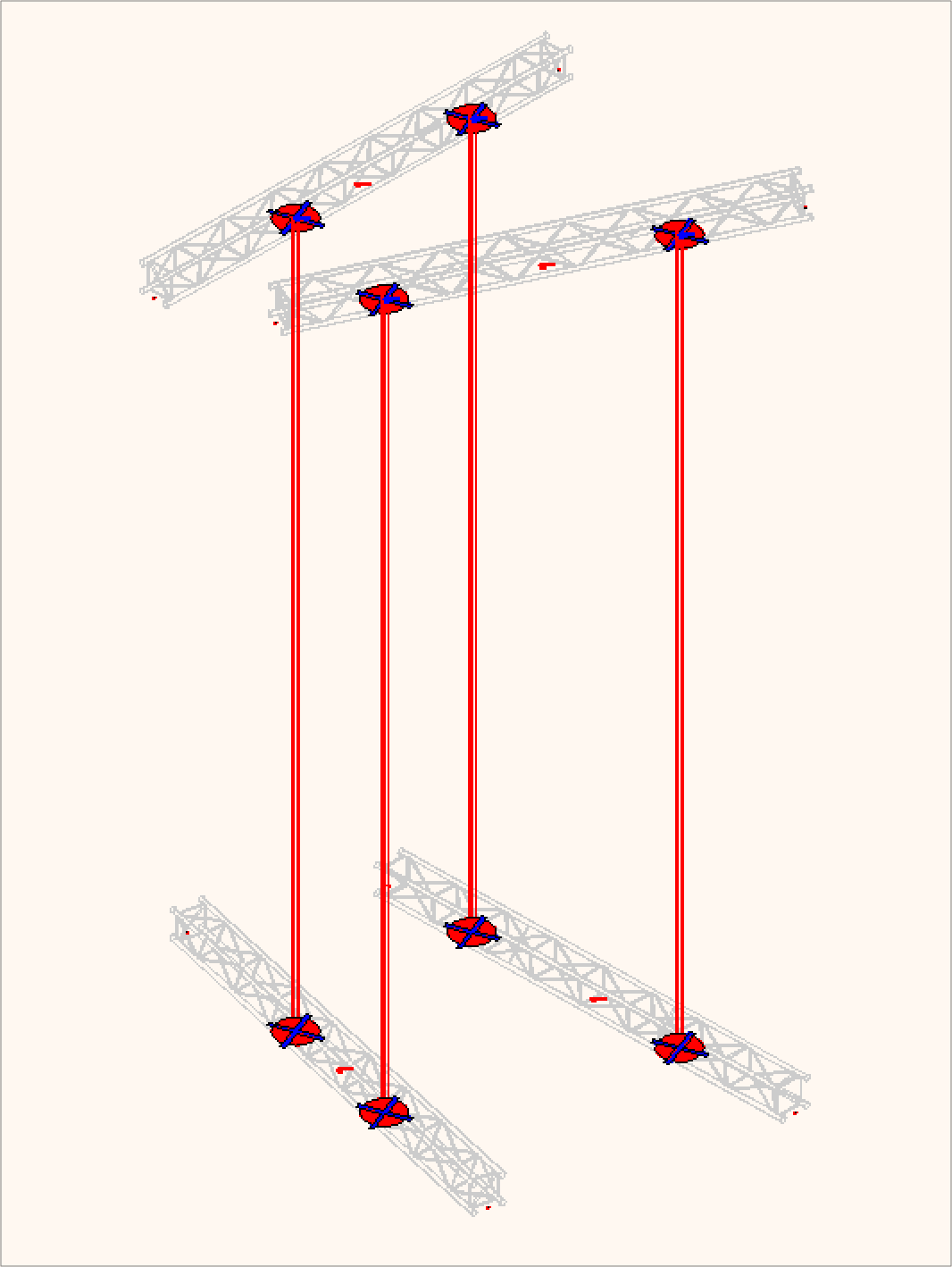

Nach erfolgreicher Auswahl werden die Drops in der 3D Zeichnungsansicht dargestellt

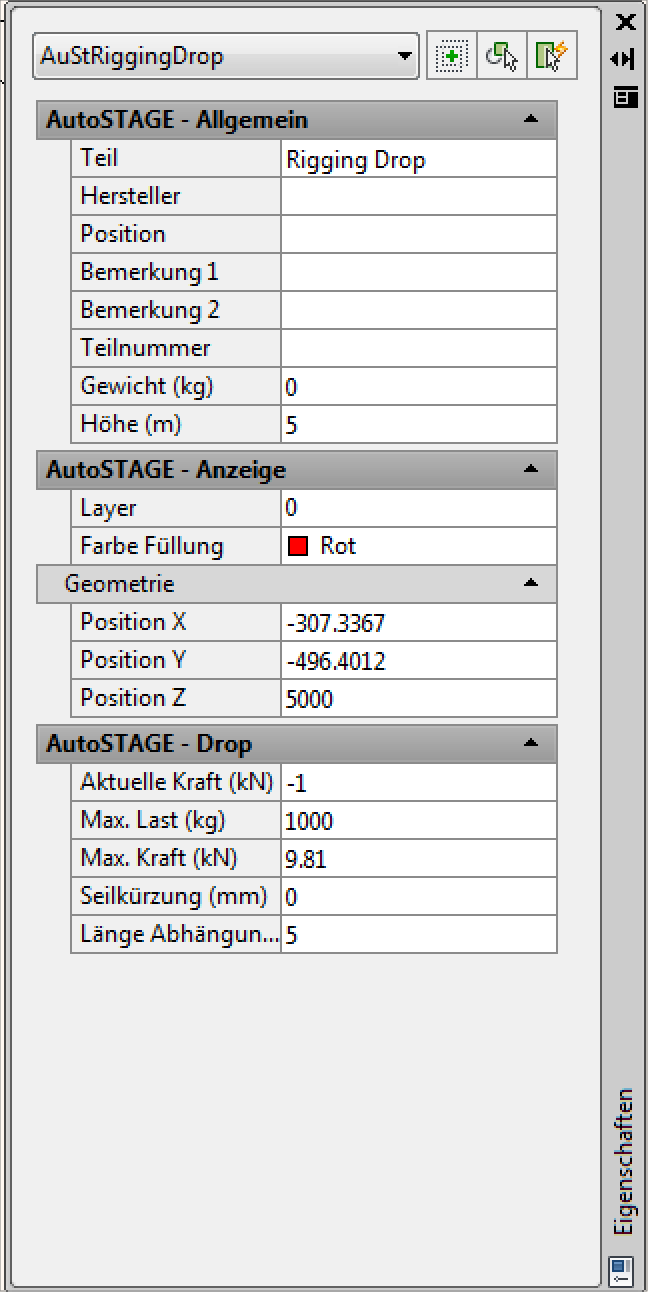

 Die Eigenschaftspalette Motor Mit der Eigenschaftspalette des Drops kann man die Parameter, mit denen der Drop in die Berechnung eingeht, steuern. Folgende Parameter haben Einfluss auf die Berechnung:
Teil Der Eintrag im Feld "Teil" wird als Name für den Drop genommen.
Gewicht Das Gewicht wird als Eigengewicht des Drop angenommen. Das Eigengewicht eines Drop wird als Knotenlast am oberen Knoten des Motors im Stabwerk abgebildet.
Nummer Die Nummer des Drops wird automatisch bei jeder Berechnung von AutoSTAGE Analysis zugewiesen. Sie ermöglicht eine eindeutige Kennung des Drops.
Aktuelle Kraft Die aktuelle Kraft gibt die wirkende Kraft des Drops aus.
Max Last / Kraft Hier kann die maximale Kraft des Drops in Kilogramm eingestellt werden. Alternativ kann auch eine maximale Kraft angegeben werden.
Seilkürzung Um die Seilkürzung wird das Seil verkürzt. Dies geschieht über eine Ersatz-Temperaturlast. Im Abschnitt Seilkürzung finden Sie weitere Informationen.
Kettenlänge (ab Version 1.2) Die Kettenlänge gibt die Länge der verwendeten Kette an. Zusammen mit dem Kettentyp wird so die Federsteifigkeit des Drops modelliert.
Kettentyp (ab Version 1.2) Der Kettentyp gibt den verwendeten Querschnitt der Kette an. Es stehen verschiedene Ketten zur Auswahl. Wenn keine Kette ausgewählt ist, wird der Drop ideell steif modelliert. |
