Nahezu jedes AutoSTAGE-Symbol spiegelt ein Objekt in der "realen Welt". Und Objekte in der realen Welt haben Gewichte. So ist auch jedem AutoSTAGE-Symbol ein Gewicht zugeordnet, die sich in der Zeichnung abfragen lassen. Mit AutoSTAGE ist es damit möglich, bereits bei der Planung in einer Zeichnung ein Gefühl dafür zu kriegen, wie schwer eine Konstruktion wird.
|

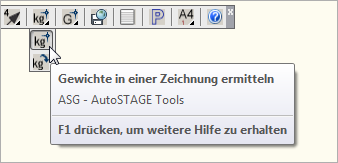

ASG - Gewichte in einer Zeichnung ermitteln Ermittelt das Gewicht aus einer Auswahl. Dazu müssen in der Zeichnung AutoSTAGE-Symbole ausgewählt werden und die Auswahl mit <ENTER> abgeschlossen werden. Das ermittelte Gewicht wird in der Kommandozeile ausgegeben.
Befehl: ASG ...AutoSTAGE / Gewichte ermitteln ...AutoSTAGE / Symbole zum Ermitteln der Gewichte auswählen --> Objekte wählen: Objekte wählen: Entgegengesetzte Ecke angeben: 4 gefunden Objekte wählen: Befehl: ...AutoSTAGE / Das Gewicht beträgt: 30,4 kg |
|

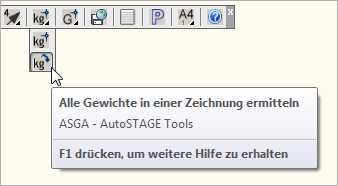

ASGA - Alle Gewichte in einer Zeichnung ermitteln Ermittelt das Gewicht aller AutoSTAGE-Symbole in einer Zeichnung. Nach Aufruf des Befehls wird das ermittelte Gesamtgewicht in der Kommandozeile ausgegeben.
Befehl: _ASGA ...AutoSTAGE / Gewichte aller Symbole in der Zeichnung ermitteln ...AutoSTAGE / Das Gesamtgewichte aller Symbole beträgt: 45,6 kg |
