Verschieben nach X und Y
Mit den ASSX- und ASSY-Funktionen wird ein Symbol in der Zeichnung um einen einzugebenen Betrag bzw. Abstand in die X- oder Y-Richtung verschoben.
Eine positive Eingabe führt zu einer Verschiebung nach rechts, eine negative Eingabe zu einer Verschiebung nach links!

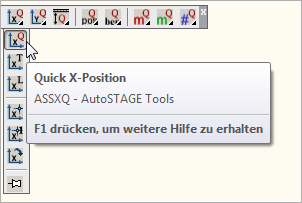

Nach Eingabe der Verschiebung können beliebig viele AutoSTAGE-Symbole nacheinander ausgewählt werden. Das ausgewählte Symbol wird die um den eingegebenen Betrag in Richtung der X-Achse verschoben.
Befehl: ASSXQ
...AutoSTAGE / Quick X-Verschiebung
...AutoSTAGE / Verschiebung in X-Richtung eingeben : 1000
Befehl:
...AutoSTAGE / Symbol zum Verschieben in X-Richtung auswählen -->
Befehl:
...AutoSTAGE / Verschiebung in X-Richtung erfolgreich beendet

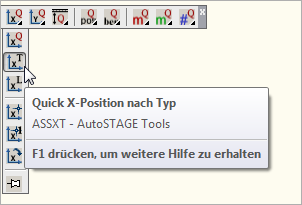

ASSXT - Quick X-Position nach Typ
Verschiebt alle AutoSTAGE-Symbolen eines bestimmten Typs in der Zeichnung entlang der X-Achse. Zuerst wird die Verschiebung eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole des ausgewählten Typs in der Zeichnung um den eingegebenen Betrag in Richtung der X-Achse verschoben. Die verschobenen AutoSTAGE-Symbole werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASSXT
...AutoSTAGE / Quick X-Verschiebung nach Typ
...AutoSTAGE / Verschiebung in X-Richtung eingeben : 1000
Befehl:
...AutoSTAGE / Symbol zum Verschieben in X-Richtung auswählen -->
Befehl:
...AutoSTAGE / Verschiebung in X-Richtung erfolgreich beendet

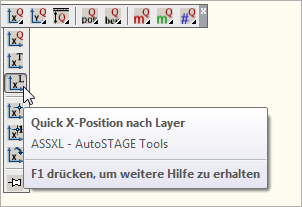

ASSXL - Quick X-Position nach Layer
Verschiebt alle AutoSTAGE-Symbolen auf einem ausgewählten Layer entlang der X-Achse. Zuerst wird die Verschiebung eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole, die auf dem gleichen Layer liegen wie das ausgewählte Symbol, um den eingegebenen Betrag in Richtung der X-Achse verschoben. Die verschobenen AutoSTAGE-Symbole werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASSXL
...AutoSTAGE / Quick X-Verschiebung nach Layer
...AutoSTAGE / Verschiebung in X-Richtung eingeben : 1000
Befehl:
...AutoSTAGE / Symbol zum Verschieben in X-Richtung auswählen -->
Befehl:
...AutoSTAGE / Verschiebung in X-Richtung erfolgreich beendet

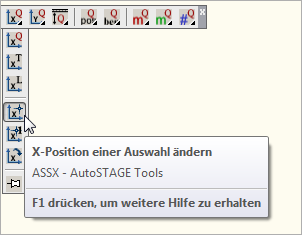

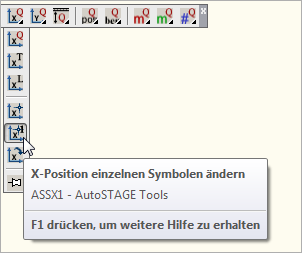

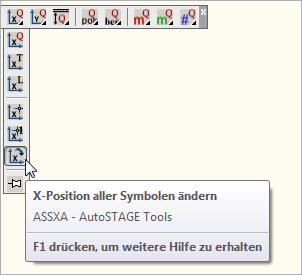

ASSX - X-Position einer Auswahl ändern
Verschiebt einer Auswahl in Richtung der X-Achse. Dazu müssen AutoSTAGE-Symbole in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASSX
...AutoSTAGE / Ausgewählte Symbole in X-Richtung verschieben
...AutoSTAGE / Symbol zum Verschieben in X-Richtung auswählen -->
Nach Eingabe der Verschiebung können beliebig viele AutoSTAGE-Symbole nacheinander ausgewählt werden. Das ausgewählte Symbol wird die um den eingegebenen Betrag in Richtung der Y-Achse verschoben.

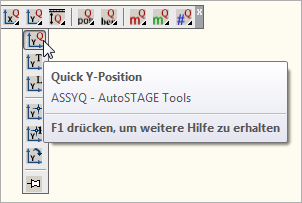

Befehl: ASSYQ
...AutoSTAGE / Quick Y-Verschiebung
...AutoSTAGE / Verschiebung in Y-Richtung eingeben : 1000
Befehl:
...AutoSTAGE / Symbol zum Verschieben in Y-Richtung auswählen -->
Befehl:
...AutoSTAGE / Verschiebung in Y-Richtung erfolgreich beendet

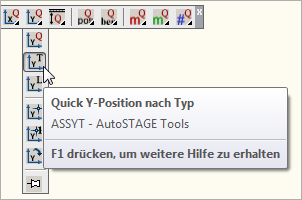

ASSYT - Quick Y-Position nach Typ
Verschiebt alle AutoSTAGE-Symbolen eines bestimmten Typs in der Zeichnung entlang der Y-Achse. Zuerst wird die Verschiebung eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole des ausgewählten Typs in der Zeichnung um den eingegebenen Betrag in Richtung der Y-Achse verschoben. Die verschobenen AutoSTAGE-Symbole werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASSYT
...AutoSTAGE / Quick Y-Verschiebung nach Typ
...AutoSTAGE / Verschiebung in Y-Richtung eingeben : 1000
Befehl:
...AutoSTAGE / Symbol zum Verschieben in Y-Richtung auswählen -->
Befehl:
...AutoSTAGE / Verschiebung in Y-Richtung erfolgreich beendet

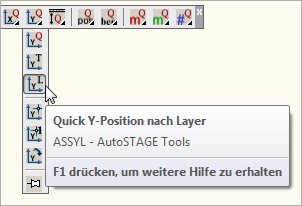

ASSYL - Quick Y-Position nach Layer
Verschiebt alle AutoSTAGE-Symbolen auf einem ausgewählten Layer entlang der Y-Achse. Zuerst wird die Verschiebung eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole, die auf dem gleichen Layer liegen wie das ausgewählte Symbol, um den eingegebenen Betrag in Richtung der Y-Achse verschoben. Die verschobenen AutoSTAGE-Symbole werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASSXL
...AutoSTAGE / Quick Y-Verschiebung nach Layer
...AutoSTAGE / Verschiebung in Y-Richtung eingeben : 1000
Befehl:
...AutoSTAGE / Symbol zum Verschieben in Y-Richtung auswählen -->
Befehl:
...AutoSTAGE / Verschiebung in Y-Richtung erfolgreich beendet

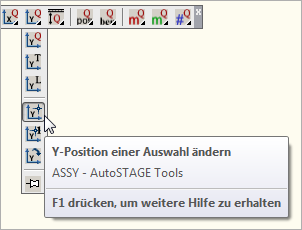

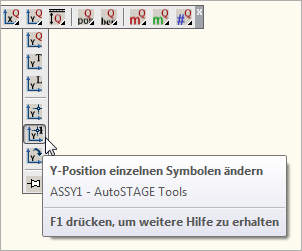

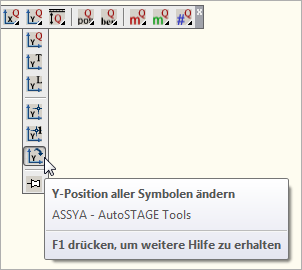

ASSY - Y-Position einer Auswahl ändern
Verschiebt einer Auswahl in Richtung der Y-Achse. Dazu müssen AutoSTAGE-Symbole in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASSX
...AutoSTAGE / Ausgewählte Symbole in Y-Richtung verschieben
...AutoSTAGE / Symbol zum Verschieben in Y-Richtung auswählen -->
