Einer Vielzahl von AutoSTAGE-Symbolen lässt sich eine Höhe zuweisen. Die Höhe wird im 2D-Bereich als reine Information in der Zeichnung gespeichert. Im 3D-Bereich wird die Höhe verwendet, um die 3D-Objekte entsprechend Ihrer Höhe anzuordnen.



ASH Werkzeugkasten



Zur Eingabe der Höhe wird der AutoSTAGE-Befehl ASH und den Varianten davon verwendet. Im Werkzeugkasten AutoSTAGE Ändern gibt es ein Flyout, in dem die verschiedenen ASH-Befehle zusammengefasst sind.



Höhenangaben werden immer in Meter in die Zeichnung eingegeben!

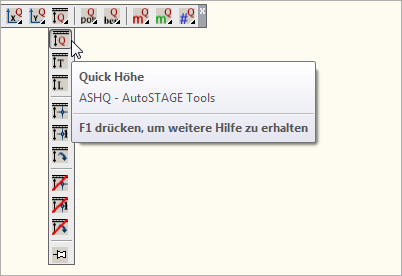

ASHQ - Quick Höhe

ASHQ -  Quick Höhe

Nach Eingabe der Höhe können beliebig viele AutoSTAGE-Symbole nacheinander ausgewählt werden. Dem ausgewählten Symbol wird die eingegebene Höhe zugewiesen. Ausgewählte Symbole werden selektiert, nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.



Befehl:  ASHQ

...AutoSTAGE / Quick Höhe

...AutoSTAGE / Höhe eingeben <8> : 10

Befehl:

...AutoSTAGE / Symbol zum Zuordnen der Höhe auswählen -->

Befehl:

...AutoSTAGE / Zuordnung der Höhe 10m erfolgreich beendet

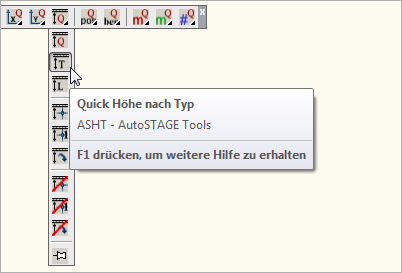

ASHT - Quick Höhe nach Typ zuordnen

ASHT -  Quick Höhe nach Typ zuordnen

Weist allen AutoSTAGE-Symbolen eines bestimmten Typs in der Zeichnung eine Höhe zu. Zuerst wird die Höhe eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole des ausgewählten Typs in der Zeichnung mit der Höhe versehen. Die AutoSTAGE-Symbole mit zugewiesener Höhe werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.



Befehl: ASHT

...AutoSTAGE / Quick Höhe nach Typ

...AutoSTAGE / Höhe eingeben <10> : 3

Befehl:

...AutoSTAGE / Symbol zum Zuordnen der Höhe auswählen -->

Befehl:

...AutoSTAGE / Zuordnung der Höhe 3m erfolgreich beendet





ASHL - Quick Höhe nach Layer zuordnen

ASHL -  Quick Höhe nach Layer zuordnen

Weist allen AutoSTAGE-Symbolen auf einem ausgewählten Layer eine Höhe zu. Zuerst wird die Höhe eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole, die auf dem gleichen Layer liegen wie das ausgewählte Symbol, mit der Höhe versehen. Die AutoSTAGE-Symbole mit zugewiesener Höhe werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.



Befehl: ASHL

...AutoSTAGE / Quick Höhe nach Layer

...AutoSTAGE / Höhe eingeben <8> : 6

Befehl:

...AutoSTAGE / Symbol zum Zuordnen der Höhe auswählen -->

Befehl:

...AutoSTAGE / Zuordnung der Höhe 6m erfolgreich beendet

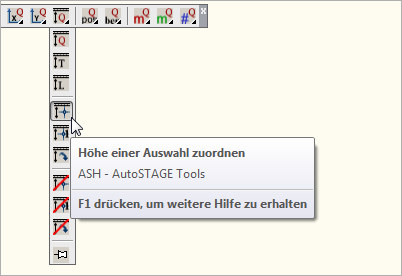

ASH - Höhe einer Auswahl zuordnen

ASH -  Höhe einer Auswahl zuordnen

Weist einer Auswahl eine Höhe zu. Dazu müssen AutoSTAGE-Symbole in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.



Befehl: ASH

...AutoSTAGE / Ausgewählten Symbolen eine Höhe zuordnen

...AutoSTAGE / Symbol zum Zuordnen der Höhe auswählen -->

Objekte wählen:

Objekte wählen: Entgegengesetzte Ecke angeben: 4 gefunden

Objekte wählen:

Befehl:

...AutoSTAGE / Höhe in Meter eingeben : 10

Befehl:

...AutoSTAGE / Ausgewählten Symbolen wurde erfolgreich eine Höhe zugeordnet

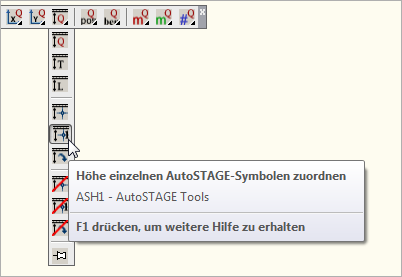

ASH1 - Höhe einzelnen AutoSTAGE-Symbolen zuorden

ASH1 -  Höhe einzelnen AutoSTAGE-Symbolen zuordnen

Weist einem einzelnen AutoSTAGE-Symbol eine Höhe zu.



Befehl: ASH1

...AutoSTAGE / Einem einzelnem Symbol eine Höhe zuordnen

...AutoSTAGE / Symbol zum Zuordnen der Höhe auswählen -->

Befehl:

...AutoSTAGE / Höhe in Meter eingeben : 4

Befehl:

...AutoSTAGE / Zuordnung der Höhe erfolgreich beendet

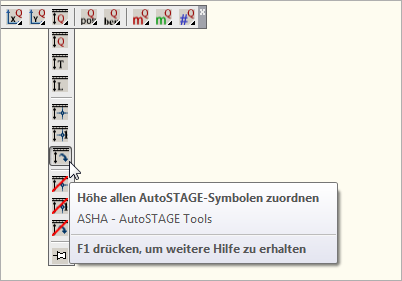

ASHA - Höhe allen AutoSTAGE-Symbolen zuorden

ASHA -  Höhe allen AutoSTAGE-Symbolen zuordnen

Weist allen AutoSTAGE-Symbolen in der Zeichnung eine Höhe zu.



Befehl: ASHA

...AutoSTAGE / Allen AutoSTAGE-Symbolen eine Höhe zuordnen

...AutoSTAGE / Höhe in Meter eingeben : 10

Befehl:

...AutoSTAGE / Zuordnung der Höhe erfolgreich beendet

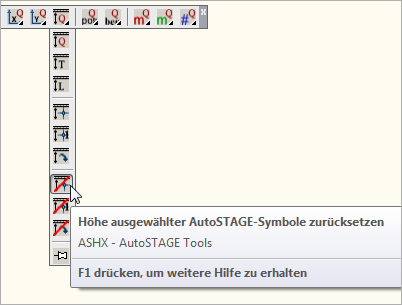

ASHX - Höhe ausgewählter AutoSTAGE-Symbole zurücksetzen

ASHX -  Höhe ausgewählter AutoSTAGE-Symbole zurücksetzen

Setzt die Höhe einer Auswahl zurück. Dazu müssen AutoSTAGE-Symbolen in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.



Befehl: ASHX

...AutoSTAGE / Die Höhe ausgewählter Symbole zurücksetzen

...AutoSTAGE / Symbole zum Zurücksetzen der Höhe auswählen -->

Objekte wählen:

Objekte wählen: Entgegengesetzte Ecke angeben: 4 gefunden

Objekte wählen:

Befehl:

...AutoSTAGE / Zurücksetzen der Höhe erfolgreich beendet

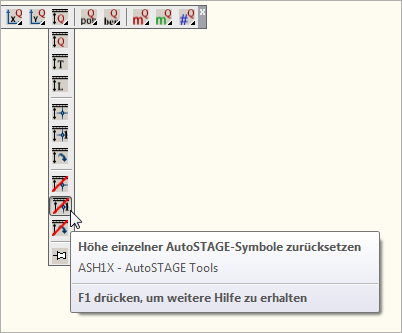

ASH1X - Höhe einzelner AutoSTAGE-Symbole zurücksetzen

ASH1X -  Höhe einzelner AutoSTAGE-Symbole zurücksetzen

Setzt die Höhe eines AutoSTAGE-Symbols zurück.



Befehl: ASH1X

...AutoSTAGE / Die Höhe eines einzelnen Symboles zurücksetzen

...AutoSTAGE / Symbol zum Zurücksetzen der Höhe auswählen -->

Befehl:

...AutoSTAGE / Zurücksetzen der Höhe erfolgreich beendet

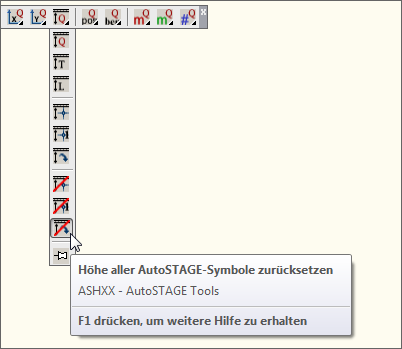

ASHXX - Höhe aller AutoSTAGE-Symbole zurücksetzen

ASHXX -  Höhe aller AutoSTAGE-Symbole zurücksetzen

Setzt die Höhe aller AutoSTAGE-Symbole in der Zeichnung zurück.



Befehl: ASHXX

...AutoSTAGE / Die Höhe aller Symbole in der Zeichnung zurücksetzen

...AutoSTAGE / Zurücksetzen der Höhe erfolgreich beendet
