Position eingeben
Einer Vielzahl von AutoSTAGE-Symbolen lässt sich eine Position zuweisen. Die Position ist eine Textinformation und wird nach der Eingabe über die Tastatur in einem Attribut des AutoSTAGE-Symbols gespeichert. Die Position wird in den meisten Fällen in der Zeichnung nicht angezeigt.
Zur Eingabe der Position wird der AutoSTAGE-Befehl ASP und den Varianten davon verwendet. Im Werkzeugkasten AutoSTAGE Ändern gibt es ein Flyout, in dem die verschiedenen ASP-Befehle zusammengefasst sind.

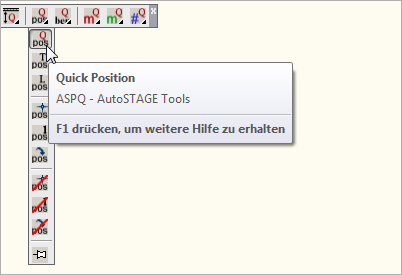

ASPQ - Quick Position
Nach Eingabe der Position können beliebig viele AutoSTAGE-Symbole nacheinander ausgewählt werden. Dem ausgewählten Symbol wird die eingegebene Position zugewiesen. Ausgewählte Symbole werden selektiert, nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASPQ
...AutoSTAGE / Quick Position
...AutoSTAGE / Position eingeben : DimmerCity
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Position auswählen -->
Befehl:
...AutoSTAGE / Zuordnung der Position DimmerCity erfolgreich beendet

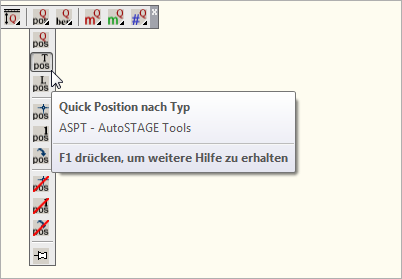

ASPT - Quick Position nach Typ zuordnen
Weist allen AutoSTAGE-Symbolen eines bestimmten Typs in der Zeichnung eine Position zu. Zuerst wird die Position eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole des ausgewählten Typs in der Zeichnung mit der Position versehen. Die AutoSTAGE-Symbole mit zugewiesener Position werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASPT
...AutoSTAGE / Quick Position nach Typ
...AutoSTAGE / Position eingeben <DimmerCity>: Stage
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Position auswählen -->
Befehl:
...AutoSTAGE / Zuordnung der Position Stage erfolgreich beendet

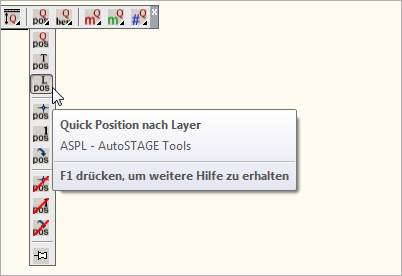

ASPL - Quick Position nach Layer zuordnen
Weist allen AutoSTAGE-Symbolen auf einem ausgewählten Layer eine Position zu. Zuerst wird die Position eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole, die auf dem gleichen Layer liegen wie das ausgewählte Symbol, mit der Position versehen. Die AutoSTAGE-Symbole mit zugewiesener Position werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASPL
...AutoSTAGE / Quick Position nach Layer
...AutoSTAGE / Position eingeben <Dimmer>: Stage
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Position auswählen -->
Befehl:
...AutoSTAGE / Zuordnung der Position Stage erfolgreich beendet

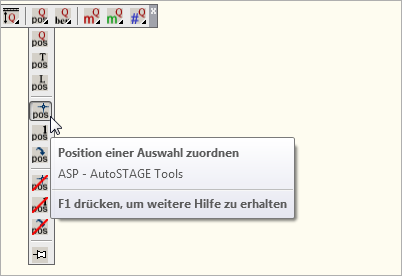

ASP - Position einer Auswahl zuordnen
Weist einer Auswahl eine Position zu. Dazu müssen AutoSTAGE-Symbole in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASP
...AutoSTAGE / Position ausgewählten Symbolen zuordnen
...AutoSTAGE / Symbol zum Zuordnen der Position auswählen -->
