Einer Vielzahl von AutoSTAGE-Symbolen lässt sich eine Bemerkung zuweisen. Die Bemerkung ist eine Textinformation und wird nach der Eingabe über die Tastatur in einem Attribut des AutoSTAGE-Symbols gespeichert. Die Bemerkung wird in den meisten Fällen in der Zeichnung nicht angezeigt.

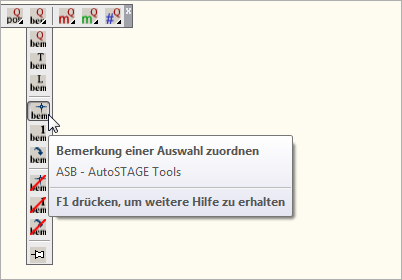

Zur Eingabe der Bemerkung wird der AutoSTAGE-Befehl ASB und den Varianten davon verwendet. Im Werkzeugkasten AutoSTAGE Ändern gibt es ein Flyout, in dem die verschiedenen ASB-Befehle zusammengefasst sind.

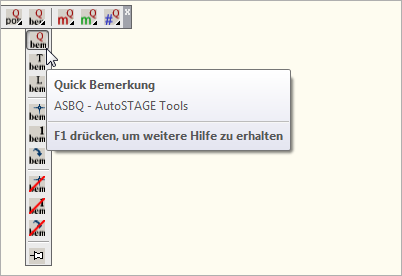

ASBQ - Quick Bemerkung
Nach Eingabe der Bemerkung können beliebig viele AutoSTAGE-Symbole nacheinander ausgewählt werden. Dem ausgewählten Symbol wird die eingegebene Bemerkung zugewiesen. Ausgewählte Symbole werden selektiert, nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASBQ
...AutoSTAGE / Quick Bemerkung
...AutoSTAGE / Bemerkung eingeben : Stage
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Bemerkung auswählen -->
Befehl:
...AutoSTAGE / Zuordnung der Bemerkung Test erfolgreich beendet

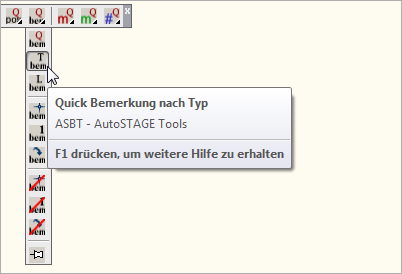

ASBT - Quick Bemerkung nach Typ zuordnen
Weist allen AutoSTAGE-Symbolen eines bestimmten Typs in der Zeichnung eine Bemerkung zu. Zuerst wird die Bemerkung eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole des ausgewählten Typs in der Zeichnung mit der Bemerkung versehen. Die AutoSTAGE-Symbole mit zugewiesener Bemerkung werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASBT
...AutoSTAGE / Quick Bemerkung nach Typ
...AutoSTAGE / Bemerkung eingeben : Stage
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Bemerkung auswählen -->
Befehl:
...AutoSTAGE / Zuordnung der Bemerkung Stage erfolgreich beendet

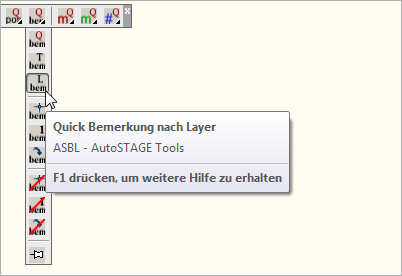

ASBL - Quick Bemerkung nach Layer zuordnen
Weist allen AutoSTAGE-Symbolen auf einem ausgewählten Layer eine Bemerkung zu. Zuerst wird die Bemerkung eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole, die auf dem gleichen Layer liegen wie das ausgewählte Symbol, mit der Bemerkung versehen. Die AutoSTAGE-Symbole mit zugewiesener Bemerkung werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASBL
...AutoSTAGE / Quick Bemerkung nach Layer
...AutoSTAGE / Bemerkung eingeben : Stage
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Bemerkung auswählen -->
Befehl:
...AutoSTAGE / Zuordnung der Bemerkung Stage erfolgreich beendet
ASB - Bemerkung einer Auswahl zuordnen
Weist einer Auswahl eine Bemerkung zu. Dazu müssen AutoSTAGE-Symbole in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASB
...AutoSTAGE / Bemerkung einer Auswahl zuordnen
...AutoSTAGE / Symbole zum Zuordnen einer Bemerkung auswählen -->
