Wechsel zwischen DMX XLR 3-pol und 5-pol

 Vorheriger Eintrag Nächste Eintrag JavaScript is required for expanding text JavaScript is required for the print function Senden Sie uns Ihr Feedback zu dieser Seite!

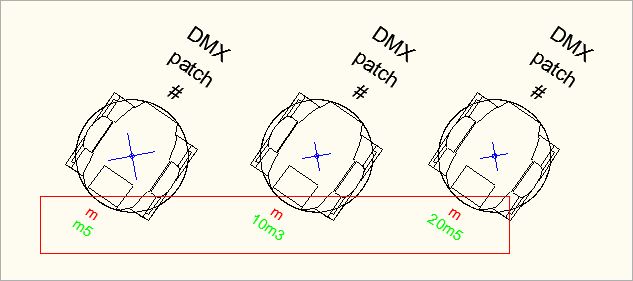

Moving Lights und andere Geräte mit DMX-Anschluss haben entweder einen 5pol- oder einen 3pol-XLR-Anschluss. Beim Einfügen von Moving Lights in die Zeichnung hat die DMX-Zuleitung automatisch einen 5pol-XLR-Anschluss. Die Anzahl der Pole wird mit der Meter-Einheit als m5 oder m3 angegeben (siehe Bild). Sehen Sie dazu auch das Kapitel Zuleitungslängen anzeigen und eingeben.



379_000_ASMP_VIEW



Mit dem AutoSTAGE-Befehl ASMP und den Varianten davon lässt sich die Polzahl des DMX-Anschlusses von 3pol auf 5pol ändern, oder auch umgekehrt. Im Licht-Toolbox-Werkzeugkasten finden Sie ein Flyout, unter dem die verschiedenen ASMP-Befehle zusammengefasst sind.

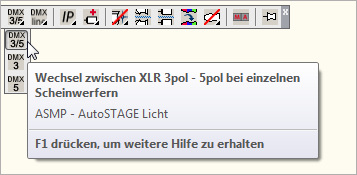

ASMP - Wechsel zwischen XLR 3pol - 5pol bei einzelnen Scheinwerfern

ASMP -  Wechsel zwischen XLR 3pol - 5pol bei einzelnen Scheinwerfern

Wechselt die Polzahl eines DMX-Anschluss eines Scheinwerfers von XLR 3pol auf XLR 5pol und umgekehrt.



Befehl: ASMP

...AutoSTAGE / Wechsel zwischen XLR 3pol - 5pol

...AutoSTAGE / DMX-Gerät auswählen -->

...AutoSTAGE / Der Stecker der DMX-Leitung am Scheinwerfer ist 3polig

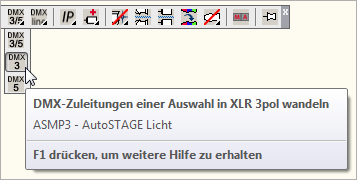

ASMP3 - Zuleitung einer Auswahl in XLR 3pol wandeln

ASMP3 - Zuleitung einer Auswahl in XLR 3pol wandeln

Wandelt die Polzahl einer Auswahl in XLR 3pol um.



Befehl: ASMP3

...AutoSTAGE / DMX-Zuleitungen einer Auswahl in XLR 3pol wandeln

...AutoSTAGE / DMX-Gerät auswählen -->

Objekte wählen: 1 gefunden

...AutoSTAGE / DMX-Zuleitungen einer Auswahl in XLR 3pol gewandelt

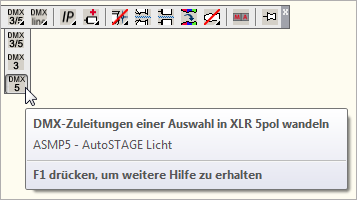

ASMP5 - Zuleitung einer Auswahl in XLR 5pol wandeln

ASMP5 - Zuleitung einer Auswahl in XLR 5pol wandeln

Wandelt die Polzahl einer Auswahl in XLR 5pol um.



Befehl: ASMP5

...AutoSTAGE / DMX-Zuleitungen einer Auswahl in XLR 5pol wandeln

...AutoSTAGE / DMX-Gerät auswählen -->

Objekte wählen: 1 gefunden

...AutoSTAGE / DMX-Zuleitungen einer Auswahl in XLR 5pol gewandelt
