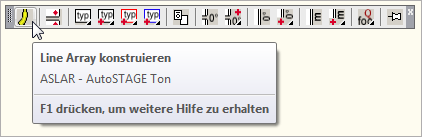

Mit AutoSTAGE können Line-Arrays in der Zeichnung konstruiert werden. Die Konstruktion wird gestartet mit dem AutoSTAGE-Befehls ASLAR oder über den AutoSTAGE Ton Toolbox-Werkzeugkasten.

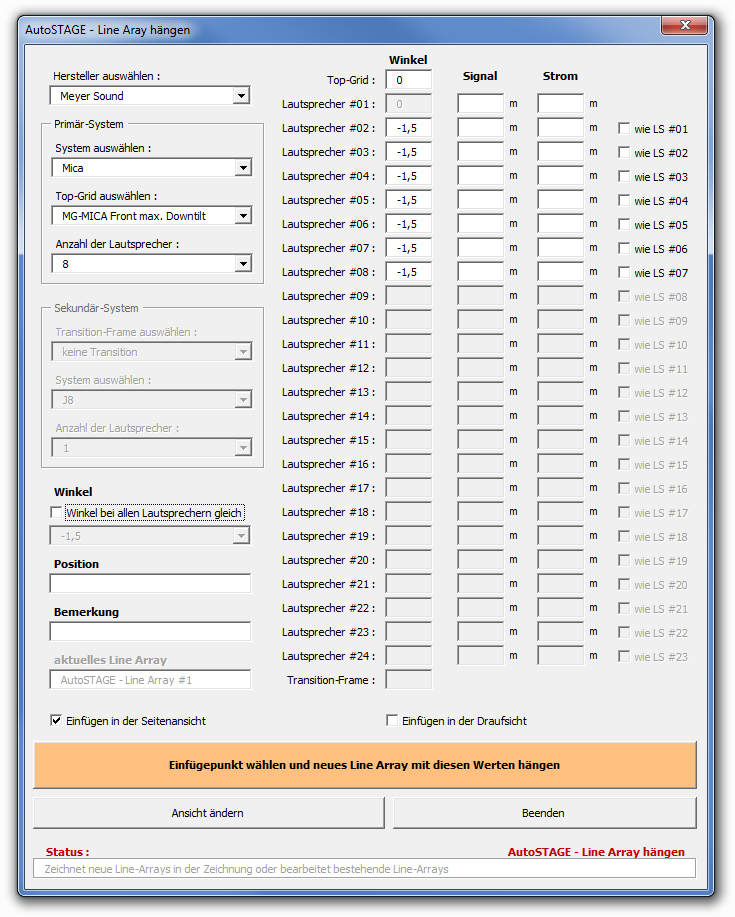

Nach dem Starten des Befehls öffnet sich das Line-Array-Dialogfenster, über das die Daten des Line-Arrays eingegeben werden können.
Nach der Eingabe der Werte und Klicken auf den Button Einfügepunkt wählen und neues Line Array mit diesen Werten hängen muss in der Zeichnung ein Punkt zum Einfügen des Line-Arrays angegeben werden. Danach wird das Line-Array mit den eingegebenen Werten konstruiert.

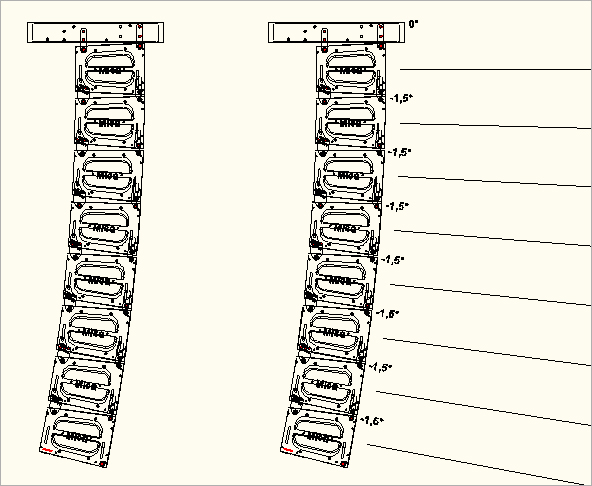

Sehen Sie im Kapitel Drehwinkel ein- und ausblenden, wie die Winkel der einzelnen Lautsprecher des Line-Arrays ein- und ausgeblendet werden. Sehen Sie im Kapitel Drehwinkel vergrößern und verkleinern, wie die Größe der Anzeige der Winkel von Line-Arrays verändert wird.
Sehen Sie im Kapitel XSOUNDCENTER-Spur ein- und ausschalten, wie die Anzeige der Fokus-Spur ein- und ausgeblendet wird.

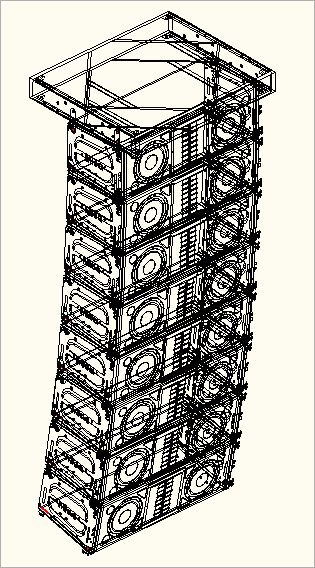

Alle mit ASLAR konstruierte Line-Arrays werden in 2,5D dargestellt. Als 2,5D werden Elemente bezeichnet, die keine wirklichen 3D-Elemente sind, aber trotzdem dreidimensional dargestellt werden können. Durch die 2,5D Darstellung kann der Fußabdruck des Line-Arrays (Abstand Vorderkante - Hinterkante) in der Draufsicht optimal bestimmt werden.

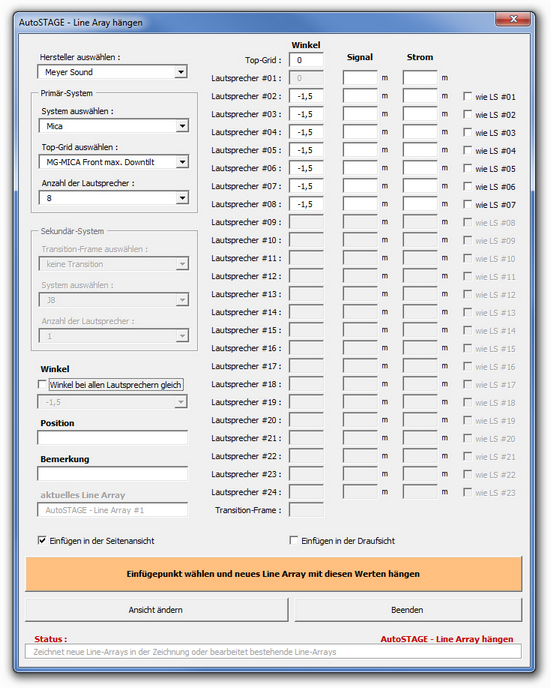

Erklärung zu den einzelnen Eingabefeldern
Hersteller auswählen Hier wird ein Hersteller ausgewählt. Zur Zeit stehen drei Hersteller zur Verfügung: d&b Audiotechnik, Kling & Freitag und Meyer Sound Lab.
System auswählen (Primär-System) Systeme des ausgewählten Herstellers auswählen.
Top-Grid auswählen (Primär-System) Grid für die Montage des Line-Arrays auswählen.
Anzahl der Lautsprecher (Primär-System) Eingabe der Anzahl der Lautsprecher, die untereinander gehängt werden sollen. Es können maximal 24 Lautsprecher untereinander gehängt werden. Es werden immer nur soviele Lautsprecher im rechten Bereich des Fensters für die Bearbeitung freigeschaltet, wie Lautsprecher ausgewählt wurden. Textfelder freigeschaltete Lautsprecher sind weiß hinterlegt. Textfelder nicht vorhandener Lautsprecher sind grau hinterlegt.
Sekundär-System Anhängen eines zweiten Systems über einen Transition-Frame. Zur Zeit noch nicht implementiert!
Winkel (Drop-Down) Eingabe des Winkels für alle Lautsprecher des Line-Arrays. Funktioniert nur, wenn das Schaltfeld Winkel bei allen Lautsprechern gleich ausgewählt ist.
Position Eingabe einer Position, die in den Symbolen des Line-Arrays gespeichert wird und mit ASTC (siehe Arbeiten mit Countlisten) ausgewertet werden kann.
Bemerkung Eingabe einer Bemerkung, die in den Symbolen des Line-Arrays gespeichert wird und mit ASTC (siehe Arbeiten mit Countlisten) ausgewertet werden kann.
Aktuelles Line-Array Jedes mit dieser Funktion konstruierte Line-Array wird einer Gruppe (siehe Arbeiten mit Gruppen) zugeordnet. In diesem Feld wird der Gruppenname für das Line-Array angegeben.
Winkel (Einzeleingabe) Eingabe des Winkels für jeden Lautsprecher. Funktioniert nur, wenn das Schaltfeld Winkel bei allen Lautsprechern gleich deaktiviert ist.
Signal Eingabe einer Zuleitungslänge für die Signalleitung.
Strom Eingabe einer Zuleitungslänge für die Stromleitung. Gilt nur für aktive Lautsprecher mit eingebauter Endstufe.
wie LS #xx Kopiert die Daten des vorherigen Lautsprechers.
Einfügen in der Seitenansicht Zeichnet das Line-Array in der Seitenansicht.
Einfügen in der Draufsicht Zeichnet das Line-Array in der Draufsicht.
Einfügepunkt wählen und neues Line-Array mit diesen Werten hängen Auswahl des Einfügepunkts für das Line-Array und Konstruktion des Line-Arrays.
Ansicht ändern Bei aktiviertem Schaltfeld kann die Ansicht in der Zeichnung geändert werden. Das Dialogfenster bleibt bestehen.
Beenden Beendet das Dialogfenster. |
Anzeige der Dreh- und Riggingpunkt eines Line-Arrays ein- und ausblenden

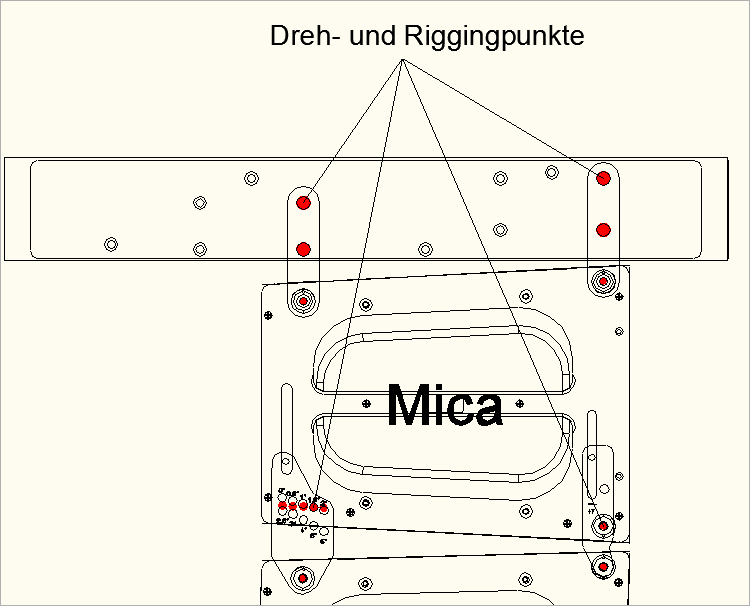

Nach der Konstruktion werden bei den meisten Line-Arrays die Dreh- und Riggingpunkte als rote Punkte dargstellt (siehe Bild).

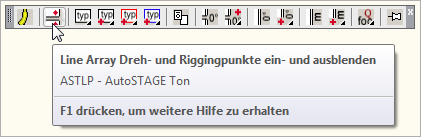

Mit AutoSTAGE-Befehl ASTLP können die Dreh- und Riggingpunkte aller mit ASLAR konstruierten Line-Arrays in der Zeichnung ein- und ausgeblendet werden.
|
