Mit dem AutoSTAGE-Befehl ASV wird ein Projektor senkrecht auf die Mitte einer Leinwand ausgerichtet. Die Leinwand kann dabei einen beliebigen Winkel in der Zeichnung haben.

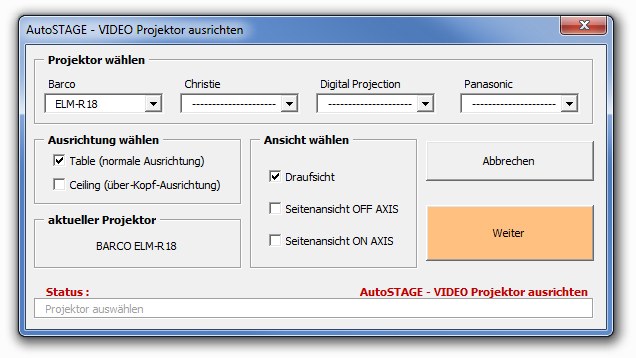

Projektor wählen

Auswahl eines Projektors. Die Auswahl wird im Feld aktueller Projektor angezeigt.



Ausrichtung wählen

Die Ausrichtung bestimmt, oder der Projektor stehend oder überkopf in die Zeichnung eingefügt wird.



Ansicht wählen

Bestimmt, ob der Projektor in der Drausicht oder in der Seitenansicht als OFF- oder ON-AXIS in die Zeichnung eingefügt wird.



Abbrechen

Beendet den Befehl.



Weiter

Fortsetzen des Befehls: Auswahl der Leinwand und bestimmen des Projektionsabstands.

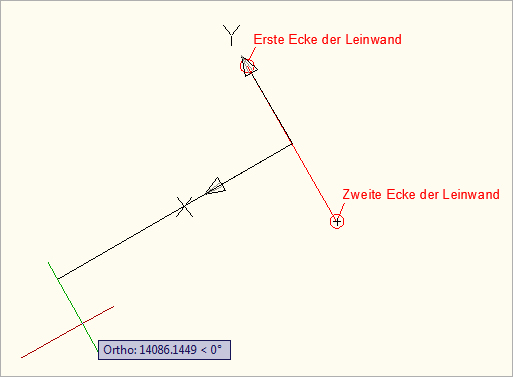

Nach Auswahl eines Projektors und Fortsetzen des Befehls durch Klicken auf Weiter müssen in der Zeichnung zwei Punkte ausgewählt werden. Die beiden Punkte definieren die Endpunkte einer Leinwand. Als Leinwand kann z. B. eine einfach Linie oder auch ein Leinwand-Symbol aus der AutoSTAGE-Bibliothek dienen. Anschließend muss der Projektionsabstand eingegeben werden. Dieses kann über den Cursor in der Zeichnung wie auch über die Eingabe eines Abstands per Tastatur in der Kommandozeile.





Befehl: ASV

...AutoSTAGE / Einen Projektor an Leinwand ausrichten

...AutoSTAGE / Projektor, Ausrichtung und Ansicht auswählen

...AutoSTAGE / Erste Ecke der Leinwand bestimmen -->

...AutoSTAGE / Zweite Ecke der Leinwand bestimmen -->

...AutoSTAGE / Abstand des Projektors zur Leinwand bestimmen -->10000

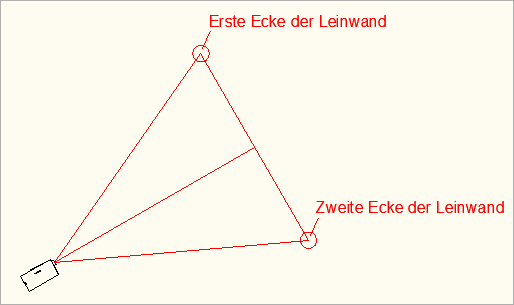

Es wird ein Projektionskegel beim Abschluss des Befehls gezeichnet. Dieser kann mit dem AutoSTAGE-Befehl ASXPR ein- und ausgeblendet werden (siehe Kapitel Projektionskegel ein- und ausblenden).



Der Projektionsabstand und die Projektionsbreite wird automatisch beim Einfügen des Projektors im Symbol des Projektors gespeichert. Ebenso wird ein Optik-Faktor bestimmt, welcher aus einer Division des Projektionsabstands durch die Projektionsbreite entsteht. Durch einen Doppelklick auf den Projektor können die Daten angesehen und bearbeitet werden (siehe Der AutoSTAGE-Editor). Die Daten können ebenfalls in der Countliste Video ausgewertet werden (siehe Countliste Video).
