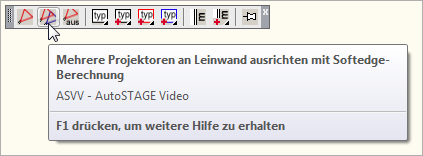

Mit dem AutoSTAGE-Befehl ASVV werden mehrere Projektoren senkrecht auf eine Leinwand mit Soft-Edge (Überlappung) ausgerichtet. Die Leinwand kann dabei einen beliebigen Winkel in der Zeichnung haben.

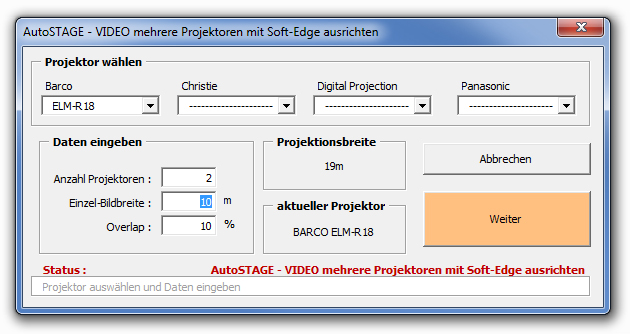

Projektor wählen

Auswahl eines Projektors. Die Auswahl wird im Feld aktueller Projektor angezeigt.



Daten eingeben

Hier muss die Anzahl der Projektoren, die Bildbreite (ist für alle Projektoren gleich) und der Overlap-Bereich in Prozent angegeben werden. Der Weiter-Button wird erst freigeschaltet, wenn eine Einzel-Bildbreite angegeben wurde.



Projektionsbreite

Nach Eingabe der Projektoranzahl, Bildbreite und Overlap-Bereich wird in diesem Feld die gesamte Projektionsbreite angezeigt



Abbrechen

Beendet den Befehl.



Weiter

Fortsetzen des Befehls: Auswahl der Leinwand und bestimmen des Projektionsabstands.

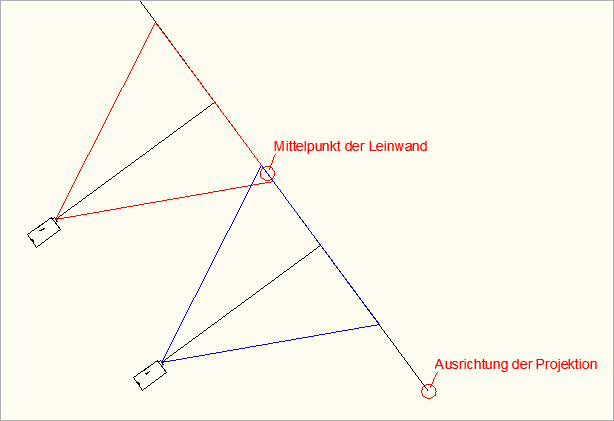

Nach Auswahl eines Projektortyps und Fortsetzen des Befehls durch Klicken auf Weiter muss in der Zeichnung die Leinwand bestimmt werden. Dazu muss zuerst der Mittelpunkt der Leinwand ausgewählt werden, gefolgt von der Ausrichtung der Projektion. Die Ausrichtung der Projektion wird bestimmt durch einen zweiten Punkt, wie z. B. einen Endpunkt der Leinwand. Als Leinwand kann z. B. eine einfach Linie oder auch ein Leinwand-Symbol aus der AutoSTAGE-Bibliothek dienen. Anschließend muss der Projektionsabstand eingegeben werden. Dieses kann über den Cursor in der Zeichnung wie auch über die Eingabe eines Abstands per Tastatur in der Kommandozeile.





Befehl: ASVV

...AutoSTAGE / Mehrere Projektoren an Leinwand ausrichten mit Softedge-Berechnung

...AutoSTAGE / Mittelpunkt der Projektionsleinwand bestimmen -->

Befehl:

...AutoSTAGE / Ausrichtung der Leinwand bestimmen -->

Befehl:

...AutoSTAGE / Abstand des Projektors zur Leinwand bestimmen -->10000

Befehl:

...AutoSTAGE / VIDEO Projektoren erfolgreich mit Softedge eingefügt



Zu jedem Projektor wird ein Projektionskegel beim Abschluss des Befehls gezeichnet. Diese können mit dem AutoSTAGE-Befehl ASXPR ein- und ausgeblendet werden (siehe Kapitel Projektionskegel ein- und ausblenden).



Der Projektionsabstand und die Projektionsbreite wird automatisch beim Einfügen der Projektoren in den Symbolen der Projektoren gespeichert. Ebenso wird ein Optik-Faktor bestimmt, welcher aus einer Division des Projektionsabstands durch die Projektionsbreite entsteht. Durch einen Doppelklick auf einen Projektor können die Daten angesehen und bearbeitet werden (siehe Der AutoSTAGE-Editor). Die Daten können ebenfalls in der Countliste Video ausgewertet werden (siehe Countliste Video).
