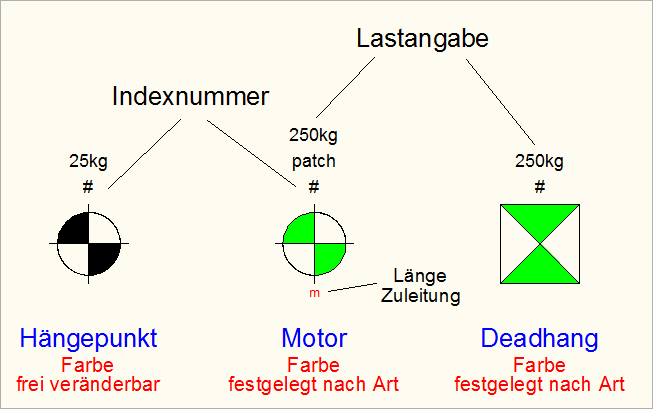

In AutoSTAGE wird unterschieden zwischen Symbolen für Hängepunkten/Deadhangs und Symbolen für Motoren. Beide Symboltypen haben ein ähnliches Aussehen, jedoch unterschiedliche Funktionen. Hängepunkte und Motoren werden aus dem Rigging-Symbol-Werkzeugkasten eingefügt.
|
Flyout Hängepunkte |
|
Flyout Motor D8 |
|
Flyout Motor D8+ |
|
Flyout Motor C1 |
|
Flyout Deadhang (gehören zur Klasse der Hängepunkten) |

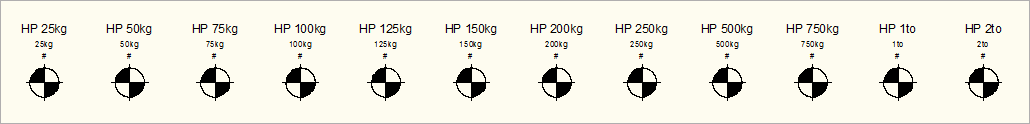

Hängepunkte gibt es in 12 verschiedenen Gewichtsklassen, von 25kg bis 2000kg. Die Symbole aller Hängepunkte sind dabei für alle Gewichtsklassen gleich. Zur Unterscheidung kann die Farbe des Symbols beliebig verändert werden (siehe auch Arbeiten mit Farben).
Jedem Hängepunkt kann eine Indexnummer vergeben werden (siehe auch Indexnummer für Motor und HP eingeben). Diese wird zusammen mit der Lastangabe oberhalb des Hängepunkts angezeigt. Indexnummer und Lastangabe kann jederzeit ein- und ausgeblendet sowie vergrößert und verkleinert werden (siehe auch Attribute ein- und ausblenden und Attribute vergrößern + verkleinern).
|

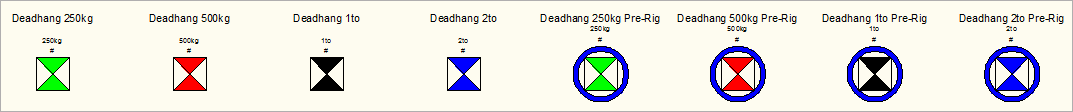

Deadhangs gehören grundsätzlich in die Gruppe der Hängepunkte. Diese sind jedoch je nach Gewichtsklasse nach Farbe und Aussehen kodiert.
Farben von Deadhangs sind fest und können nicht verändert werden.
Jedem Deadhang kann eine Indexnummer vergeben werden (siehe auch Indexnummer für Motor und HP eingeben). Diese wird zusammen mit der Lastangabe oberhalb des Deadhangs angezeigt. Indexnummer und Lastangabe kann jederzeit ein- und ausgeblendet sowie vergrößert und verkleinert werden (siehe auch Attribute ein- und ausblenden und Attribute vergrößern + verkleinern).
|

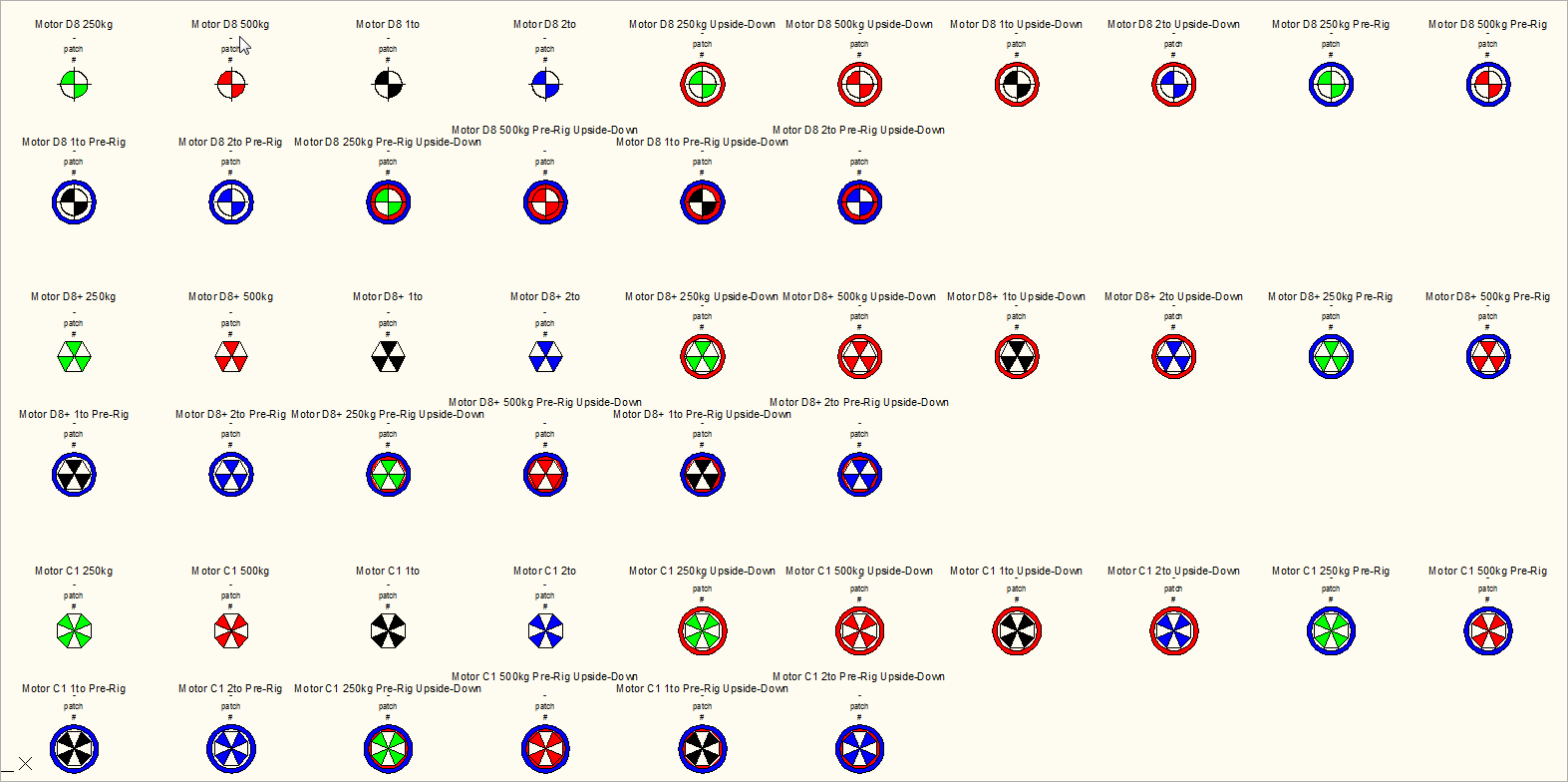

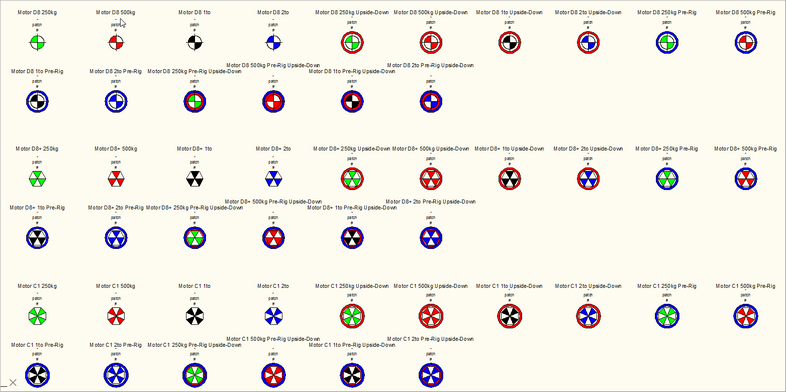

Motoren sind je nach Gewichtsklasse nach Farbe und Aussehen kodiert.
Farben von Motoren sind fest und können nicht verändert werden.
Motoren D8
Motoren D8+
Motoren C1
Motoren können auf Motorsteckbretter gepatcht, die wiederum in der Zeichnung an Motorkontroller angeschlossen werden können (siehe auch Der Licht-Patch-Werkzeugkasten).
Jedem Motor kann eine Indexnummer vergeben werden (siehe auch Indexnummer für Motor und HP eingeben). Indexnummer, die Patchanzeige und Lastangabe werden oberhalb des Motors angezeigt. Indexnummer, Patch und Lastangabe können jederzeit ein- und ausgeblendet sowie vergrößert und verkleinert werden (siehe auch Attribute ein- und ausblenden und Attribute vergrößern + verkleinern).
Zusätzlich kann zusätzlich die Länge der Zuleitung unterhalb des Motors angezeigt werden (siehe auch ASXRAZ). Diese ist standardmäßig ausgeschaltet.
|
