Ab AutoCAD 2009 wurde der Benutzeroberfläche von AutoCAD gegenüber älteren Versionen einem "Face-Lifting" unterzogen. Eines der wesentlichen neuen Elementen ab AutoCAD 2009 ist die Multifunktionsleiste, das sog. Ribbon.
Wir empfehlen Ihnen, das Ribbon vorerst abzuschalten und stattdessen mit der klassischen Ansicht von AutoCAD zu arbeiten.
Bei der klassischen Ansicht arbeiten Sie mit Werkzeugkästen, mit denen das Erlernen der verschiedenen Funktionen von AutoCAD einfacher ist, weil diese übersichtlicher angeordnet werden können. Zum Einschalten der klassischen Ansicht sehen Sie das Kapitel Arbeitsbereiche.

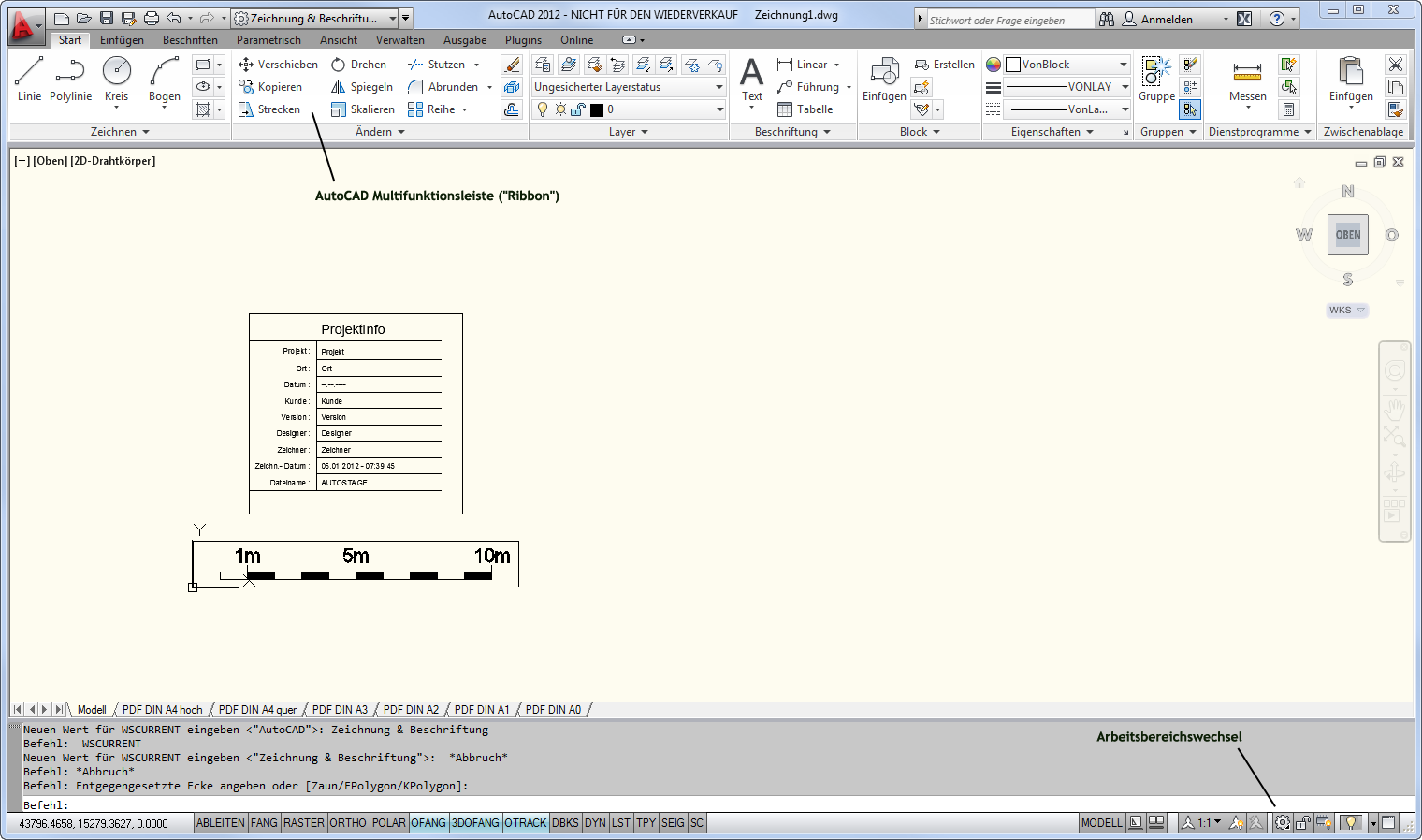

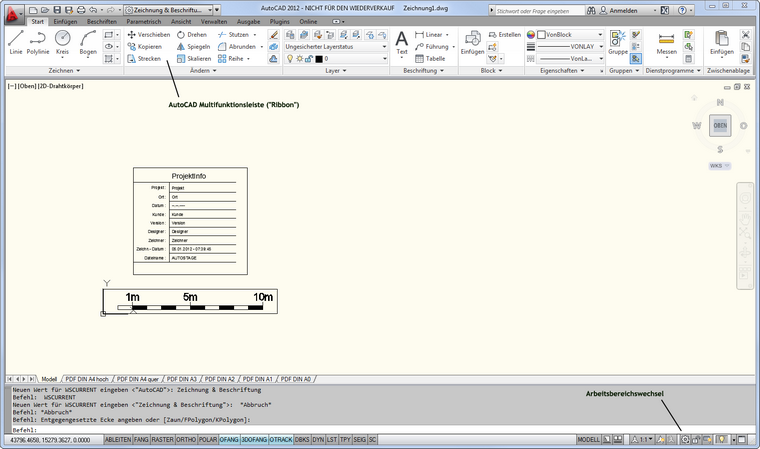

Nach dem Starten von AutoCAD in der klassischen Ansicht sieht die Benutzeroberfläche in der klassischen Ansicht ungefähr so aus:
Im oberen Bereich des Fensters befindet sich die Titelleiste mit dem Namen des Programms und dem Namen der aktuell aktiven Zeichnung. Links oben befindet sich der Menübrowser, über den wichtige Funktionen zum Öffnen und Speichern von Zeichnungen aufgerufen werden können. Alle weiteren Elemente werden in den folgenden Kapiteln besprochen.
