Der Modellbereich hat eine unendlich große Zeichenfläche ohne jegliche Grenzen. Mit den Befehlen EZPAN und ZOOM wird im Modellbereich navigiert. Die Navigation im Modellbereich ist vergleichbar mit einer Kamerafahrt über die Zeichenfläche.
Mit dem EZPAN-Befehl wird die Position des Bildausschnitts der Zeichenfläche in X- und Y-Richtung verändert.
Mit dem ZOOM-Befehl wird der Bildausschnitt, die Ansicht, entsprechend vergrößert oder verkleinert.
Die absolute Größe von Objekten in der Zeichnung wird durch den ZOOM nicht verändert.
Der Echtzeit-Pan wird aus dem Werkzeugkasten Echt-Zeit-Bewegung oder mit dem Befehl EZPAN aufgerufen.
Der Zeichencursor wird zu einer Hand. Durch Klicken und festhalten der linken Maustaste wird der Zeichenbereich "gegriffen" und kann dann durch die Bewegung der Maus verschoben werden.
Durch gleichzeitiges Drücken der SHIFT-Taste kann der Zeichenbereich nur in orthogonaler Richtung (also nur in X- oder Y-Richtung) verschoben werden.
Der Echtzeit-Pan kann oft auch mit einer Maus mit klickbarem Scrollwheel ausgeführt werden. Dabei muss nur das Scrollwheel gedrückt werden, um den Pan auszuführen.
: '_rtpan
>>Drücken Sie die Eingabetaste oder Esc um abzuschließen oder rechte Maustaste, um das Kontext Menü anzuzeigen...
|

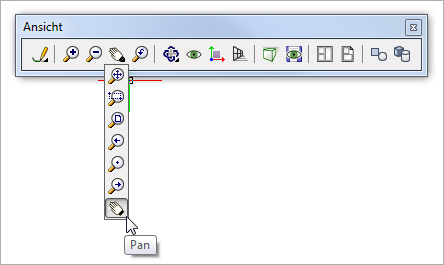

Der normale Pan wird aus dem Werkzeugkasten Ansicht oder mit dem Befehl PAN (Alias P)aufgerufen.
Der normale Pan-Befehl ist etwas umständlicher zu bedienen wie der Echtzeit-Pan. Beide Befehle haben aber die gleiche Funktion.
: '_pan
Links/Rechts/nach Oben/nach Unten/Seite Links/Seite Rechts/seite Aufwärts/seite aBwärts/<Pan-Basispunkt>:
Pan-Verschiebungspunkt:
|
Der effektivste und einfachste Zoom kann über das Scrollwheel einer Maus erreicht werden. Den Mittelpunkt des Zooms bestimmt dabei die Position des Zeichencursors, d. h. es wird der Bereich der Zeichnung gezoomt, an dem sich der Zeichencursor befindet

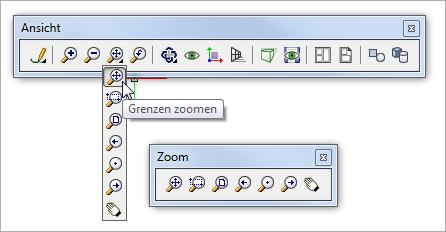

Weitere Zoom-Funktionen können über ein Flyout-Werkzeugkasten aus dem Ansicht-Werkzeugkasten aufgerufen. Der Zoom-Werkzeugkasten das lässt sich auch separat anzeigen (siehe Auswahl und Anzeige der Bricscad-Werkzeugkästen)
|
Vergrößern
Vergrößert den Bildausschnitt um 50%
: '_zoom
Zoom: GRößer/Kleiner/Alle/Zentrum/Dynamisch/Grenzen/Links/Vorher/Rechts/Skalierung/Fenster/<Zoomfaktor (nX/nXP)>: 2x
|
|
Verkleinern
Verkleinert den Bildausschnitt um 50%
: '_zoom
Zoom: GRößer/Kleiner/Alle/Zentrum/Dynamisch/Grenzen/Links/Vorher/Rechts/Skalierung/Fenster/<Zoomfaktor (nX/nXP)>: .5x
|
|
Zoom Grenzen
Zoomt zu den Zeichnungsgrenzen.
: '_zoom
Zoom: GRößer/Kleiner/Alle/Zentrum/Dynamisch/Grenzen/Links/Vorher/Rechts/Skalierung/Fenster/<Zoomfaktor (nX/nXP)>: _e
|
|
Zoom Vorher
Kehr zum letzen Zoom zurück.
: '_zoom
Zoom: GRößer/Kleiner/Alle/Zentrum/Dynamisch/Grenzen/Links/Vorher/Rechts/Skalierung/Fenster/<Zoomfaktor (nX/nXP)>: _p
|
|
Zoom-Fenster
Mit der Maus wird durch die Auswahl von zwei Punkten in der Zeichnung ein Fenster aufgezogen. Der Inhalt des Fensters wird vergrößert.
: '_zoom
Zoom: GRößer/Kleiner/Alle/Zentrum/Dynamisch/Grenzen/Links/Vorher/Rechts/Skalierung/Fenster/<Zoomfaktor (nX/nXP)>: _w
Erste Ecke:
Gegenüberliegende Ecke:
|
|
Alles Zoomen
Zoomt, bis alle sichtbaren Objekte im Bildausschnitt angezeigt werden.
: '_zoom
Zoom: GRößer/Kleiner/Alle/Zentrum/Dynamisch/Grenzen/Links/Vorher/Rechts/Skalierung/Fenster/<Zoomfaktor (nX/nXP)>: _a
|
|
Zoom Links
Zoomt ausgehend von einem Auswahlpunkt. Zentrum des Zooms ist die linke Seite des Ansichtsfensters.
: '_zoom
Zoom: GRößer/Kleiner/Alle/Zentrum/Dynamisch/Grenzen/Links/Vorher/Rechts/Skalierung/Fenster/<Zoomfaktor (nX/nXP)>: _l
Untere linke Ecke:
Zoomfaktor (nX/nXP) oder Ansichtshöhe eingeben <4562.3001>:
|
|
Zoom Mitte
Zoomt ausgehend von einem Auswahlpunkt. Zentrum des Zooms ist die Ansichtsfenstermitte.
: '_zoom
Zoom: GRößer/Kleiner/Alle/Zentrum/Dynamisch/Grenzen/Links/Vorher/Rechts/Skalierung/Fenster/<Zoomfaktor (nX/nXP)>: _c
Mitte der Ansicht <4952.0583,7172.1613,0>
Zoomfaktor (nX/nXP) oder Ansichtshöhe eingeben <11298.9929>:
|
|
Zoom Rechts
Zoomt ausgehend von einem Auswahlpunkt. Zentrum des Zooms ist die rechte Seite des Ansichtsfensters.
:: '_zoom
Zoom: GRößer/Kleiner/Alle/Zentrum/Dynamisch/Grenzen/Links/Vorher/Rechts/Skalierung/Fenster/<Zoomfaktor (nX/nXP)>: _r
Obere rechte Ecke:
Zoomfaktor (nX/nXP) oder Ansichtshöhe eingeben <1608.0027>:
|
|
