Bricscad stellt verschiedene Befehle zur Verfügung, um geometrische zweidimensionale Objekte in der Zeichnung zu zeichnen. Diese können aus der Menüzeile unter Zeichnen, aus dem Werkzeugkasten Zeichnen oder per Befehl in der Kommandozeile gestartet werden.
Nach dem Starten eines Zeichenbefehls wird in der Kommandozeile angezeigt, welche Koordinaten, Werte oder Parameter als nächstes für den Befehl eingegeben werden müssen. Alle Befehle, bis auf ganz wenige Ausnahmen, besitzen Optionen, um bestimmte Sonderfälle zu zeichnen oder weitere Parameter einzugeben.
An dieser Stelle werden nur die wichtigsten Befehle zum Zeichnen von zweidimensionalen Objekten aufgelistet.
Alle weiteren Befehle und Details zu den Befehlen sind im Handbuch von Bricscad zu finden.
|
linie - Alias L
Erzeugt gerade Liniensegmente
: _line
EINGABETASTE für letzten Punkt/Folgen/<Beginn der Linie>:
Winkel/Länge/Zurück/<Endpunkt>:
|
|
|
klinie - Alias KL
Erzeugt eine Konstruktions- oder Hilfslinie anhand von zwei Punkten. Die Konstruktions- oder Hilfslinie hat eine unendliche Ausdehnung.
Der Befehl wird über das Linien-Flyout aufgerufen.
: _xline
Unendliche Linie: WinkelHalbierende/Horizontal/Vertikal/Winkel/Parallel/<Punkt entlang Linie>:
Richtung:
|
|
|
plinie - Alias PL
Zeichnet eine Linie mit aneinadergesetzten Liniensegementen.
: _pline
EINGABETASTE für letzten Punkt/Folgen/<Beginn der Polylinie>:
Kreisbogen/Abstand/Folgen/Halbbreite/Breite/<Nächster Punkt>:
Kreisbogen/Abstand/Folgen/Halbbreite/Breite/Zurück/<Nächster Punkt>:
|
|
|
rechteck - Alias RE
Erstellt eine rechteckige Polylinie.
: _rectang
Fase/Erhebung/Abrunden/Drehen/Quadrat/Objekthöhe/Breite/FLäche/Größe/<Erste Ecke des Rechtecks wählen>:
Andere Ecke des Rechtecks:
|
|
|
bogen - Alias B
Erstellt einen Bogen anhand dreier Punkte.
: _rectang
Fase/Erhebung/Abrunden/Drehen/Quadrat/Objekthöhe/Breite/FLäche/Größe/<Erste Ecke des Rechtecks wählen>:
Andere Ecke des Rechtecks::
|
|
|
kreis - Alias K
Erstellt einen Kreis anhand eines Mittelpunkts und eines Radius.
: _circle
2Punkte/3Punkte/TanTanRad/Bogen/Mehrfach/<Kreismittelpunkt>:
Durchmesser/<Radius>: <100>:
|
|
|
ellipse - Alias EL
Erstellt eine Ellipse oder einen elliptischen Bogen.
: _ellipse
Bogen/Mitte/<Erstes Ende der Ellipsenachse>:
Zweites Ende der Achse:
Drehen/<Andere Achse>:
|
|
|
punkt - Alias PU
Erstellt geometrische Punkte. Punkte können als Knoten für den Objektfang (mit dem Fangmodus Punkt) dienen.
: _point
Einstellungen/Mehrfach/<Position für Punkt>: :
Die Systemvariablen PDMODE und PDSIZE bestimmen Aussehen und Anzeigegröße des Punktes.
Da ein geometrischer Punkt nur aus einer Fläche von 1x1 Pixel besteht, können Punkte mit PDMODE in verschiedenen Modi dargestellt werden. Jeder Modi wird durch eine Zahl repräsentiert.
PDSIZE steuert die Größe der Punktmarkierungen, allerdings nicht bei den PDMODE-Werten 0 und 1. Wenn PDSIZE auf 0 gesetzt ist, wird die Punktmarkierung mit einer Größe von 5 Prozent der Höhe des Zeichenbereichs dargestellt. Ein positiver PDSIZE-Wert gibt eine absolute Größe für die Punktsymbole an. Negative Werte werden als prozentualer Anteil der Ansichtsfenstergröße interpretiert.
Beim Regenerieren ( siehe REGEN) der Zeichnung wird die Größe aller Punkte neu berechnet.
Änderungen an PDMODE und PDSIZE wirken sich bei der nächsten Regenerierung der Zeichnung auf die Darstellung bereits vorhandener Punkte aus.
|
|
|
schraff - Alias SCH
abstuf - Alias ABS
Füllt eine umschlossene Fläche oder ein ausgewähltes Objekt mit einem Schraffurmuster, einer Füllung oder einer abgestuften Füllung (Farbverlauf).
|
|
|
revwolke
Erstellt einen Revisionswolke aus einer Polylinie.
: _revcloud
Geben Sie den Anfangspunkt ein oder [Bogenlänge/Objekt/Stil] <Objekt>:
Führen Sie das Fadenkreuz entlang dem Pfad der Wolke...
Revisionswolke fertiggestellt.
Umgekehrte Richtung [Ja/Nein] <Nein>: j
|
|
|
text
Erstellt einen einzeiligen Text.
Nicht als Icon im Zeichnen-Werkzeugkasten vorhanden!
: _text
Text: Stil/Ausrichten/Einpassen/Horizontalmittig/Mitte/Rechts/Justieren/<Startpunkt>:
Höhe des Textes <800>:
Drehwinkel des Textes <0>:
Text: lore ipsum
|
|
|
mtext - Alias MT
Erstellt einen Text mit mehreren Absätzen.
: _mtext

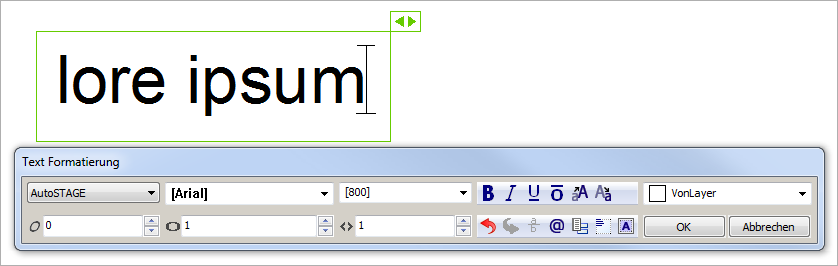

Mehrzeiliger-Text: Erste Ecke für Textblock:
Ausrichtung/Drehen/Stil/Höhe/Richtung/Breite/<Gegenüberliegende Ecke für Textblock>:
|
|
Konstruktions- oder Hilfslinie
