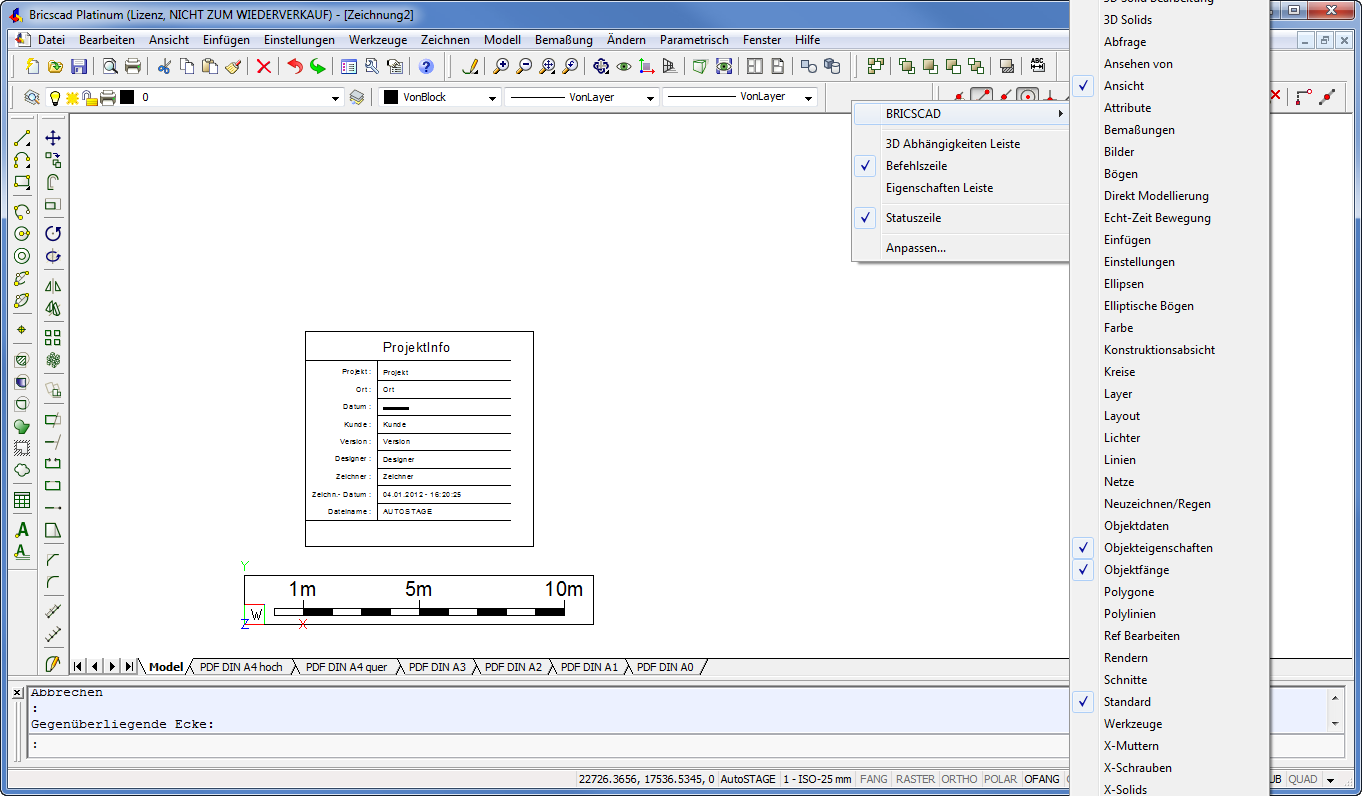

Die Werkzeugkästen Befehle mit ähnlichen Funktionen zu Gruppen zusammen. Durch das Klicken auf ein Icon eines Werkzeugkastens wird der dem Icon zugeordnete Befehl aufgerufen. Werkzeugkästen können auf jeder Seite der Zeichnungsfläche am Fensterrahmen angedockt oder auch beliebig auf dem ganzen Bildschirm angeordnet werden. Angezeigte Werkzeugkästen können durch klicken auf das X-Symbol im rechten oberen Bereich des Werkzeugkastens geschlossen werden (Anleitung zum Anzeigen von Werkzeugkästen).

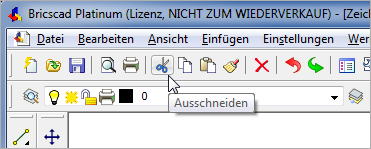

Jedes Icon aus einem Werkzeugkasten besitzt eine Quickinfo, die auch als Tooltip bezeichnet wird und immer dann erscheint, wenn der Mauszeiger für eine längere Zeit über einen Icon schwebt.

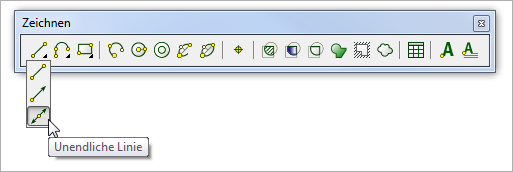

Einige in einem Werkzeugkasten versammelte Funktionen haben weitere Unterfunktionen, die aus dem Werkzeugkasten über ein sog. Flyout-Werkzeugkasten aufgerufen werden. Flyout-Werkzeugkästen erkennt man an einem kleinen schwarzen Dreieck in der rechten unteren Ecke des Icons. Das Flyout wird angezeigt, in dem das Icon mit dem schwarzen Dreieck mit der linken Maustaste angeklickt und gehalten wird.
|
Die wichtigsten Bricscad-Werkzeugkästen
Bricscad bietet Ihnen dutzende von Werkzeugkästen zur Auswahl an. Für eine effektive Arbeit sind jedoch in der Regel nur folgende Werkzeugkästen notwendig:
Standard
In diesem Werkzeugkasten sind die wichtigsten Funktionen zur Zeichnungsverwaltung untergebracht (Öffnen, Speichern, Schließen).
Ansicht
In diesem Werkzeugkasten sind Ansichtsfunktionen zusammengefasst. Hervorzuheben sind die Zoom-Befehle (die Lupen). Diese Befehle gehören zu den wichtigsten überhaupt, da sie die Größe und den Bildausschnitt der Zeichnung steuern.
Zeichnen
Hier sind die gebräuchlichsten Zeichenfunktionen wie z. B. Linie, Kreis und Text untergebracht. Mit diesen Funktionen werden Zeichnungsobjekte in der Zeichnung erzeugt (siehe 2D Zeichnen).
Ändern
In diesem Werkzeugkasten finden Sie Funktionen, mit denen Zeichnungsobjekte verändert werden können. Dazu zählt z. B. kopieren, spiegeln, schieben und drehen (siehe Ändern von Objekten)
Objekteigenschaften
Hier werden die Eigenschaften eines Zeichnungsobjekts angezeigt. Dabei handelt es sich um Layer, Objektfarbe, Linientyp und Linienstärke (siehe Arbeiten mit Layern und Arbeiten mit Objekteigenschaften).
Zeichnungsreihenfolge
Zeichnungsobjekte können übereinander liegen und sich dadurch in der Anzeige teilweise oder ganz verdecken. Über die Funktionen der Zeichnungsreihenfolge können ausgewählte Zeichnungsobjekte nach oben oder unten gebracht werden, so dass sie über oder unter anderen Zeichnungsobjekten liegen (siehe Zeichnungsreihenfolge)
Objektfänge
In diesem Werkzeugkasten werden die Fang-Modi für den Objektfang eingestellt (siehe OFANG).
|
Auswahl und Anzeige der Bricscad-Werkzeugkästen
