Grundlagen Lichtpläne (DIN 15560)
Die DIN 15560 Teil 6 legt graphische Symbole für Studioleuchten, Studioscheinwerfer, Bühnenleuchten und Bühnenscheinwerfer fest, wie sie auf Beleuchtungsplänen angewendet werden.
Außerdem sind zwei Beleuchtungsschablonen festgelegt, die als Hilfsmittel bei der Herstellung von Beleuchtungsplänen im Maßstab 1:50 und 1:100 in der Film und Fernsehtechnik sowie für Bühnenbeleuchtung dienen sollen. Beleuchtungspläne sind Pläne, in denen maßstäblich die Anordnung der Szenerie als Draufsicht wiedergegeben ist und in denen die für die Ausleuchtung dieser Szenerie erforderlichen Leuchten und Scheinwerfer mit Symbolen eingetragen sind.

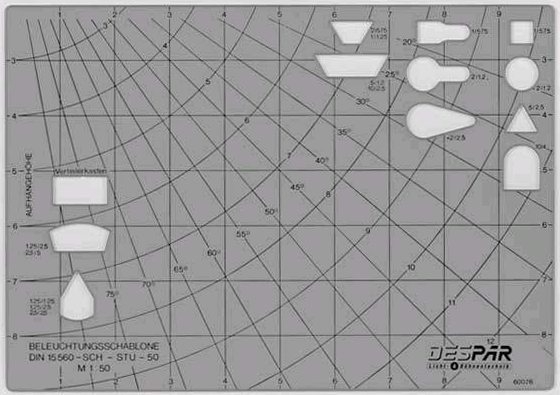

Die DIN-Scheinwerferschablone bietet für das Zeichnen von Beleuchtungsplänen verschiedene grafische Symbole an, die zur Kennzeichnung der unterschiedlichen Gerätearten und Leistungsstufen benutzt werden. In der Praxis kommen oft aber auch andere oder zusätzliche Symbole zum Einsatz.
 Quelle Lichttechnik : Millenium im Licht von Despar Licht- und Bühnentechnik
|
Bedeutung genormten Symbole der DIN-Scheinwerferschablone
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bedeutung der Skalen und Linien auf der Schablone
Die Skalen und Linien der DIN-Beleuchtungsschablone helfen bei der Bestimmung der Aufhängepunkte von Scheinwerfern über der Szenerie und lassen dadurch auch Rückschlüsse auf die benötigte Scheinwerferleistung zu.
|
Bedeutung der waagerechten Linien
Die waagerechten Linien stellen die Aufhängehöhe eines Scheinwerfers über dem anzuleuchtenden Objekt dar (senkrechter Abstand zwischen Objekt und Scheinwerfermitte). Abzulesen ist diese Höhe in Metern.
|
Bedeutung der senkrechten Linien
Die senkrechten Linien geben den waagerechten Abstand zwischen dem Scheinwerfer und dem anzuleuchtenden Objekt an. Abzulesen ist dieser Abstand in Metern. Die zugeordneten Meterskalen können direkt zum maßstäblichen Eintragen eines Scheinwerfersymbols in den Beleuchtungsplan verwendet werden, wenn der Plan je nach eingesetzter Schablone im Maßstab 1:50 oder 1:100 angefertigt wurde.
|
Bedeutung der geneigten Linien
Die ausgehend vom Aufhängepunkt des Scheinwerfers schräg von links oben nach rechts unten verlaufenden Linien der Schablone stellen den Neigungswinkel des Scheinwerfers gegenüber der Waagerechten dar. Je nach Schablone sind Neigungswinkel von 20° bis 80° (1:50) oder 30° bis 70° (1:100) aufgedruckt. Mit Hilfe dieser Linien kann die Beziehung zwischen Neigungswinkel sowie waagerechtem und senkrechtem Abstand eines Scheinwerfers zum angeleuchteten Objekt abgelesen werden. Einerseits kann so ermittelt werden, in welcher waagerechten Entfernung zum Objekt ein Scheinwerfer positioniert werden muss, um bei einer festgelegten Aufhängehöhe der Lichtquelle den gewünschten Lichteinfallswinkel zu erzielen. Dies funktioniert ebenso bei einem festgelegten waagerechten Abstand zum Objekt, da in diesem Fall abgelesen werden kann, welche Aufhängehöhe zum Erreichen des gewünschten Lichteinfallswinkels nötig ist. Andererseits kann der Neigungswinkel eines Scheinwerfers bestimmt werden, der bei gegebenen waagerechten und senkrechten Entfernungen des Gerätes zum angestrahlten Objekt entsteht.
|
Bedeutung der Kreisbogenlinien
Die von der linken oberen Ecke der Schablone (Aufhängepunkt des Scheinwerfers) ausgehenden Kreisbogenlinien zeigen die tatsächliche Entfernung eines positionierten Scheinwerfers zum angeleuchteten Objekt an, die bei gegebenem Neigungswinkel sowie waagerechtem und senkrechtem Abstand des Gerätes zum Objekt entsteht. Abzulesen ist diese direkte Entfernung in Metern. Da mit Hilfe der Kreisbogenlinien die tatsächliche “Länge” des Lichtausfalls ermittelt wird, sind sie ein wichtiger Parameter zur Bestimmung der erforderlichen Scheinwerferleistung. Ist eine bestimmte Helligkeit zur Ausleuchtung des Objektes erforderlich, geben die Lichtverteilkurven und Helligkeitsangaben der Scheinwerferhersteller eine Auskunft darüber, ob die Leistung eines ausgewählten Gerätes bei der gerade ermittelten Entfernung ausreicht oder nicht. |
