Energieverteilungsplan

<< Click to Display Table of Contents >>

Navigation:  Pläne in der Messe-, Theater- und Veranstaltungstechnik >

Energieverteilungsplan

Entsprechend der DIN 15565-1 : 2000-07 wurden folgende Kurzzeichen für die Energieverteilungen in den Übersichtsschaltplänen festgelegt.



Kurz-bezeichnung

Benennung

nach

Bemessungs-spannung

Anschlussart

Gehäuse-

größe

ZK63

Zählerverteilung

DIN 15565-2

3 * AC

230/ 400V

50 Hz

3 * 63A + N + PE

1; 1S

ZK125

Zählerverteilung

DIN 15565-2

3 * 125A + N + PE

2; 2S

ZK315

Zählerverteilung

DIN 15565-2

3 * 315A + N + PE

2; 2S

SV315

Schaltkasten

DIN 15565-3

3 * 315A + N + PE

2; 2S

HV315

Hauptverteilung

DIN 15565-4

3 * 315A + N + PE

2; 2S

HV/ÜV125 1)

Hauptverteilung

DIN 15565-4 und -6

3 * 125A + N + PE

2; 2S

EV63

Endverteilung

DIN 15565-5

3 * 63A + N + PE

2; 2S

LSV32

Lichtstellverteilung

DIN 1555-5

3 * 32A + N + PE

1; 1S

LSV63

Lichtstellverteilung

DIN 15565-5

3 * 63A + N + PE

2; 2S

KV32 2)

Kleinverteilung

- 2)

3 * 32A + N + PE

2)

MC

Multicore -Systeme

DIN 15565-8

3 * 16A + N + PE

2)

ÜV63

Übertragungs- wagenverteilung

DIN 15565-6

3 * 63A + N + PE

2; 2S

TK315

Zwischenverteilung

DIN 15565-3

3 * 315A + N + PE

2; 2S

1.Die Hauptverteilung HV125 ist baugleich mit der Übertragungswagenverteilung ÜV125 und in DIN 15565-6 festgelegt.

2.Die Kleinverteilung KV ist nicht festgelegt. Größe und Bestückung dieser Verteilung ist freigestellt.

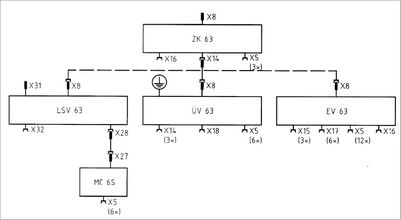

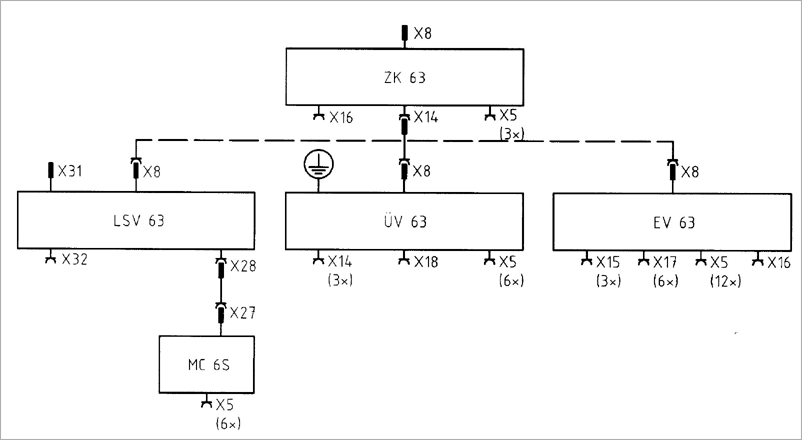

Beispiel Energieverteilungsplan 1Beispiel Energieverteilungsplan 1

Transportables Energieverteilungssystem mit einem Bemessungsstrom von 3 x 63A

Bemessungsspannung AC 230/400V



Hier klicken zum Vergrößern und Verkleinern



Die eingeklammerten Angaben geben die Stückzahlen der jeweils zugeordneten Steckdosen für die Mindestausrüstung an.

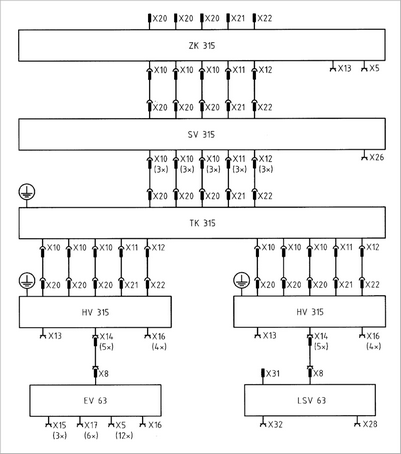

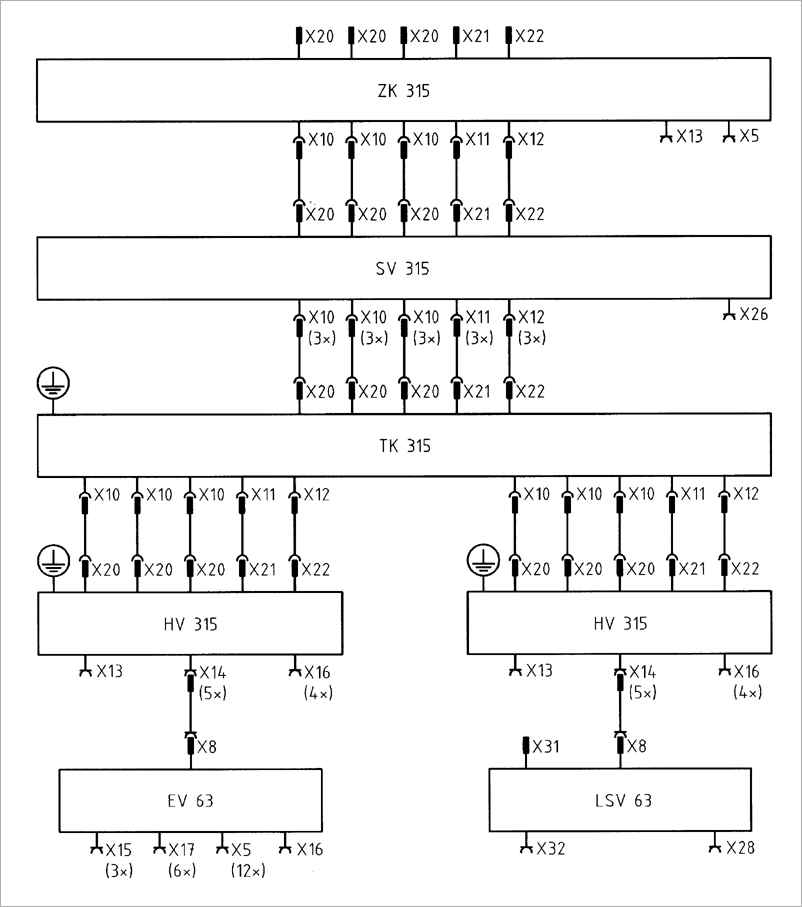

Beispiel Energieverteilungsplan 2Beispiel Energieverteilungsplan 2

Transportables Energieverteilungssystem mit einem Bemessungsstrom von 3 x 315A

Bemessungsspannung AC 230/400V



Hier klicken zum Vergrößern und Verkleinern



Die eingeklammerten Angaben geben die Stückzahlen der jeweils zugeordneten Steckdosen für die Mindestausrüstung an.

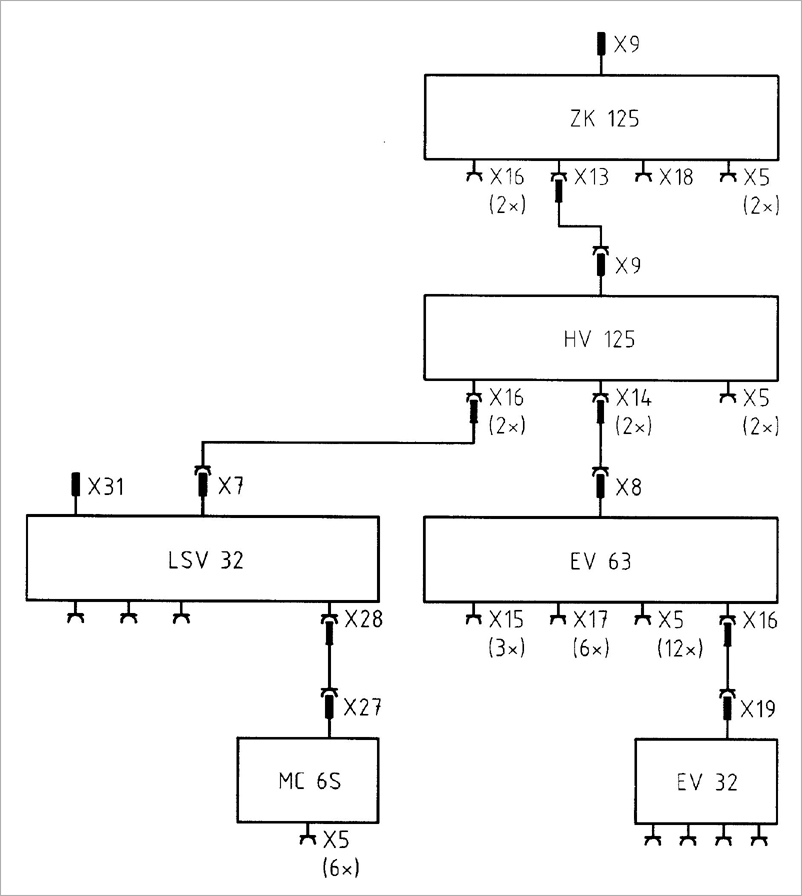

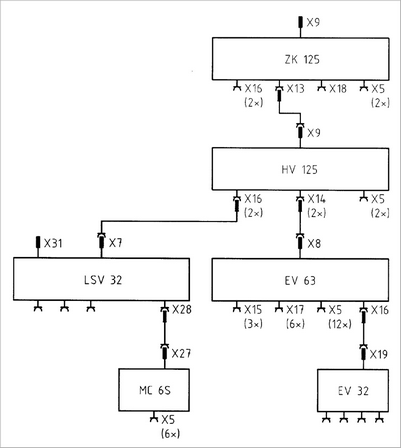

Beispiel Energieverteilungsplan 3Beispiel Energieverteilungsplan 3

Transportables Energieverteilungssystem mit einem Bemessungsstrom von 3 x 125A

Bemessungsspannung AC 230/400V



Hier klicken zum Vergrößern und Verkleinern



Die eingeklammerten Angaben geben die Stückzahlen der jeweils zugeordneten Steckdosen für die Mindestausrüstung an.





Bedeutung der Kurzzeichen in Übersichtsplänen zur EnergieverteilungBedeutung der Kurzzeichen in Übersichtsplänen zur Energieverteilung

Kurzzeichen

Benennung

X5

Steckdose Mit Schutzkontakt, 2P + PE, AC 250V nach DIN 49442 oder Steckdose AC 230V 16A, dreipolig nach DIN EN 60309-1 (VDE 0623 Teil 1)

X6

Anbaugerätestecker, 400V 32A, fünfpoliger nach DIN EN 60309-1 (VDE 0623 Teil 1)

X7

Anbaugerätestecker, 400V 32A, fünfpoliger nach DIN EN 60309-1 (VDE 0623 Teil 1)

X8

Anbaugerätestecker, 400V 63A, fünfpoliger nach DIN EN 60309-1 (VDE 0623 Teil 1)

X9

Anbaugerätestecker, 400V 125A, fünfpoliger nach DIN EN 60309-1 (VDE 0623 Teil 1)

X10

Sonderbausteckdose DIN 15564-1 AS 315

X11

Sonderbausteckdose DIN 15564-1 AS (Neutralleiter)

X12

Sonderbausteckdose DIN 15564-1 AS - PE

X13

Steckdose, 400V 125A fünfpolige nach DIN EN 60309-1 (VDE 0623 Teil 1)

X14

Steckdose, 400V 63A fünfpolige nach DIN EN 60309-1 (VDE 0623 Teil 1)

X15

Steckdose, 230V 63A dreipolige nach DIN EN 60309-1 (VDE 0623 Teil 1)

X16

Steckdose, 400V 32A fünfpolige nach DIN EN 60309-1 (VDE 0623 Teil 1)

X17

Steckdose, 230V 32A dreipolige nach DIN EN 60309-1 (VDE 0623 Teil 1)

X18

Steckdose, 400V 16A fünfpolige nach DIN EN 60309-1 (VDE 0623 Teil 1)

X19

Stecker, 400V 125A fünfpolige nach DIN EN 60309-1 (VDE 0623 Teil 1)

X20

Sonderbaustecker DIN 15563-1 AK 315 (Außenleiter)

X21

Sonderbaustecker DIN 15563-1 AK (Neutralleiter)

X22

Sonderbaustecker DIN 15563-1 AK - PE

X26

Gerätesteckdose für Kleinspannung 16A, zweipolige nach DIN 60309-2

(VDE 0623 Teil 20)

X27

Multicore - Gerätestecker; mehrpolige Steckverbindung 16A

X28

Multicore - Steckdose; mehrpolige Steckverbindung 16A

X29

Multicore - Gerätestecker; mehrpolige Steckverbindung 25A

X30

Multicore - Steckdose; mehrpolige Steckverbindung 25A

X31

Steckverbindung für Steuersignalweiterleitung, fünfpoliger Einbaugerätestecker

(XLR, AXR)

X32

Steckverbindung für Steuersignalweiterleitung, fünfpoliger Einbausteckdose

(XLR, AXR)





Mindestausrüstung Steckverbinder nach DIN 15565Mindestausrüstung Steckverbinder nach DIN 15565

Kurz-bezeichnung

Bemerkung

Bemessungs-spannung

Eingang

Ausgang







3 pol

Sch

16



32



63













5 pol





16



32



63

125

ODU

ZK63



3 * AC 230/ 400V 50 Hz

63A CEE

3











1





ZK125

(1)

125A CEE

2



1



1





1



ZK315

(2)

Klemme















1

1

























TK315



ODU

















2

SV315 / HV400



ODU

















3

























HV125



125A CEE

3



1



1



3





HV315



ODU

3



1



1



3

1



LRA 315

(3)

ODU













6





KV16

(3)

16A CEE

6

















KV32

(3)

32A CEE

12

















EV63

(3)

63A CEE

18



1

7











5kW Verteiler

(3)

63A CEE

6





4











Kreuzverteiler 63

(3)

63A CEE

1











3





63-32

(3)

63A CEE









3









63-16

(3)

63A CEE





6













(1) Zähler mit Wandler 125 / 5

(2) Zähler mit Wandler 400 / 5

(3) Verteiler und Bestückung sind nicht in der DIN 15565 enthalten.





Übung NetzplanungÜbung Netzplanung

Bei einer TV-Hallenproduktion werden folgende Anforderungen an die Energieversorgung gestellt:



Ü-Wagen

04 x 30 kW Ausführung der Übergabestelle : 63A CEE / 5 pol.

01 x 60 kW Ausführung der Übergabestelle : 125A CEE / 5 pol.

04 x 32A CEE / 5 pol.

12 x 3kW Ausführung der Übergabestelle :  Schuko 16A



Dimmer City 1

03 x 70 kW Ausführung der Übergabestelle : 125 A CEE / 5 pol.

04 x 63 A CEE / 5 pol.

06 x 32 A CEE / 5 pol.

12 x 16A CEE / 5 pol.

02 x Schuko 16A



Dimmer City 2

02 x 125 A CEE / 5 pol.

04 x 63 A CEE / 5 pol.

06 x 32 A CEE / 5 pol.

12 x 16A CEE / 5 pol. (je 6kW syn. Last)

02 x Schuko 16A



Beschallung

300A Symmetrisch auf 3*125A CEE / 5 pol.



Gastronomie

06 x 16 A CEE / 5 pol.

08 x Schuko 16A

02 * 10kW / Übergabestelle : 25A Perilex



Umfeld der Halle

04 x 18 kW Stufenlinsenscheinwerfer (125A CEE / 230V )

08 x 4 kW Stufenlinsenscheinwerfer (EVG 230V)

06 x 7kW Space Cannon (32A CEE / 1 Phase / 230V)



Anschlussmöglichkeiten:

Ü- Wagen Standort:

Trafostation 1, 400 kW mit 3 NH - Trenner als Abgang

Dimmercity 1:

Trafostation 2, 400 kW mit 3 NH - Trenner als Abgang

Dimmercity 2:

Trafostation 3, 1MW mit 6 NH - Trenner als Abgang

Beschallung:

Trafostation 4, 400 A auf 2 NH Trenner als Abgang

Umfeldbeleuchtung

Aggregat TWIN



Aufgabenstellung:

Erstellen Sie für die einzelnen Anschlussorte eine Leistungsberechnung sowie einen Netzplan zur Errichtung der Anlage ebenso entsprechende Stücklisten, Verteiler und Kabelzwischenstücke. Bestimmen Sie die Größe des Aggregates, welches zur Versorgung der Umfeldbeleuchtung nötig ist.

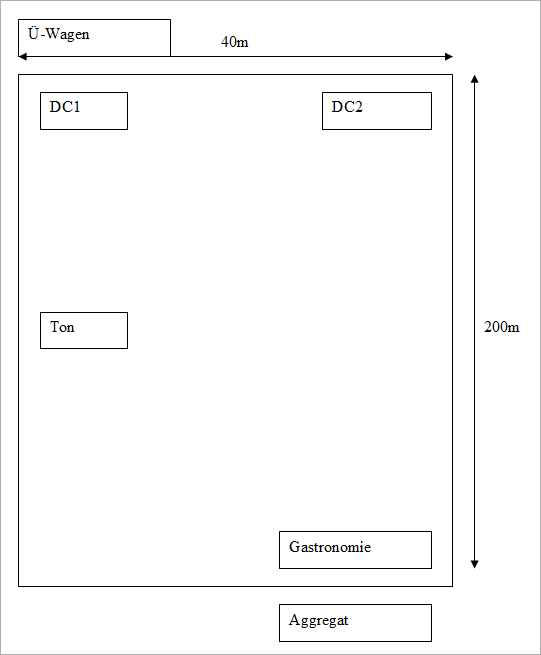

Übersichtsplan zur Übung NetzplanungÜbersichtsplan zur Übung Netzplanung



700300_004_EXAMPLE
