004 AutoSTAGE - Arbeiten mit dem Objektfang



Hier Klicken zum Ansehen

Hier Klicken zum Herunterladen



Mit dem Objektfang von AutoCAD können Sie Positionen auf Objekten präzise festlegen oder fangen. AutoCAD bietet eine Fülle von Objektfangmodi. Eingeschaltet wird der Objektfang über die Entwurfseinstellungen (siehe AutoCAD - Entwurfseinstellungen) oder über den Tastatur-Shortcut F3. Durch Klicken mit der linken Maustaste auf den Button OFANG wird der Objektfang ein- und ausgeschaltet. Wird mit der rechten Maustaste auf den OFANG-Button geklickt, öffnet sich ein Kontextmenü, in dem direkt verschiedene Objektfangmodi ein- und ausgeschaltet werden können. Über das Kontextmenü kann ebenfalls das Einstellungsfenster des Objektfangs geöffnet werden, in dem weiteren Einstellungen vorgenommen werden können. Mehr Informationen zum Objektfang finden Sie in der AutoCAD-Hilfe (Aufrufen mit F1 aus AutoCAD) unter dem Stichwort OFANG.

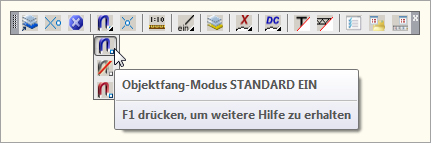

AutoSTAGE 2D Controlbox - Fangmodus

Über den AutoSTAGE-Werkzeugkasten AutoSTAGE Controlbox kann der Objektfang ebenfalls ein- und ausgeschaltet sowie das Einstellungsfenster geöffnet werden.



Der Objektfang ist ein sehr wichtiges Werkzeug bei der Arbeit mit AutoCAD. Allerdings kommt der "normale" Objektfang an seine Grenzen, sobald mehrer Linien oder Symbole nahe beieinander oder übereinander liegen. Wird der Objektfang für komplexere Symbole oder bei einer Ansammlung von Symbolen verwendet, ist die Wahrscheinlichkeit groß, dass unerwünschte Punkte innerhalb der Symbole gefangen werden.



XPOINT eines Scheinwerfers

Für diesen Fall gibt es das System der AutoSTAGE XPOINTS. Das XPOINT-System schafft eine Vereinfachung des Objektfangs für alle AutoSTAGE-Symbole. Jedem AutoSTAGE-Symbol, abgesehen von wenigen Ausnahmen, ist mindestens ein Fangpunkt zugeordnet, dem XPOINT. Der XPOINT ist ein einfacher geometrischer Punkt, der immer an einer (oder auch mehreren) strategischen Stelle des Symbols angeordnet ist. AutoSTAGE XPOINTS werden immer als blaues Kreuz ausgeführt (siehe Bild links). Über den Objektfangmodus PUNKT können die XPOINTS des Symbols gefangen werden, weitere Objektfangmodi sind nicht nötig, um ein AutoSTAGE-Symbol für die Bearbeitung zu fangen.

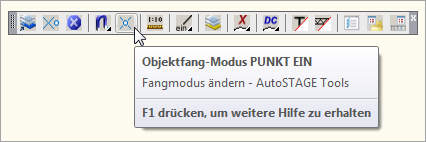

AutoSTAGE 2D Controlbox - Fangmodus

Über den AutoSTAGE-Werkzeugkasten AutoSTAGE Controlbox kann der Objektfangmodus PUNKT eingeschaltet werden (siehe Bild links). Alle anderen Objektfangmodi sind dabei ausgeschaltet. Durch Klicken auf das Hufeisensymbol im selben Werkzeugkasten werden die normalen Fangmodi wiederhergestellt.



XPOINTS an einer Traverse

Die XPOINTS sind sehr effektiv beim Zusammenfügen von Traversen. Ist der Objektfangmodus PUNKT eingeschaltet, dann werden nur die XPOINTS gefangen, die an den Ecken der Traversen positioniert sind. So können verschiedene Traversenstrecken passgenau aneinander gesetzt werden.



Sichtbare XPOINTS werden nicht gedruckt!





XPOINTS Ein- und Ausschalten        XPOINTS Ein- und Ausschalten

Zur Verbesserung der Übersicht einer Zeichnung kann es sinnvoll sein, die Anzeige der XPOINTS auszuschalten. Dadurch wird die Anzahl der anzuzeigenden Objekte in der Zeichnung vermindert, die Übersichtlichkeit wird verbessert und gegebenenfalls auch die Performance der Zeichnung verbessert. Es gibt drei verschiedene Methoden, die Ansicht der XPOINTS zu verändern.

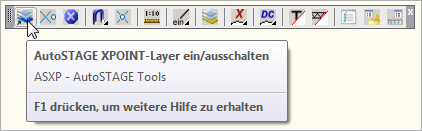

AutoSTAGE 2D Controlbox - ASXP

Der erste Button in der AutoSTAGE Controlbox ist der AutoSTAGE-Befehl ASXP. Alle XPOINTS liegen auf separaten Layer. Mit diesem Befehl werden die XPOINT-Layer gefroren oder getaut, alle XPOINTS in einer Zeichnung sind damit ein- und ausgeschaltet. Wenn die XPOINTS ausgeschaltet sind, können diese mit dem Fangmodus PUNKT nicht mehr gefangen werden.



Wir empfehlen, den Befehl ASXP zum Ein- und Ausschalten der XPOINTS zu verwenden!

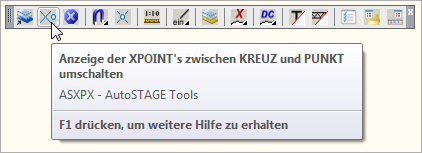

AutoSTAGE 2D Controlbox - ASXPX

Mit dem AutoSTAGE-Befehl ASXPX kann die Anzeige der XPOINTS umgeschaltet werden zwischen der Anzeige eines Kreuzes oder eines Punktes. Der Punkt wird dann anstelle eines Kreuzes mit nur einem Pixel in der Zeichnung dargestellt. Die Darstellung der XPOINTS als Punkt hat den Vorteil, dass keine "störende" Kreuze in der Zeichnung zu sehen sind aber trotzdem alle XPOINTS mit dem Fangmodus PUNKT gefangen werden können.

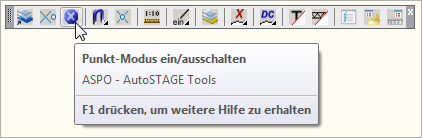

AutoSTAGE 2D Controlbox - ASPO

Mit dem AutoSTAGE-Befehl ASPO werden alle Punkte in einer Zeichnung unabhängig von den XPOINT-Layern ein- und ausgeschaltet. Bei ausgeschalteten Punkten können diese nicht mehr mit dem Fangmodus PUNKT gefangen werden.
