Analog zur Realität kann jedem AutoSTAGE-Symbol, sofern es ein elektrisches Gerät symbolisiert, in der Zeichnung eine Zuleitungslänge zugewiesen werden.

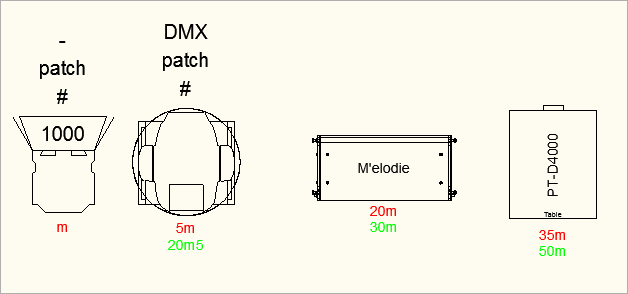

Bei der Zuleitungslänge wird unterschieden zwischen Stromzuleitungen und Signalzuleitungen. Stromzuleitungen werden in der Zeichnung immer in roter Schrift angezeigt, Signalzuleitungen werden immer in grüner Schrift angezeigt (siehe Bild). Alle Zuleitungslängen werden in Meter (m für Strom, m für Signal) angegeben. Eine Ausnahme sind die Längen für Signalzuleitungen für Scheinwerfer, die mit DMX angesteuert werden. In diesem Fall ist hinter der Einheit m die XLR-Polzahl als 3 oder 5 angegeben (siehe im Bild den zweiten Scheinwerfer).
Beim Einfügen eines AutoSTAGE-Symbols mit einer Zuleitung ist dieser keine Länge zugeordnet. Im Attribut der Zuleitung ist dann nur die Einheit mit einem m hinterlegt (siehe im Bild den ersten Scheinwerfer). Zuleitungslängen werden, z. B. beim Zählen, nur ausgewertet, wenn auch tatsächlich eine Länge eingegeben wurde.
Standardmäßig ist die Anzeige der Zuleitungslänge beim ersten Einfügen von einem AutoSTAGE-Symbol mit einer Zuleitung ausgeschaltet.
Anzeige der Zuleitungslänge von Scheinwerfern ein- und ausblenden

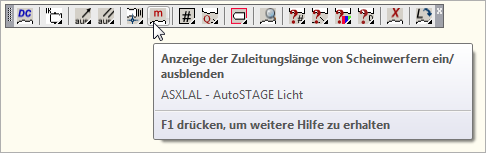

Mit dem AutoSTAGE-Befehl ASXLAL wird die Ansicht der Zuleitungslänge für Scheinwerfer ein- und ausgeblendet.
Sehen Sie das Kapitel Attribute ein- und ausblenden für Befehle zum ein- und ausblenden von weiteren Attributen.
Sehen Sie das Kapitel Attribute von Scheinwerfer vergrößern und verkleinern, und finden Sie heraus, wie die Größe von Scheinwerferattribute verändert werden kann. |
Anzeige der Zuleitungslänge von Lautsprechern ein- und ausblenden

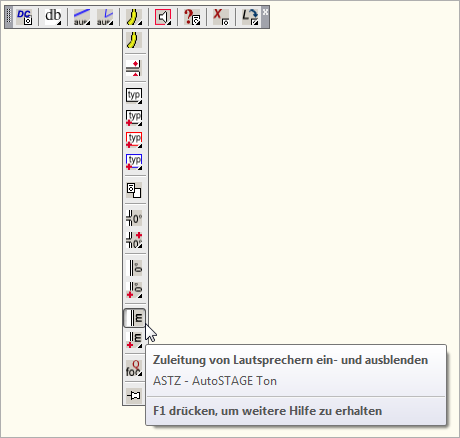

Mit dem AutoSTAGE-Befehl ASTZ wird die Ansicht der Zuleitungslänge für Lautsprecher ein- und ausgeblendet.
Sehen Sie dazu ebenfalls das Kapitel Zuleitungslängen von Lautsprechern ein- und ausblenden. |
Anzeigegröße der Zuleitung von Lautsprechern ändern

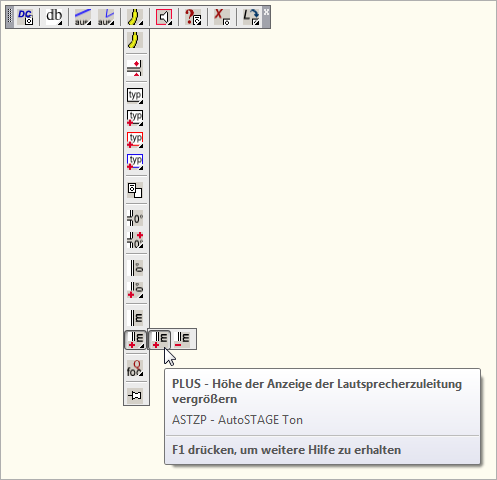

Mit dem AutoSTAGE-Befehl ASTZP wird der Text der Zuleitungslänge für Lautsprecher vergrößert, mit ASTZM verkleinert.

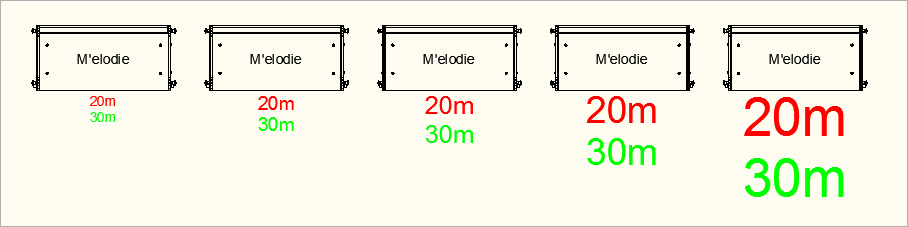

Diese Befehle gelten immer nur für alle Lautsprechersymbole in der Zeichnung. Einzelne Zuleitungen lassen sich nicht separat vergrößern oder verkleinern (Dies ist zu Demonstrationszwecken im Bild anders dargestellt. Tatsächlich haben alle Zuleitungen immer die gleiche Größe).
Sehen Sie dazu ebenfalls das Kapitel Zuleitungslängen vergrößern und verkleinern. |
Anzeige der Zuleitungslänge von Videosymbolen ein- und ausblenden

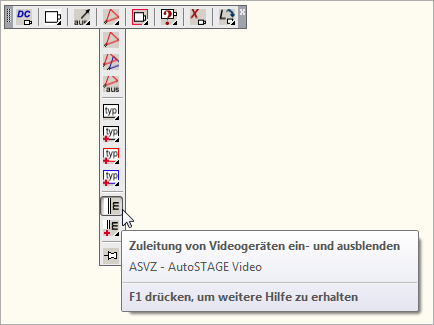

Mit dem AutoSTAGE-Befehl ASVZ wird die Ansicht der Zuleitungslänge für Videosymbole ein- und ausgeblendet.
Sehen Sie dazu ebenfalls das Kapitel Zuleitungslängen ein- und ausblenden. |
Anzeigegröße der Zuleitung von Videosymbolen ändern

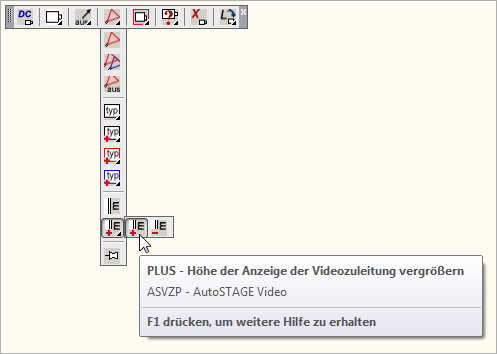

Mit dem AutoSTAGE-Befehl ASVZP wird der Text der Zuleitungslänge für Videosymbole vergrößert, mit ASVZM verkleinert.

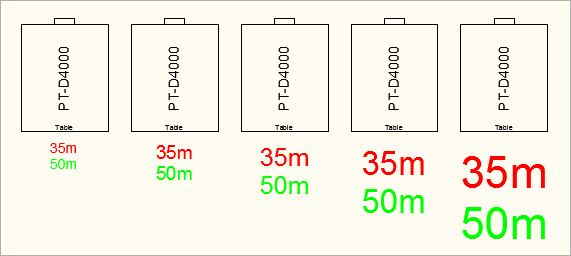

Diese Befehle gelten immer nur für alle Videosymbole in der Zeichnung. Einzelne Zuleitungen lassen sich nicht separat vergrößern oder verkleinern (Dies ist zu Demonstrationszwecken im Bild anders dargestellt. Tatsächlich haben alle Zuleitungen immer die gleiche Größe).
Sehen Sie dazu ebenfalls das Kapitel Zuleitungslängen vergrößern und verkleinern. |
Grundsätzlich wird mit dem AutoSTAGE-Befehl ASM die Längen einer Stromzuleitung bestimmt. Handelt es sich jedoch um ein Gerät (wie z. B. einem passiven Lautsprecher), der nur eine Signalzuleitung besitzt, dann wird mit ASM die Zuleitungslänge der Signalzuleitung bestimmt. Handelt es sich um ein Gerät mit einer Stromzuleitung und einer Signalzuleitung (wie z. B. bei einem aktiven Lautsprecher), dann wird die Zuleitungslänge der Stromzuleitung mit ASM und die Zuleitungslänge der Signalzuleitung mit ASMS bestimmt. Eine Ausnahme sind Zuleitungslängen für DMX-fähige Geräte wie Moving Lights: hier wird die Länge der DMX-Zuleitung mit dem Befehl ASMD bestimmt. Bereits vergebene Längen lassen sich zurücksetzen, in dem bei der Längenabfrage kein Wert eingegeben wird.
