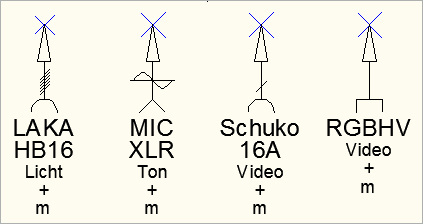

Ähnlich wie bei den Linientypen (siehe Arbeiten mit Linientypen) lassen sich mit AutoSTAGE Symbole in die Zeichnung einfügen, die Strom- oder Signalleitungen symbolisieren. Nach dem Einfügen eines Leitungssymbols und dem Zuweisen einer Länge mit dem AutoSTAGE-Befehl ASM (siehe Zuleitungslängen anzeigen und eingeben) werden diese in den Countlisten ausgewertet. Damit lässt sich bereits in der Zeichnung eine Materialliste für Strom- und Signalleitungen erstellen. Leitungen werden nur ausgewertet, wenn diesen eine Länge zugewiesen wurde! Darüber hinaus kann jeder Leitung eine Bemerkung zugeordnet werden.
Jeder Leitung ist ein Gewerke zugeordnet. Das Gewerke einer Leitung bestimmt, über welche Countliste die Leitung ausgewertet wird. Mögliche Gewerke sind Licht, Ton, Video, Catering und Sonstige. Das Gewerke wird bestimmt anhand des Haupt-Werkzeugkasten (Licht, Ton, Video, Zubehör = Catering + Sonstige), aus dem die Leitung eingefügt wird.

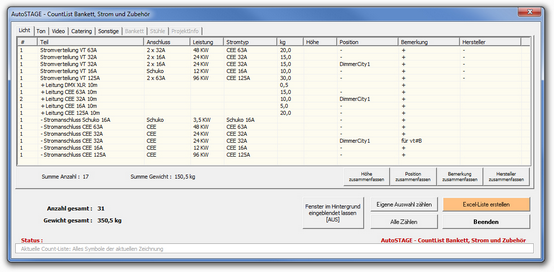

Alle Stromverteiler, Stromanschlüsse, Leitungen und Flycases in der Zeichnung werden gesammelt in der Zubehör-Countliste ausgewertet. In der Zubehör-Countliste werden die Gewerke in verschiedenen Reiter sortiert. Die Zubehör-Countliste wird mit dem AutoSTAGE-Befehl ASZC aufgerufen (siehe Arbeiten mit Countlisten). Über die Zubehör-Countliste lassen sich alle Stromsymbole in der Zeichnung zur Stromplanung auswerten.
Alternativ kann eine AutoSTAGE-Leitung über einen AutoSTAGE-Befehl eingefügt werden. Alle AutoSTAGE-Leitungen werden auf dem aktuellen Layer eingefügt, unabhängig davon, aus welchen Werkzeugkasten die Leitung aufgerufen wurde.
Leitung-Flyout Licht-Werkzeugkasten = Leitung mit Gewerke Licht
Leitung-Flyout Ton-Werkzeugkasten = Leitung mit Gewerke Ton
Leitung-Flyout Video-Werkzeugkasten = Leitung mit Gewerke Video
Leitung-Flyout Catering des Zubehör-Werkzeugkasten = Leitung mit Gewerke Catering
Leitung-Flyout Sonstige des Zubehör-Werkzeugkasten = Leitung mit Gewerke Sonstige
Das Gewerke einer beliebigen Leitung kann jederzeit geändert werden. Dieses wird mit den AutoSTAGE-Befehlen ASGE durchgeführt (siehe Gewerke ändern). Damit wird jede Leitung unabhängig von dem Werkzeugkasten ausgewertet, aus dem diese eingefügt wurden. Entscheidend für die Auswertung der Leitung ist immer das Gewerke.
Alle LICHT-Leitungen, alphabetisch sortiert
|
Alle TON-Leitungen, alphabetisch sortiert
|
Alle VIDEO-Leitungen, alphabetisch sortiert
|
Alle CATERING-Leitungen, alphabetisch sortiert
|
Alle SONSTIGE-Leitungen, alphabetisch sortiert
|
