AutoSTAGE bietet die Möglichkeit, mit beschrifteten Linien (den sog. Linientypen) zu arbeiten. Die AutoSTAGE-Linien entsprechen den verschiedenen Strom- und Signalleitungen, die in der Theater- und Veranstaltungstechnik eingesetzt werden. Mit den beschrifteten Linien können Kabel- und Signalwege in einer Zeichnung angedeutet werden.
Jedes Gewerke besitzt eigene Linientypen (wie z. B. Laka-Linientypen für den Lichtbereich oder RGB-Linientypen für den Videobereich) und gewerkeübergreifende Linientypen (wie z. B. Linientypen für Strom oder Netzwerk). AutoSTAGE-Linien werden über eigene Flyouts in den Haupt-Werkzeugkästen Licht, Ton, Video und Zubehör aufgerufen und gezeichnet. Alternativ kann eine AutoSTAGE-Linie über einen AutoSTAGE-Befehl gezeichnet werden. Alle AutoSTAGE-Linien werden auf dem aktuellen Layer gezeichnet, unabhängig davon, aus welchen Werkzeugkasten die Linie aufgerufen wurde.
Linientyp-Flyout des Licht-Werkzeugkasten
Linientyp-Flyout des Ton-Werkzeugkasten
Linientyp-Flyout des Video-Werkzeugkasten
Linientyp-Flyout des Zubehör-Werkzeugkasten
+ WICHTIGER HINWEIS zum Drucken von Linientypen
Alle Linientypen, alphabetisch sortiert
|
Alle Linientypen laden und entladen

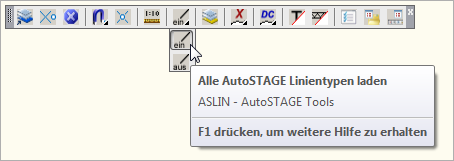

Unabhängig von den Linientypen-Flyouts der AutoSTAGE-Werkzeugkästen können alle AutoSTAGE-Linientypen mit dem Befehl ASLIN geladen werden.

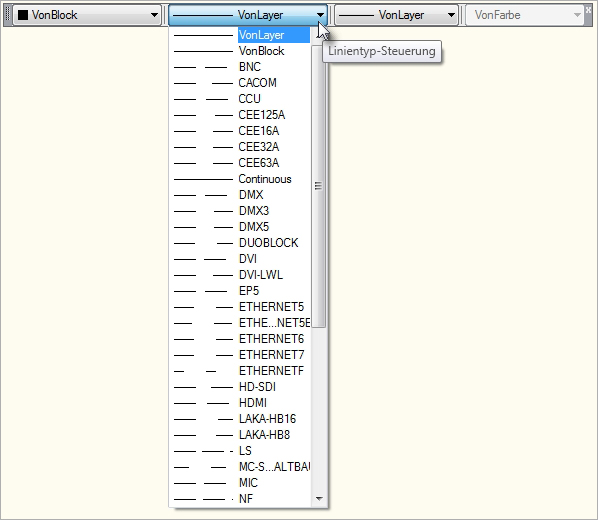

Die Linientypen stehen nach dem Laden in der Linientypen-Steuerung des Eigenschaften-Werkzeugkasten von AutoCAD bereit.

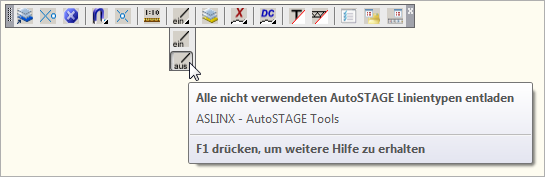

Wenn die Linientypen nicht mehr benötigt werden, dann können diese mit dem Befehl ASLINX entladen werden. Dabei werden nur Linientypen entladen, die in der Zeichnung nicht verwendet werden. Verwendete Linientypen bleiben weiterhin in der Linientypen-Steuerung erhalten.
|
