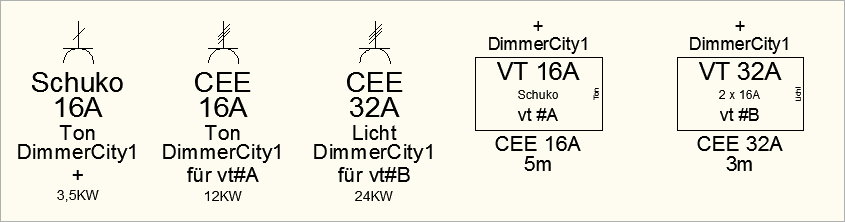

Zur Stromplanung können mit AutoSTAGE Stromverteiler und Stromanschlüsse in eine Zeichnung eingefügt werden.
Jedem Stromverteiler oder -Anschluss ist ein Gewerke zugeordnet. Das Gewerke bestimmt, über welche Countliste der Stromverteiler oder -Anschluss ausgewertet wird. Mögliche Gewerke sind Licht, Ton, Video, Catering und Sonstige. Das Gewerke wird bestimmt anhand des Haupt-Werkzeugkasten (Licht, Ton, Video, Zubehör = Catering + Sonstige), aus dem der Stromverteiler oder -Anschluss eingefügt wird.
Alle Stromverteiler, Stromanschlüsse, Leitungen und Flycases in der Zeichnung werden gesammelt in der Zubehör-Countliste ausgewertet. In der Zubehör-Countliste werden die Gewerke in verschiedenen Reiter sortiert. Die Zubehör-Countliste wird mit dem AutoSTAGE-Befehl ASZC aufgerufen (siehe Arbeiten mit Countlisten). Über die Zubehör-Countliste lassen sich alle Stromsymbole in der Zeichnung zur Stromplanung auswerten.
Stromverteiler und -Anschlüsse werden auf dem aktuellen Layer eingefügt, unabhängig davon, aus welchen Werkzeugkasten der Stromverteiler oder -Anschluss eingefügt wurde.

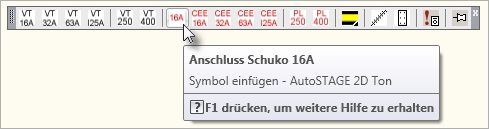

Flyout Licht-Werkzeugkasten für Stromverteiler und Stromanschlüsse mit dem Gewerke Licht
Flyout Ton-Werkzeugkasten für Stromverteiler und Stromanschlüsse mit dem Gewerke Ton
Flyout Video-Werkzeugkasten für Stromverteiler und Stromanschlüsse mit dem Gewerke Video
Flyout Catering-Werkzeugkasten für Stromverteiler und Stromanschlüsse mit dem Gewerke Catering
Flyout Sonstige-Werkzeugkasten für Stromverteiler und Stromanschlüsse mit dem Gewerke Sonstige
Das Gewerke eines beliebigen Stromverteilers oder -Anschlusses kann jederzeit geändert werden. Dieses wird mit den AutoSTAGE-Befehlen ASGE durchgeführt (siehe Gewerke ändern). Damit wird jeder Stromverteiler oder -Anschluss unabhängig von dem Werkzeugkasten ausgewertet, aus dem diese eingefügt wurden. Entscheidend für die Auswertung ist immer das Gewerke.

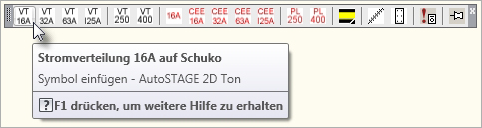

Stromverteiler werden über die Strom-Flyouts der Haupt-Werkzeugkasten (Licht, Ton, Video, Zubehör) eingefügt.

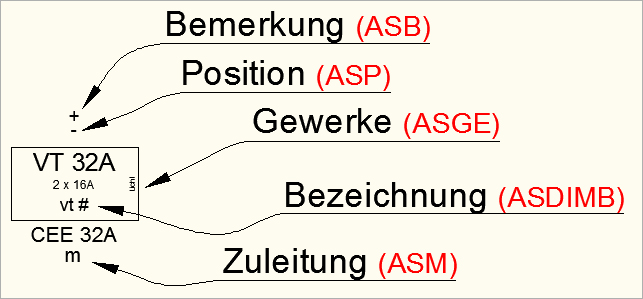

Jeder Stromverteiler hat verschiedene Attribute, die mit folgenden Befehlen verändert werden können:
Bemerkung Bearbeiten mit ASB (siehe Bemerkung eingeben).
Position Bearbeiten mit ASP (siehe Position eingeben).
Gewerke Ändern mit ASGE (siehe Gewerke ändern).
Bezeichnung Jeder Stromverteiler muss eine eindeutige Bezeichnung besitzen. Diese wird mit dem AutoSTAGE-Befehl ASDIMB (siehe Dimmer und Stromverteilungen zum Patchen vorbereiten) zugewiesen.
Zuleitung Ändern mit ASM (siehe Zuleitungslängen anzeigen und eingeben).
|
Stromverteiler werden über die Strom-Flyouts der Haupt-Werkzeugkasten (Licht, Ton, Video, Zubehör) eingefügt.

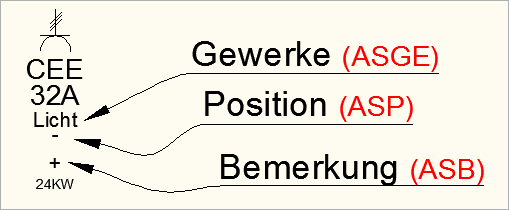

Jeder Stromanschluss hat verschiedene Attribute, die mit folgenden Befehlen verändert werden können:
Gewerke Ändern mit ASGE (siehe Gewerke ändern).
Position Bearbeiten mit ASP (siehe Position eingeben).
Bemerkung Bearbeiten mit ASB (siehe Bemerkung eingeben). |
