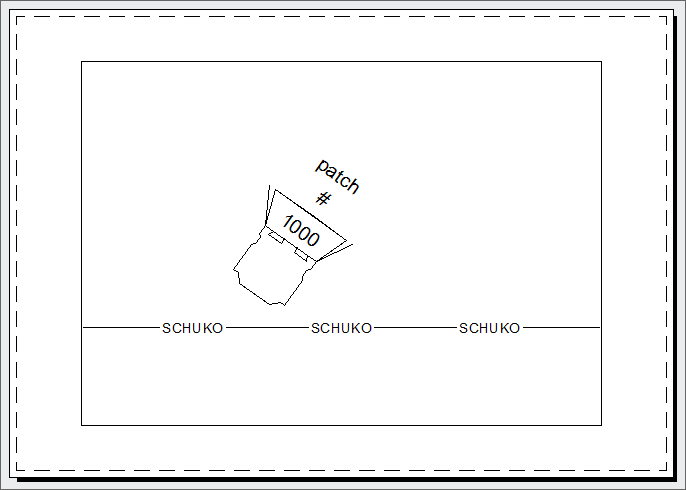

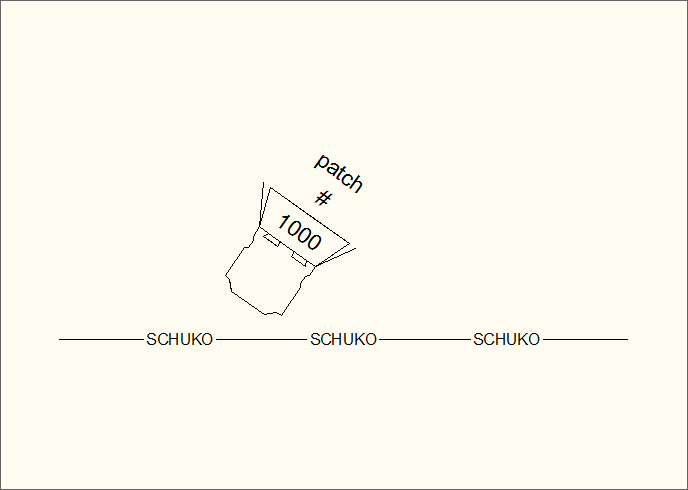

Damit AutoSTAGE-Linientypen sowohl im Modellbereich wie auch im Layoutbereich optimal zu lesen sind, muss darauf geachtet werden, dass im Linientyp-Manager die Option Papierbereichseinheiten zum Skalieren verwenden ausgeschaltet ist.



Wenn Sie die Zeichnungsvorlage AutoSTAGE.dwt verwenden, dann ist die Option Papierbereichseinheiten zum Skalieren verwenden beim Öffnen einer neuen Zeichnung automatisch ausgeschaltet.

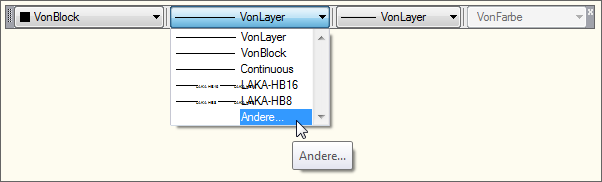

Der Linientyp-Manager wird über die Linientyp-Steuerung aufgerufen.

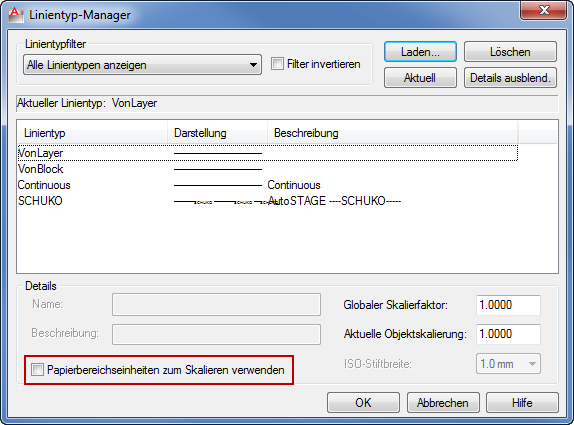

Die Option Papierbereichseinheiten zum Skalieren verwenden muss ausgeschaltet sein, damit AutoSTAGE-Linientypen sowohl im Modellbereich wie auch in einzelnen Layouts die gleiche Skalierung besitzen.
