Logbuch verwenden

 Vorheriger Eintrag Nächste Eintrag JavaScript is required for expanding text JavaScript is required for the print function Senden Sie uns Ihr Feedback zu dieser Seite!

Mit dem Logbuch können Sie Informationen zu einem Projekt in der Zeichnung speichern. Der Logbuch-Editor wird geöffnet mit dem Befehl ASLOG oder aus dem AutoSTAGE Toolbox Werkzeugkasten.

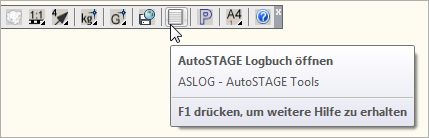

ASLOG - AutoSTAGE Logbuch



Hier klicken zum Vergrößern und Verkleinern

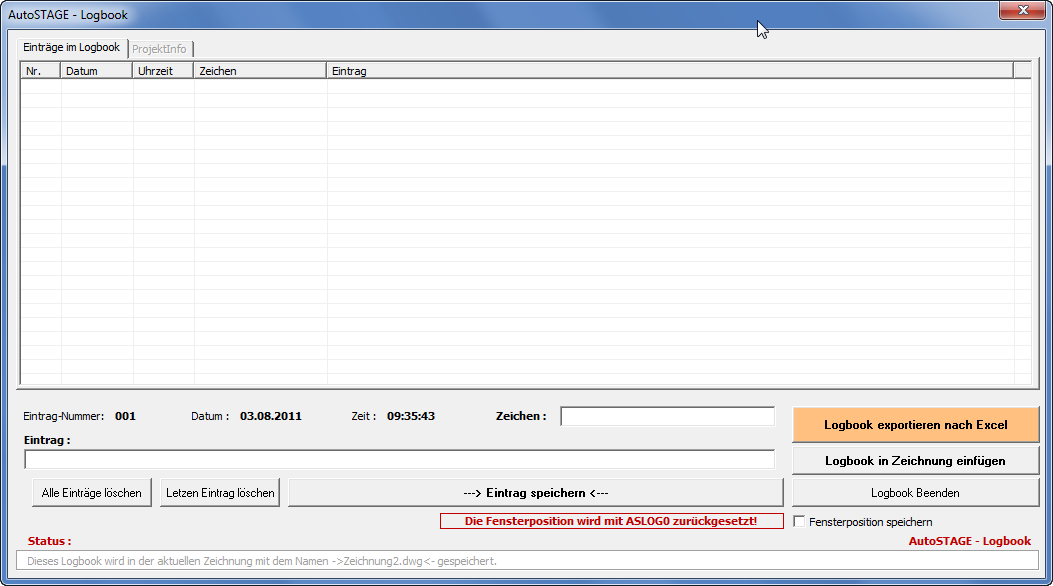

Das Logbuch ist in verschiedenen Spalten aufgeteilt. Jeder Eintrag bekommt eine Nummer mit einem Datums- und Zeitstempel. Ebenso wird festgehalten, wer den Eintrag erstellt hat. Ein Eintrag wird über den Button --> Eintrag speichern <-- erstellt. Mit dem Button Letzten Eintrag löschen wird dieser gelöscht. Über den Button Alle Einträge löschen werden alle Einträge aus der Liste gelöscht.



Alle Einträge werden unsichtbar in der Zeichnung gespeichert und stehen nach jedem Öffnen der Zeichnung über das Logbuch zur Verfügung.





Logbuch nach Excel exportieren        Logbuch nach Excel exportieren

Zusätzlich können Sie das Logbuch über Logbook exportieren nach Excel nach Excel exportieren.

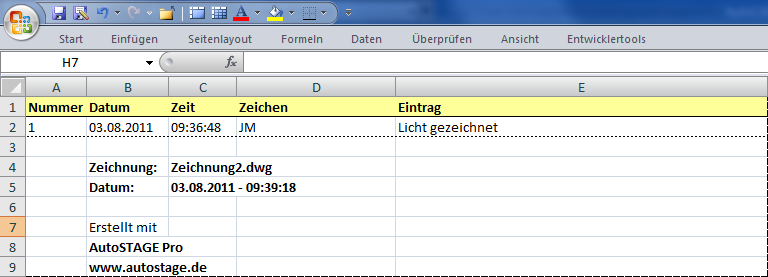

Das nach Excel exportierte Logbuch





Logbuch in die Zeichnung einfügen        Logbuch in die Zeichnung einfügen

Das Logbuch kann über den Button Logbook in Zeichnung einfügen als Tabelle in die Zeichnung eingefügt werden.

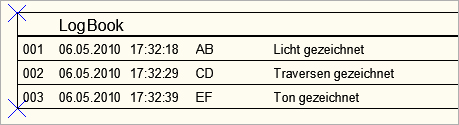

Das Logbuch als Tabelle in der Zeichnung



Durch Doppelklicken auf das Logbuch wird der Logbuch-Editor geöffnet. Nach dem Hinzufügen eines Eintrags in das Logbuch kann die Tabelle in der Zeichnung über den Button Logbook in Zeichnung aktualisieren aktualisiert werden.





Fensterposition speichern        Fensterposition speichern

Die Position des Logbuch-Fensters kann gespeichert werden.

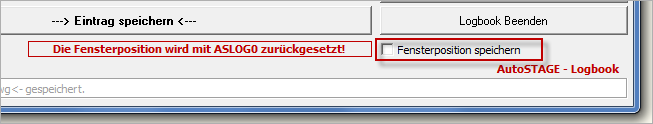

Fensterposition speichern



Wenn das Kästchen Fensterposition speichern angeklickt ist, dann wird die aktuelle Fensterposition gespeichert. Nach dem Schließen und wieder Öffnen des Logbuchs wird das Fenster in der gespeicherten Fensterposition geöffnet.



Die Fensterposition wird mit dem Befehl ASLOG0 zurückgesetzt!





Benutzeranpassung der Logbuch-Tabelle für die Zeichnung        Benutzeranpassung der Logbuch-Tabelle für die Zeichnung

Sie können die Ansicht der Tabelle des Logbuchs in der Zeichnung nach Ihren Bedürfnissen anpassen. So können Sie zum Beispiel ein Firmenlogo im Tabellenkopf plazieren.



Gehen Sie folgendermaßen vor, um die Logbuch-Tabelle anzupassen:



•Öffnen Sie den Windows-Explorer und suchen Sie den Installationsordner von AutoSTAGE (z.b. C:\Programme\AutoSTAGE Pro)



•Öffnen Sie den Ordner 290000.



•In dem Ordner finden Sie folgende AutoCAD-Datei:



490000.dwg

Tabellenüberschrift des Logbuchs

490001.dwg

Tabelleneintrag des Logbuchs

490002.dwg

Tabellenabschluss des Logbuchs



•Öffnen Sie die entsprechende AutoCAD-Datei mit einem Doppelklick. Diese wird nun in AutoCAD geladen und kann von Ihnen bearbeitet werden.



Legen Sie sich eine Sicherheitskopie der Datei an, damit Sie unbeabsichtigte Änderungen wieder rückgängig machen können!



•Anpassen der Tabellenüberschrift:



Tabellenüberschrift des Logbuchs anpassen



Verändern Sie die Tabellenüberschrift nach Ihrem Geschmack!



Alle im Bild rot markierten Einträge sind Attribute und dürfen nicht umbenannt werden!



Wenn Sie die Höhe der Tabellenüberschrift verändern, dann müssen Sie die neue Höhe in Millimeter als Wert in das Attribut XLOG_HEIGHT eintragen (z. B. 100).



Die Tabellenüberschrift wird in dem Attribut XLOG gespeichert. Der Wert des Attributs beträgt standardmäßig LogBook. Ändern Sie den Wert, wenn Sie eine andere Überschrift bevorzugen.



Definieren Sie zum Abschluss mit dem Befehl BASIS den Basispunkt der Tabellenüberschrift. Der Basispunkt ist der Punkt, an dem die Tabelle in die Zeichnung eingefügt wird. Der Basispunkt muss auf der linken oberen Ecke der Umrandung liegen.



•Anpassen der Tabelleneintrags:



Tabelleneintrag des Logbuchs anpassen



Verändern Sie die Tabelleneintrag nach Ihrem Geschmack!



Alle im Bild rot markierten Einträge sind Attribute und dürfen nicht umbenannt werden!



Wenn Sie die Höhe des Tabelleneintrags verändern, dann müssen Sie die neue Höhe in Millimeter als Wert in das Attribut XLOG_HEIGHT eintragen (z. B. 100).



Definieren Sie zum Abschluss mit dem Befehl BASIS den Basispunkt des Tabelleneintrags. Der Basispunkt ist der Punkt, an dem der Legendeneintrag in die Zeichnung eingefügt wird. Der Basispunkt muss auf der linken oberen Ecke der Umrandung liegen.



•Anpassen des Tabellenabschluss:



Tabellenabschluss des Logbuchs anpassen



Verändern Sie den Tabellenabschluss nach Ihrem Geschmack!



Definieren Sie zum Abschluss mit dem Befehl BASIS den Basispunkt des Tabellenabschluss. Der Basispunkt ist der Punkt, an dem der Tabellenabschluss in die Zeichnung eingefügt wird. Der Basispunkt muss auf der linken unteren Ecke der Umrandung liegen.



•Speichern Sie zum Schluß die Datei unter dem gleichen Namen, um die Änderungen zu sichern.
