Jedem Gerät mit einer DMX-Adresse lässt sich eine DMX-Linie zuweisen. Die DMX-Linie ist gekennzeichnet mit einem Buchstabe von A bis Z.



Zur Eingabe der DMX-Adresse für Scheinwerfer sehen Sie das Kapitel DMX-Adressen eingeben, zur Eingabe der DMX-Adresse für Dimmer sehen Sie das Kapitel Dimmer und Stromverteilungen zum Patchen vorbereiten.

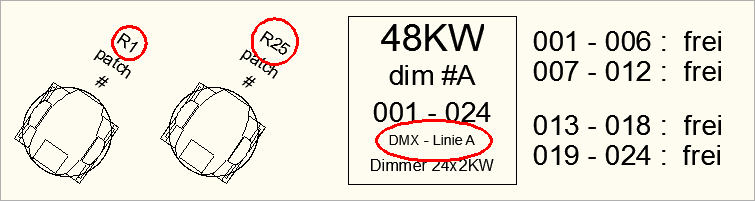

Anzeige der DMX-Linien in der Zeichnung



Mit dem AutoSTAGE-Befehl ASDL und den Varianten davon wird die DMX-Linie als Buchstabe eingegeben. Im Licht-Toolbox-Werkzeugkasten finden Sie ein Flyout, unter dem die verschiedenen ASDL-Befehle zusammengefasst sind.





ASDL - Einzelne DMX-Linien zuweisen

ASDL -  Einzelne DMX-Linien zuweisen

Weist einem Gerät eine neue DMX-Linie zu.



Befehl: ASDL

...AutoSTAGE / DMX-Linie beschriften

...AutoSTAGE / Gerät mit DMX-Linie auswählen -->

...AutoSTAGE / DMX-Linie eingeben (A-Z): B

...AutoSTAGE / DMX-Linie erfolgreich beschriftet





ASDLL - Einzelne DMX-Linien zuweisen

ASDLL -  Einzelne DMX-Linien zuweisen

Weist einem Gerät eine neue DMX-Linie zu.



Befehl: ASDLL

...AutoSTAGE / Mehrere Geräte mit DMX-Linien beschriften

...AutoSTAGE / Mehrere Gerät mit DMX-Linie auswählen -->

Objekte wählen: Entgegengesetzte Ecke angeben: 2 gefunden

...AutoSTAGE / DMX-Linie eingeben (A-Z): C

...AutoSTAGE / Mehrere Gerät erfolgreich mit DMX-Linien beschriftet





ASDLA - Alle DMX-Linien zuweisen

ASDLA -  Alle DMX-Linien zuweisen

Weist allen Geräten in der Zeichnung eine neue DMX-Linie zu.



Befehl: ASDLA

...AutoSTAGE / Alle Geräte mit DMX-Linien beschriften

...AutoSTAGE / DMX-Linie eingeben (A-Z): D

...AutoSTAGE / Alle Gerät erfolgreich mit DMX-Linien beschriftet





Linien einem DMX-Steckbrett (Auflösungen) zuweisen        Linien einem DMX-Steckbrett (Auflösungen) zuweisen

In AutoSTAGE gibt es DMX-Steckbretter, die als Auflösung fungieren und mit einem Multicore miteinander verbunden werden können. Mit dem AutoSTAGE-Befehl ASDL lassen sich die einzelnen Linien des DMX-Steckbretts festlegen und beschriften. Wenn mehrere DMX-Steckbretter in einer Linie miteinander verbunden werden, dann werden die Linienbeschriftungen auf alle DMX-Steckbretter in der Linie übertragen.

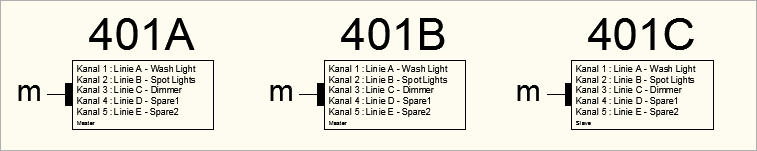

DMX-Steckbretter als Linie

DMX-Steckbretter als Linie





ASDL - Einzelne DMX-Linien zuweisen

ASDL -  Einzelne DMX-Linien zuweisen

Weist einem Gerät eine neue DMX-Linie zu.



Befehl: ASDL

...AutoSTAGE / DMX-Linie beschriften

...AutoSTAGE / Gerät mit DMX-Linie auswählen -->

...AutoSTAGE / DMX-Linie Kanal 1 eingeben (A-Z, 0 = reset) [] : A

...AutoSTAGE / Linienbezeichnung Kanal 1 eingeben (0 = reset) [] : Wash Light

...AutoSTAGE / DMX-Linie Kanal 2 eingeben (A-Z, 0 = reset) [] : B

...AutoSTAGE / Linienbezeichnung Kanal 2 eingeben (0 = reset) [] : Spot Lights

...AutoSTAGE / DMX-Linie Kanal 3 eingeben (A-Z, 0 = reset) [] : C

...AutoSTAGE / Linienbezeichnung Kanal 3 eingeben (0 = reset) [] : Dimmer

...AutoSTAGE / DMX-Linie Kanal 4 eingeben (A-Z, 0 = reset) [] : D

...AutoSTAGE / Linienbezeichnung Kanal 4 eingeben (0 = reset) [] : Spare1

...AutoSTAGE / DMX-Linie Kanal 5 eingeben (A-Z, 0 = reset) [] : E

...AutoSTAGE / Linienbezeichnung Kanal 5 eingeben (0 = reset) [] : Spare2

...AutoSTAGE / DMX-Linie erfolgreich beschriftet



Mit dem AutoSTAGE-Befehl ASL  (siehe Multicore für Steckbrett, 4'er und 6'er Bar patchen) lassen sich mehrere DMX-Steckbretter zu einer Linie verbinden.
