In der Bibliothek von AutoSTAGE gibt es verschiedene Steckbretter mit 4, 6 oder 8 Kanälen mit jeweils 2KW, 2,5KW oder 3KW Leistung pro Kanal (siehe Arten von Steckbrettern).
Um alle Kanäle der Steckbretter optimal auf Dimmer zu verteilen, kann ein Patchfeld in der Zeichnung verwendet werden. Es stehen Patchfelder mit 2 x IN / 4 x OUT und 4 x IN / 8 x OUT in den Leistungsklassen 2KW, 2,5KW oder 3KW pro Kanal zur Verfügung. Auf ein Patchfeld einer bestimmten Leistungsklasse können nur Steckbretter und 4'er/6'er Bars gepatcht werden, deren Leistungsklasse kleiner oder gleich ist wie die des Patchfeldes.
Beim Patchen eines Multicores von einem Steckbrett oder 4'er/6'er Bar auf ein Patchfeld wird automatisch an dem entsprechenden Steckbrett oder 4'er/6'er Bar die Bezeichnung und der Ausgang des Patchfelds in blau angegeben (siehe Bild).

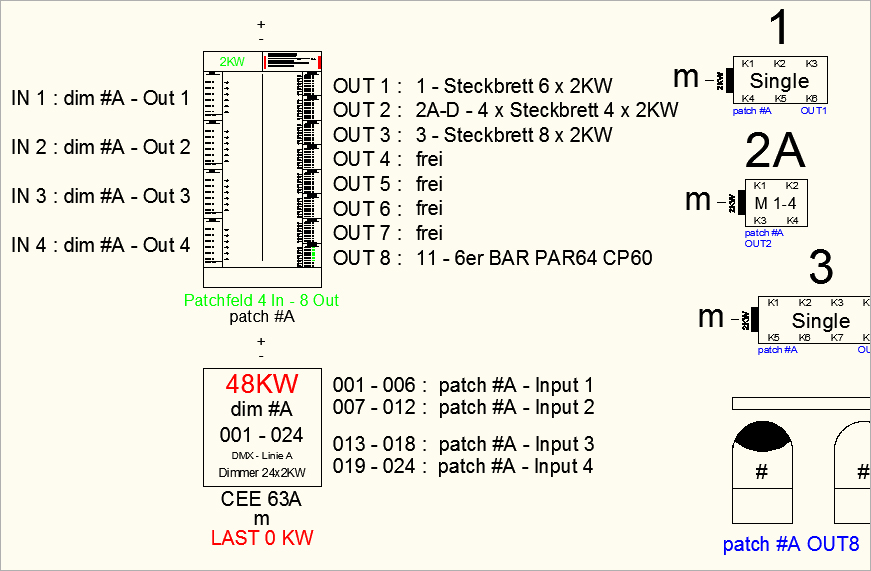

Gepachte Steckbretter und Bars auf ein Patchfeld
Patchfeld zum Patchen vorbereiten

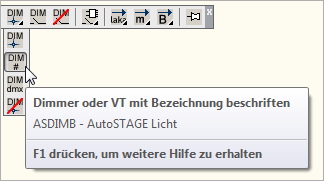

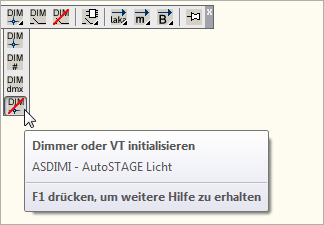

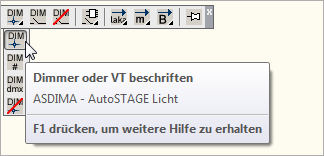

Bevor das Patchfeld auf einen Dimmer bzw. einer Stromverteilung gepatcht werden kann, muss eine Bezeichnung eingegeben werden. Dies gilt ebenfalls für das Patchen eines Multicores auf das Patchfeld.
Die Bezeichnung besteht aus einem Buchstaben von A-Z, AA-AZ, XA-XZ und einem Gerätebezeichner. Ein Patchfeld hat den Gerätebezeichner patch# gefolgt von der Bezeichnung (z. B. patch#A).
|
Steckbrett oder 4'er/6'er Bar auf Patchfeld patchen
Steckbretter und 4'er/6'er Bars werden mit dem Befehl ASDIM auf ein Steckbrett gepatcht.
Sehen Sie zum Patchen auch das Kapitel Dimmer + Stromverteilung patchen.
|
Eingänge des Patchfeld auf einen Dimmer oder eine Stromverteilung patchen
Die Eingänge eines Patchfeld werden mit dem Befehl ASDIM auf einen Dimmer oder eine Stromverteilung gepatcht.
Sehen Sie zum Patchen auch das Kapitel Dimmer + Stromverteilung patchen.
|
Das Patchen der Ein- und Ausgänge eines Patchfelds ist sehr einfach. Ziehen Sie dazu einfache Linien (z. B. starten mit dem AutoCAD-Befehl LINIE) vom Eingang zum Ausgang (siehe Bild).

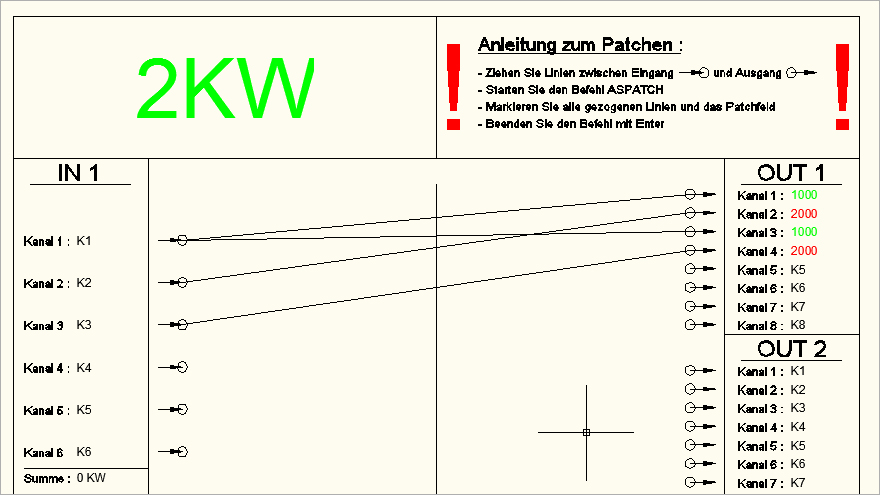

"Patchkabel" im Patchfeld
Es können maximal vier Ausgangskanäle mit einem Eingangskanal verbunden werden!
Zum Patchen des Patchfelds verwenden Sie den Befehl ASPATCH.
Nach dem Starten des Befehls ASPATCH müssen das Patchfeld und alle Patchlinien ausgewählt werden:

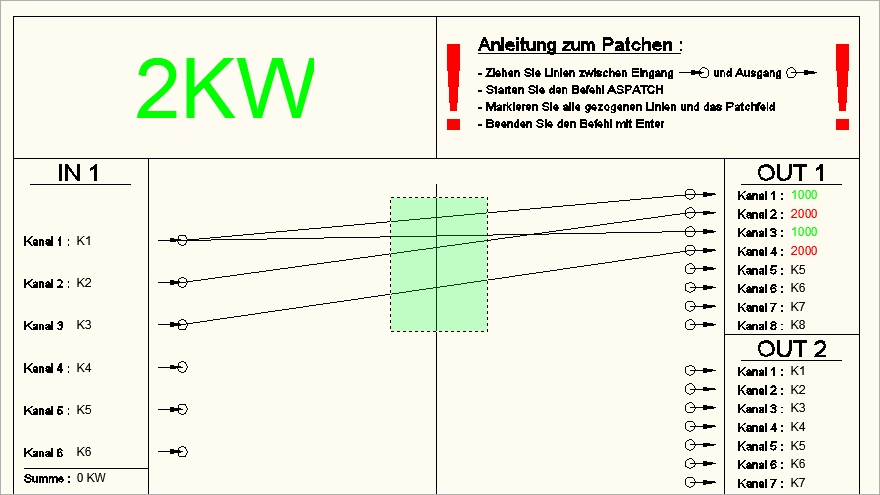

Auswahl des Patchfelds und der Patchkabel
Nach Bestätigung der Auswahl mit der <ENTER>-Taste werden die Patchlinien und das Patchfeld gepatcht. Dabei werden die Leistungen der Kanäle vom Ausgang auf die Kanäle des Eingangs übertragen. Wenn das Patchfeld auf einen Dimmer bzw. eine Stromverteilung gepatcht ist, dann wird die Leistung der Patchfeldkanäle auf den Dimmer übertragen.
gepatchtes Patchfeld
Hinweis Wenn Sie das Patchfeld in der Zeichnung verschieben wollen, dann empfehlen wir Ihnen, aus dem Patchfeld und den "Patchkabeln" mit dem AutoSTAGE-Befehl ASGR eine Gruppe zu machen.
|
Alle Ausgänge des Patchfelds können auch 1 zu 1 auf die Eingänge gepatcht werden. Dabei werden immer 2 Ausgänge zusammengefasst (siehe Bild).

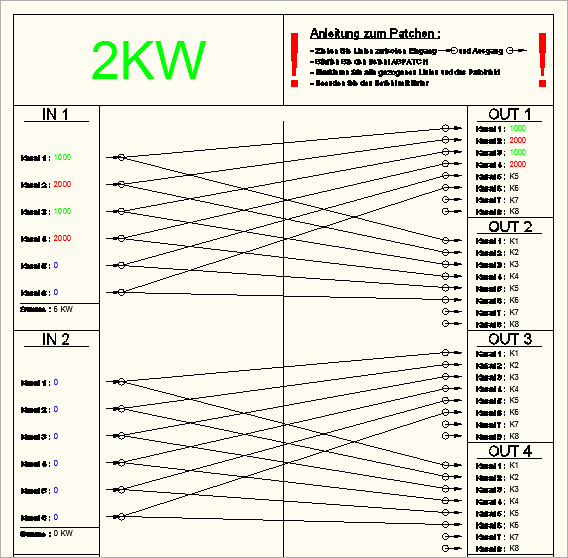

Patchfeld mit 1 zu 1 patch
|
