An jedes Steckbretter, 4'er und 6'er Bar kann ein Lastmulticore angeschlossen werden. In der Zeichnung geschieht dieses symbolisch, in dem einem Steckbrett, 4'er oder 6'er Bar mit dem AutoSTAGE-Befehl ASL eine Multicorenummer zugeordnet wird. Mit dem AutoSTAGE-Befehl ASLU wird die Multicorenummer zurückgesetzt.

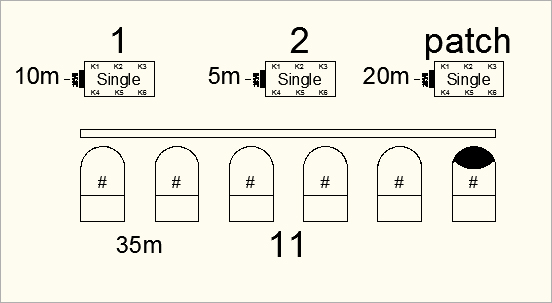

Steckbretter und 6'er Bar mit Multicore-Anschluss
Sobald dem Steckbrett, 4'er oder 6'er Bar mit dem AutoSTAGE-Befehl ASM (siehe Zuleitungslängen anzeigen und eingeben) eine Zuleitungslänge zugeordnet wurde, wird das angeschlossene Multicore in der Countliste Licht gezählt. Das Zählen geschieht auch unabhängig davon, ob bereits eine Nummer dem Multicore zugeordnet wurde.

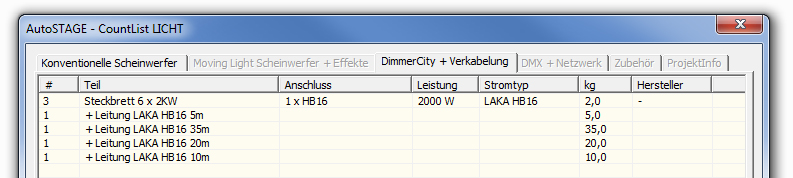

Mit ASLC gezählte Multicores
Ein Multicore pro Steckbrett oder Bar anschließen
|
Mehrere Steckbretter pro Multicore patchen (Master-Slave-Linie)
Mit AutoSTAGE haben Sie die Möglichkeit, bis zu 6 Steckbretter hintereinander in einer Linie zu verbinden (Master-Slave-Linie).
Master-Slave-Linie

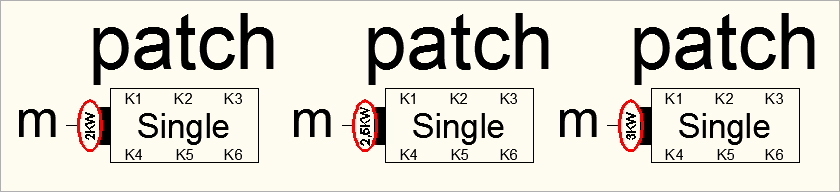

Leistungsklassen der Steckbretter
Es gibt in AutoSTAGE drei verschiedene Leistungsklassen, die als Linie miteinander verbunden werden können:
•Steckbretter mit 2KW pro Kanal mit 4, 6 oder 8 Kanälen •Steckbretter mit 2,5KW pro Kanal mit 4, 6 oder 8 Kanälen •Steckbretter mit 3KW pro Kanal mit 4, 6 oder 8 Kanälen
Es lassen sich nur Steckbretter mit der gleichen Leistung pro Kanal in einer Linie verbinden!
|
Mehrere Bars pro Multicore patchen (Master-Slave-Linie)
Mit AutoSTAGE haben Sie die Möglichkeit, mehrere 4'er oder 6'er Bars hintereinander in einer Linie zu verbinden (Master-Slave-Linie).

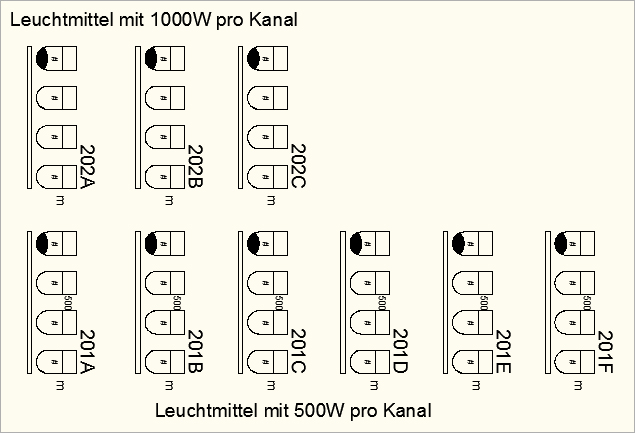

4'er Bars in einer Linie
Es gibt in AutoSTAGE zwei verschiedene Leistungsklassen von Bars, die als Linie miteinander verbunden werden können:
•4'er oder 6'er Bar mit 1000W pro Kanal •4'er oder 6'er Bar mit 500W pro Kanal
Es lassen sich nur Bars mit der gleichen Leistung pro Kanal in einer Linie verbinden! Dies geht nur solange, bis die maximale Leistungsgrenze von 3000W pro Kanal erreicht ist.
|
4-kanal Steckbretter als Linie patchen
In AutoSTAGE gibt es Steckbretter mit 4, 6 und 8 Kanälen. 4 kanalige Steckbretter können in einer Linie so miteinander verbunden werden, dass entweder Kanal 1 bis 4 oder Kanal 5-8 an dem Steckbrett anliegen.

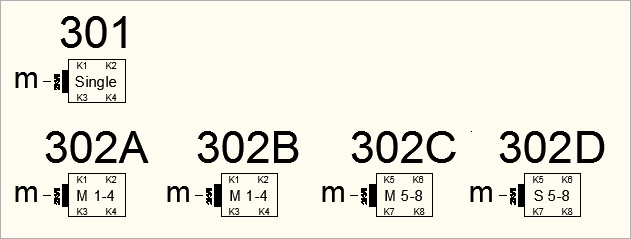

4 Kanal Steckbretter einzeln und als Linie
Es gibt in AutoSTAGE drei verschiedene Leistungsklassen, die als Linie miteinander verbunden werden können:
•Steckbretter mit 2KW pro Kanal •Steckbretter mit 2,5KW pro Kanal •Steckbretter mit 3KW pro Kanal
Es lassen sich nur Steckbretter mit der gleichen Leistung pro Kanal in einer Linie verbinden!
|
DMX-Steckbretter (Auflösungen) als Linie patchen
In AutoSTAGE gibt es DMX-Steckbretter, die als Auflösung fungieren und mit einem Multicore miteinander verbunden werden.

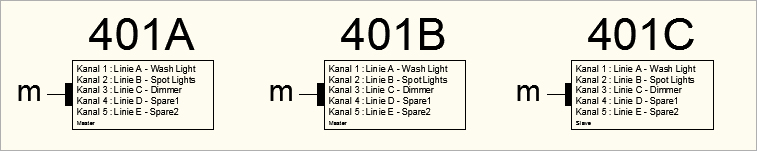

DMX-Steckbretter als Linie
Mit dem AutoSTAGE-Befehl ASDL (siehe DMX-Linie eingeben) lassen sich die einzelnen Linien des DMX-Steckbretts festlegen und beschriften. Wenn mehrere DMX-Steckbretter in einer Linie miteinander verbunden werden, dann werden die Linienbeschriftungen auf alle DMX-Steckbretter in der Linie übertragen.
|
Hier ein Überblick über alle Steckbretter von AutoSTAGE.
Ein- und Ausgeblendet wird dieser per Flyout aus dem Licht-Werkzeugkasten und über den Befehl ASTBLSB.
|
Hier ein Überblick über alle 4'er und 6'er Bars von AutoSTAGE.
Ein- und Ausgeblendet wird dieser per Flyout aus dem Licht-Werkzeugkasten und über den Befehl ASTBLPB.
|
Der AutoSTAGE-Befehl ASLU löscht alle Patches eine Steckbretts und setzt die Multicorenummer zurück.
|
