Dimmer + Stromverteilung patchen

Lastmulticores von Steckbrettern sowie 4'er und 6'er Bars können in der Zeichnung auf Dimmer bzw. Stromverteilungen "aufgesteckt" (gepatcht) werden. Bevor das Multicore auf einen Dimmer bzw. einer Stromverteilung gepatcht werden kann, muss das Multicore mit einer Nummer versehen werden (siehe Multicore für Steckbrett, 4'er und 6'er Bar patchen).

Löschen Sie niemals gepatchte Steckbretter oder Dimmer bzw. Stromverteilungen! Ansonsten wird die interne Logik zerstört, die Zeichnung ist damit nicht mehr zu gebrauchen!

Verwenden Sie den Befehl ASLU (siehe Steckbrett unpatchen), um alle Scheinwerfer von einem Steckbrett zu lösen und das Multicore des Steckbretts vom Dimmer abzustecken. Verwenden Sie den Befehl ASDIMU (siehe Dimmer und Stromverteilungen unpatchen), um alle Multicores vom Dimmer bzw. von der Stromverteilung zu lösen.

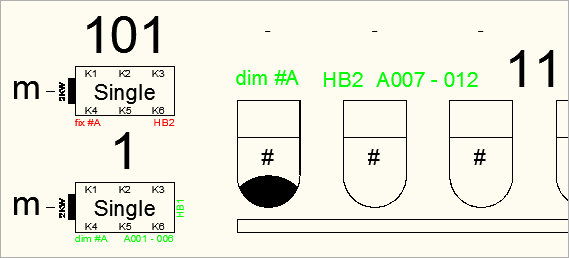

Beim Patchen eines Multicores von einem Steckbrett oder 4'er/6'er Bar auf einen Dimmer bzw. eine Stromverteilung wird automatisch an dem entsprechenden Steckbrett oder 4'er/6'er Bar die Bezeichnung des Dimmers bzw. der Stromverteilung, die DMX-Adresse (nur Dimmer) und der Ausgang des Dimmers bzw. der Stromverteilung angegeben. Dimmeranschlüsse werden grün dargestellt, Anschlüsse für Stromverteilungen werden rot dargestellt (siehe Bild).

Beschriftung der Steckbretter bzw. Bars mit Angaben zum Anschluss

Dimmer und Stromverteilungen zum Patchen vorbereiten

Bevor ein Multicore auf einen Dimmer bzw. eine Stromverteilung gesteckt werden kann, muss dem Dimmer bzw. der Stromverteilung eine eindeutige Bezeichnung zugeordnet werden. Einem Dimmer muss immer auch eine DMX-Adresse zugeordnet werden. Die Angabe der DMX-Linie ist optional.

Die Bezeichnung besteht aus einem Buchstaben von A-Z, AA-AZ, XA-XZ und einem Gerätebezeichner. Ein Dimmer hat den Gerätebezeichner dim# gefolgt von der Bezeichnung (z. B. dim#A). Eine Stromverteilung hat den Gerätebezeichnung fix# gefolgt von der Bezeichnung (z. B. fix#A).

ASDIMA - Dimmer oder VT beschriften

Beschriftet einen Dimmer bzw. eine Stromverteilung mit einer eindeutigen Bezeichnung. Beim Dimmer muss zusätzlich eine DMX-Adresse eingegeben werden. Die Eingabe einer DMX-Linie ist optional.

Befehl: ASDIMA

...AutoSTAGE / Dimmer oder VT beschriften

...AutoSTAGE / Dimmer oder VT auswählen -->

...AutoSTAGE / Dimmer-Bezeichnung eingeben (A-Z/AA-AZ/XA-XZ) : A

...AutoSTAGE / DMX-Startadresse eingeben : 1

...AutoSTAGE / DMX-Linie eingeben (A-Z): A

...AutoSTAGE / Beschriftung des Dimmers erfolgreich durchgeführt

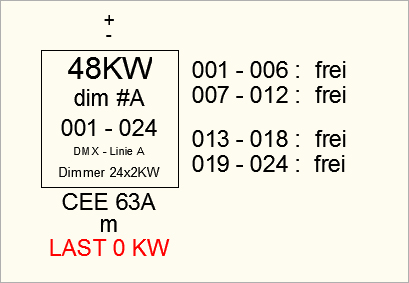

Ansicht eines beschrifteten Dimmers

ASDIMB - Dimmer oder VT mit Bezeichnung beschriften

Beschriftet einen Dimmer bzw. eine Stromverteilung mit einer eindeutigen Bezeichnung.

Befehl: ASDIMB

...AutoSTAGE / Dimmer oder VT mit Bezeichnung beschriften

...AutoSTAGE / Dimmer oder VT auswählen -->

...AutoSTAGE / Dimmer-Bezeichnung eingeben (A-Z/AA-AZ/XA-XZ) : b

...AutoSTAGE / Beschriftung des Dimmers erfolgreich durchgeführt

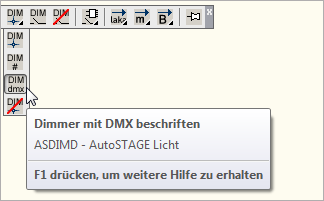

ASDIMD - Dimmer mit einer DMX-Adresse beschriften

Beschriftet einen Dimmer mit einer DMX-Adresse. Die Eingabe einer DMX-Linie ist optional.

Befehl: ASDIMD

...AutoSTAGE / Dimmer mit DMX-Adresse und DMX-Linie beschriften

...AutoSTAGE / Dimmer auswählen -->

...AutoSTAGE / DMX-Startadresse eingeben : 101

...AutoSTAGE / DMX-Linie eingeben (A-Z): B

...AutoSTAGE / Beschriftung des Dimmers erfolgreich durchgeführt

ASDIMI - Dimmer oder Stromverteilung initialisieren

Setzt die Bezeichnung, DMX-Adresse und DMX-Line eines Dimmers bzw. einer Stromverteilung (nur Bezeichnung) zurück. Dieser Befehl funktioniert nur, wenn keine Lastkabel auf den Dimmer bzw. der Stromverteilung gepatcht ist. Verwenden Sie den Befehl ASDIMU (siehe Dimmer und Stromverteilungen unpatchen ), um alle Multicores vom Dimmer bzw. von der Stromverteilung zu lösen.

Befehl: ASDIMI

...AutoSTAGE / Beschriftung von Dimmer oder VT zurücksetzen

...AutoSTAGE / Dimmer auswählen -->

...AutoSTAGE / Beschriftung des Dimmers erfolgreich durchgeführt

Dimmer und Stromverteilungen patchen

Mit dem AutoSTAGE-Befehl ASDIM werden Multicores auf Dimmer oder Stromverteilungen gepatcht.

Falls dem Dimmer bzw. der Stromverteilung keine Bezeichnung zugeordnet wurde, kann diese nach der Auswahl des Dimmers bzw. der Stromverteilung zugeordnet werden. Einem Dimmer muss dann zusätzlich noch eine DMX-Adresse zugeordnet werden. Ausgewählten Steckbrettern oder 4'er/6'er Bars ohne einer zugeordnete Multicorenummer muss nach der Auswahl ebenfalls eine Mutlicorenummer eingegeben werden.

ASDIM - Dimmer oder Stromverteilung patchen

Patcht ein Multicore eines Steckbretts oder 4'er/6'er Bars auf einen Dimmer bzw. eine Stromverteilung.

Befehl: asdim

...AutoSTAGE / Dimmer, VT oder VG patchen

...AutoSTAGE / Dimmer, VT oder VG zum Patchen auswählen -->

...AutoSTAGE / Steckbrett oder Bar-Linie mit maximal 2KW Kanalleistung zum Patchen auswählen -->

...AutoSTAGE / Ausgang für Multicore 1 angeben (1 2 3 4) : 1

...AutoSTAGE / Steckbrett erfolgreich auf Dimmer gepatcht

Dimmer und Stromverteilungen unpatchen

Mit dem Befehl ASDIMU werden einzelne oder alle Multicores von einem Dimmer bzw. einer Stromverteilung gelöst.

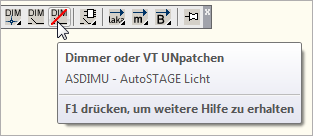

ASDIMU - Dimmer oder Stromverteilung unpatchen

Löst einzelne oder alle Multicores vom Dimmer bzw. von der Stromverteilung.

Befehl: ASDIMU

...AutoSTAGE / Dimmer, VT oder VG unpatchen

...AutoSTAGE / Dimmer, VT oder VG zum Unpatchen auswählen -->

...AutoSTAGE / Ausgang zum Unpatchen angeben (1 2 3 4 / 0 = Alle) : 0
