Multicore-Zuleitung einem Kabelbaum zuordnen

 Vorheriger Eintrag Nächste Eintrag JavaScript is required for expanding text JavaScript is required for the print function Senden Sie uns Ihr Feedback zu dieser Seite!

Jeder Stückelung eines Multicores lässt sich ein Text als Beschriftung zuordnen. Damit lassen sich Kabelbäume definieren. Um dieses durchführen zu können, muss zuvor die Stückelung für Multicore eingeben werden.

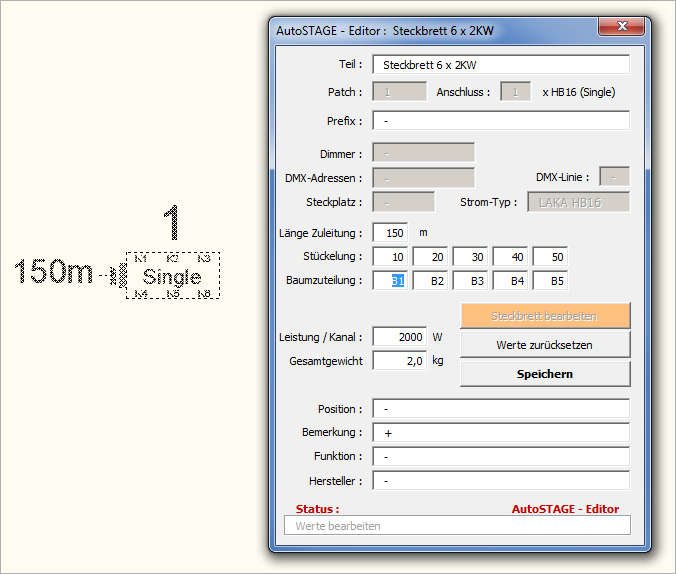

Steckbrett mit gestückelter Zuleitung, geöffnetem Editor-Fenster und Baumzuteilung

  Steckbrett mit gestückelter Zuleitung, geöffnetem Editor-Fenster und Baumzuteilung



Die Baumzuteilung der Zuleitung wird entweder mit dem AutoSTAGE-Befehl ASMB oder über den AutoSTAGE-Editor (siehe AutoSTAGE-Editor) eingegeben. Die Stückelung und Baumzuteilung wird in der Patchliste Licht ausgewertet.





Baumzuordnung eingeben und ändern        Baumzuordnung eingeben und ändern

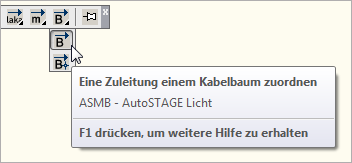

ASMB - Zuleitung einem Kabelbaum zuordnen

ASMB -  Zuleitung einem Kabelbaum zuordnen

Weist der Stückelung einen Bemerkungstext zu.



Befehl: ASMB

...AutoSTAGE / Kabelbaume definieren

...AutoSTAGE / Symbol mit Multicore-Anschluss auswählen -->

...AutoSTAGE / 1. Baum (Länge 10m) [B1]: Baum101

...AutoSTAGE / 2. Baum (Länge 20m) [B2]: Baum102

...AutoSTAGE / 3. Baum (Länge 30m) [B3]: Baum103

...AutoSTAGE / 4. Baum (Länge 40m) [B4]: Baum104

...AutoSTAGE / 5. Baum (Länge 50m) [B5]: Baum105

...AutoSTAGE / Kabelbaum definieren erfolgreich abgeschlossen



Vorhandene Baumzuteilungen werden bei der Ausführung des Befehls in der Kommandozeile in eckigen Klammern angezeigt.





Mehreren Zuleitungen zu Kabelbäumen zuordnen        Mehreren Zuleitungen zu Kabelbäumen zuordnen

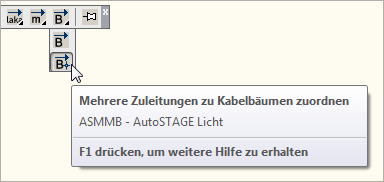

ASMMB - Mehreren Zuleitungen zu Kabelbäumen zuordnen

ASMMB -  Mehreren Zuleitungen zu Kabelbäumen zuordnen

Weist der Stückelung von Zuleitungen mehrerer Steckbretter, 4'er oder 6'er Bars einen Bemerkungtext zu.



Befehl: ASMMB

...AutoSTAGE / Mehrere Kabelbäume definieren

...AutoSTAGE / Symbol mit Multicore-Anschluss auswählen -->

Objekte wählen: Entgegengesetzte Ecke angeben: 3 gefunden

...AutoSTAGE / 1. Baum (Länge 10m) : Baum1

...AutoSTAGE / 2. Baum (Länge 20m) : Baum2

...AutoSTAGE / 3. Baum (Länge 15m) : Baum3

...AutoSTAGE / Mehrere Kabelbäume definieren erfolgreich abgeschlossen
