Im Studio und Theater werden Versätze zum Anschließen von Scheinwerfern an Dimmer und Stromverteilungen verwendet. Versätze sind meistens fest eingebaute Anschlusskästen. Versätze und entsprechende Dimmer werden über den Licht Studio+Theater Werkzeugkasten eingefügt. Dieser befindet sich im Werkzeugkasten AutoSTAGE Licht 2D Symbole.
|
Versatz mit 2KW einfügen |
|
Versatz mit 2,5KW einfügen |
|
Versatz mit 3KW einfügen |
|
Versatz mit 5KW einfügen |
|
Studio+Theaterdimmer 2KW einfügen |
|
Studio+Theaterdimmer 2,5KW einfügen |
|
Studio+Theaterdimmer 3KW einfügen |
|
Studio+Theaterdimmer 5KW einfügen |
|
Feststromverteilung 2KW einfügen |
|
Feststromverteilung 2,5KW einfügen |
|
Feststromverteilung 3KW einfügen |
|
Feststromverteilung 5KW einfügen |
|

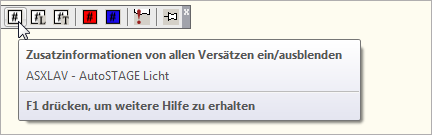

ASXLAV - Zusatzinformationen von Versätzen ein- und ausblenden |
|

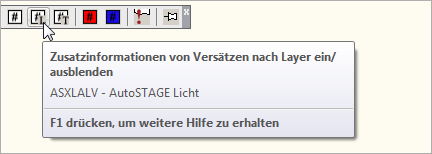

ASXLALV - Zusatzinformationen von Versätzen nach Layer ein- und ausblenden |
|

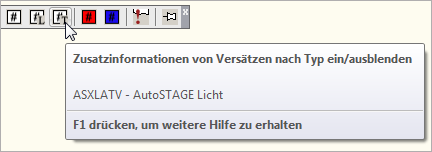

ASXLATV - Zusatzinformationen von Versätzen nach Typ ein- und ausblenden |
|

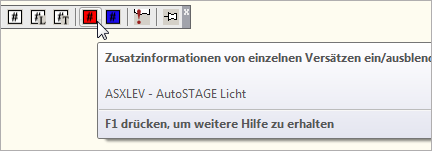

ASXLEV - Zusatzinformationen von einzelnen Versätzen ein- und ausblenden |
|

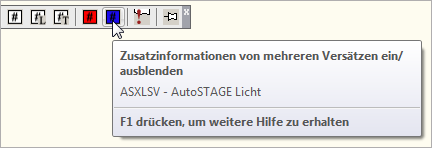

ASXLSV - Zusatzinformationen von mehreren Versätzen ein- und ausblenden |
|
ASAHST - Auswahlhilfe Studio+Theater |
|
ASTBST - Werkzeugkasten ein- und ausblenden (siehe auch Arbeiten mit Flyouts) |
Für Versätze gibt es in AutoSTAGE drei verschiedene Leistungsklassen:
•Versatz mit 2KW pro Kanal •Versatz mit 2,5KW pro Kanal •Versatz mit 3KW pro Kanal •Versatz mit 5KW pro Kanal
Die Leistungsklasse wird am Versatz im oberen Bereich angegeben. Zum Patchen von Scheinwerfern auf Versätzen sehen Sie das Kapitel Scheinwerfer patchen auf einen Versatz.

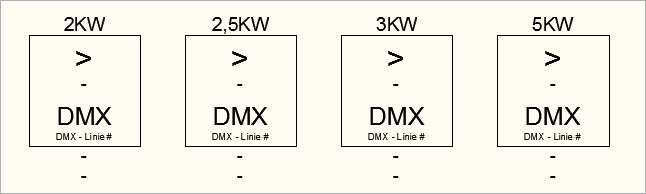

Ansicht der Versätze mit verschiedene Leistungsstufen
|
Für Dimmer und Stromverteilungen für die Studio + Theatertechnik gibt es in AutoSTAGE ebenfalls drei verschiedene Leistungsklassen:
•Dimmer und Stromverteilung mit 2KW pro Kanal •Dimmer und Stromverteilung mit 2,5KW pro Kanal •Dimmer und Stromverteilung mit 3KW pro Kanal •Dimmer und Stromverteilung mit 5KW pro Kanal
Es lassen sich nur Versätze auf einen Dimmer bzw. eine Stromverteilung patchen, die gleich oder kleiner der Leistungsklasse des Dimmers/Stromverteilers ist. Versätze werden wie Steckbretter mit dem Befehl ASDIM auf einen Dimmer oder eine Stromverteilung gepatcht. Sehen Sie dazu das Kapitel Dimmer + Stromverteilung patchen.

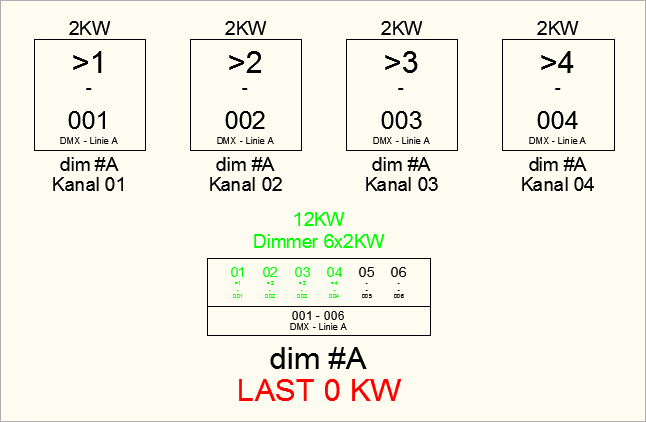

Auf Dimmer gepatchte Versätze
|
Versätze werden wie Scheinwerfer mit dem AutoSTAGE-Befehl ASN nummeriert. Im Gegensatz zu Scheinwerfern darf eine Versatznummer aber nur einmal in der Zeichnung vorhanden sein. Sehen Sie zur Nummerierung das Kapitel Scheinwerfer und Steckbretter nummerieren.
|

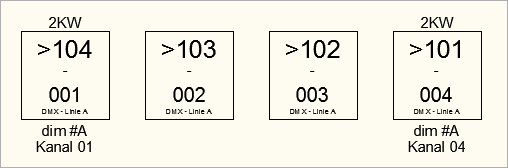

Zusatzinformationen von Versätzen ein- und ausblenden
