Stückelung für Multicore eingeben

 Vorheriger Eintrag Nächste Eintrag JavaScript is required for expanding text JavaScript is required for the print function Senden Sie uns Ihr Feedback zu dieser Seite!

Jedes Multicore für ein Steckbrett, 4'er und 6'er Bar kann gestückelt werden, d.h. in mehrere Teil mit verschiedenen Längen zerlegt werden. Es sind maximal 5 Stücke pro Multicore möglich.

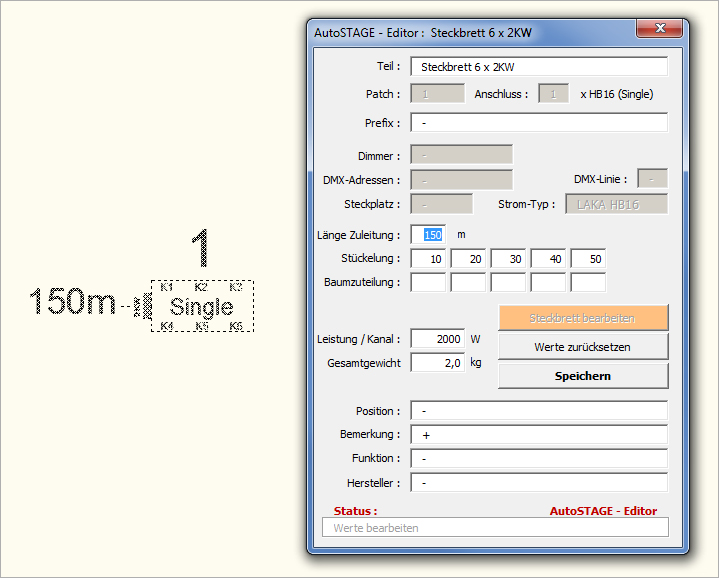

Steckbrett mit gestückelter Zuleitung und geöffnetem Editor-Fenster

Steckbrett mit gestückelter Zuleitung und geöffnetem Editor-Fenster



Die Stückelung der Zuleitung wird entweder mit dem AutoSTAGE-Befehl ASMCST oder über den AutoSTAGE-Editor (siehe AutoSTAGE-Editor) eingegeben.

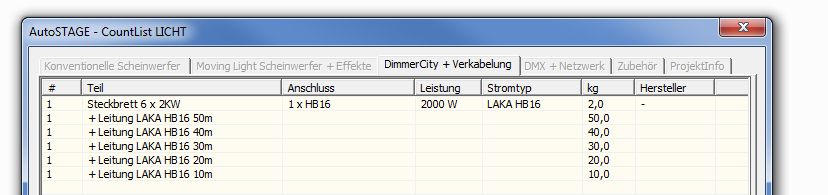

Mit ASLC gezählte Multicores



Sobald eine Stückelung eingegeben wurde, werden die angeschlossenen Multicores in der Countliste Licht gezählt. Das Zählen geschieht auch unabhängig davon, ob bereits eine Nummer dem Multicore zugeordnet wurde. Die Stückelung wird ebenfalls in der Patchliste Licht ausgewertet.





Stückelung eingeben und ändern        Stückelung eingeben und ändern

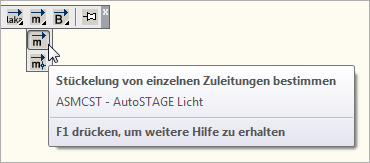

ASMST - Stückelung von einzelnen Zuleitungen bestimmen

ASMCST -  Stückelung von einzelnen Zuleitungen bestimmen

Weist dem Multicore von einem Steckbrett, 4'er oder 6'er Bar eine Stückelung zu.



Befehl: ASMCST

...AutoSTAGE / Stückelung von einem Multicore bestimmen

...AutoSTAGE / Symbol mit Multicore-Anschluss auswählen -->

...AutoSTAGE / 1. Länge (ohne Einheit): 10

...AutoSTAGE / 2. Länge (ohne Einheit): 20

...AutoSTAGE / 3. Länge (ohne Einheit): 30

...AutoSTAGE / 4. Länge (ohne Einheit): 40

...AutoSTAGE / 5. Länge (ohne Einheit): 50

...AutoSTAGE / Stückelung erfolgreich durchgeführt



Es sind maximal 5 Stückelungen pro Multicore möglich. Sie können jederzeit bei einer Länge die Stückelung durch Drücken der <Enter>-Taste beenden:



Befehl:  ASMCST

...AutoSTAGE / Stückelung von einem Multicore bestimmen

...AutoSTAGE / Symbol mit Multicore-Anschluss auswählen -->

...AutoSTAGE / 1. Länge (ohne Einheit): 10

...AutoSTAGE / 2. Länge (ohne Einheit): 20

...AutoSTAGE / 3. Länge (ohne Einheit):

...AutoSTAGE / Stückelung erfolgreich durchgeführt



Die Stückelung eines Multicores kann jederzeit geändert werden. Entweder Sie überschreiben die Stückelung mit dem AutoSTAGE-Befehl ASM (siehe Zuleitungslängen anzeigen und eingeben) oder ändern die Stückelung durch erneute Verwendung des AutoSTAGE-Befehl ASMST. Vorhandene Stückelungen werden bei der Ausführung des Befehls in der Kommandozeile in eckigen Klammern angezeigt.



Befehl: ASMCST

...AutoSTAGE / Stückelung von einem Multicore bestimmen

...AutoSTAGE / Symbol mit Multicore-Anschluss auswählen -->

...AutoSTAGE / 1. Länge (ohne Einheit) [10]: 15

...AutoSTAGE / 2. Länge (ohne Einheit) [20]:

...AutoSTAGE / 3. Länge (ohne Einheit) [30]: 20

...AutoSTAGE / 4. Länge (ohne Einheit) [40]: 10

...AutoSTAGE / 5. Länge (ohne Einheit) [50]: 15

...AutoSTAGE / Stückelung erfolgreich durchgeführt





Stückelung von mehreren Zuleitungen bestimmen        Stückelung von mehreren Zuleitungen bestimmen

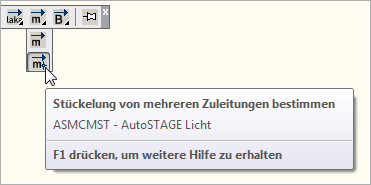

ASMMST - Stückelung von mehreren Zuleitungen bestimmen

ASMCMST -  Stückelung von mehreren Zuleitungen bestimmen

Weist dem Multicoren von mehreren Steckbrettern, 4'er oder 6'er Bars eine Stückelung zu.



Befehl: ASMCMST

...AutoSTAGE / Stückelung von mehreren Multicores bestimmen

...AutoSTAGE / Symbol mit Multicore-Anschluss auswählen -->

Objekte wählen: Entgegengesetzte Ecke angeben: 3 gefunden

...AutoSTAGE / 1. Länge (ohne Einheit): 10

...AutoSTAGE / 2. Länge (ohne Einheit): 20

...AutoSTAGE / 3. Länge (ohne Einheit): 15

...AutoSTAGE / 4. Länge (ohne Einheit):

...AutoSTAGE / Stückelung von mehreren Multicores erfolgreich durchgeführt
