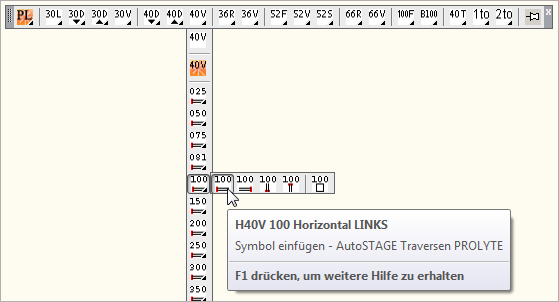

Alle Systeme eines Herstellers sind als Flyout in einem der sieben Hersteller-Werkzeugkästen zusammengefasst. Die einzelnen Flyouts lassen sich mit dem Stecknadelsymbol herauslösen und separat anzeigen (siehe Arbeiten mit Flyouts). Die Hersteller-Werkzeugkästen können über die AutoSTAGE Toolbar Control (ASTBC) ein- und ausgeblendet werden.



Über die Hersteller-Werkzeugkästen lassen sich alle Traversen-Symbole aus der AutoSTAGE-Bibliothek "per Hand" in die Zeichnung einfügen. Sehen Sie das Kapitel Der Traversen-Assistent über das automatische Zeichnen von ganzen Traversenstrecken.

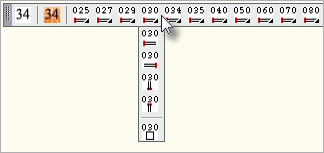

Jede Traversenstrecke in einem Flyout kann mit 4 verschiedenen Einfügepunkte in die Zeichnung eingefügt werden.











Sehen Sie das Kapitel Arbeiten mit dem Objektfang über das saubere Aneinanderfügen von einzelnen Traversenelementen.
