Eine PDF-Datei wird als Verknüpfung in die Zeichnung eingefügt (ab Bricscad 2010). Die PDF wird in der Zeichnung selektiert, in dem der Rand der PDF ausgewählt wird. Wenn eine PDF im Vektorformat erstellt wurde, können in der PDF die verschiedenen Fang-Modi verwendet werden.
Vorteile:
•Die eigene Zeichnung mit den selbst erstellten Nutzdaten ist unabhängig von der Vorlagenzeichnung. Bei Änderungen an der Vorlage kann diese sehr schnell in der eigenen Zeichnung angepasst werden.
Nachteile:
•Wenn die eigene Zeichnung einen Partner übermittelt werden soll, dann müssen immer mindestens 2 Dateien, die eigene Zeichnung mit den Nutzdaten, sowie die PDF-Datei, übermittelt werden.
•Die Genauigkeit der Vorlage hängt vom Format der PDF ab. Ein PDF-Dokument im Vektorformat ist wesentlich genauer als ein PDF-Dokument, dessen Inhalte als Pixelbild abgespeichert sind.
oÖffnen einer neuen, leeren Zeichnung
oSpeichern der Zeichnung unter einem eigenen Namen, z.B. Projekt1.
oAnlegen eines neuen Layers (siehe Neuen Layer anlegen), auf dem die PDF-Datei gelegt wird (z.B. mit dem Layernamen _PDF_datum_von_heute)
oEinfügen der PDF

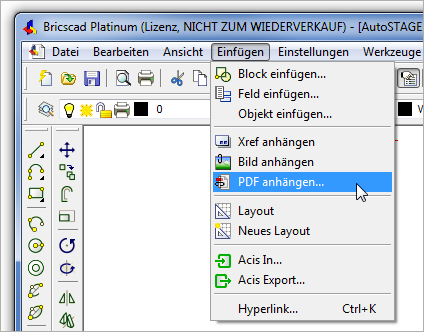

•aus dem Menü über Einfügen->PDF anhängen oder mit dem Befehl PDFANHANG
•Im Fenster "PDF Unterlage Datei wählen" eine PDF-Datei auswählen.

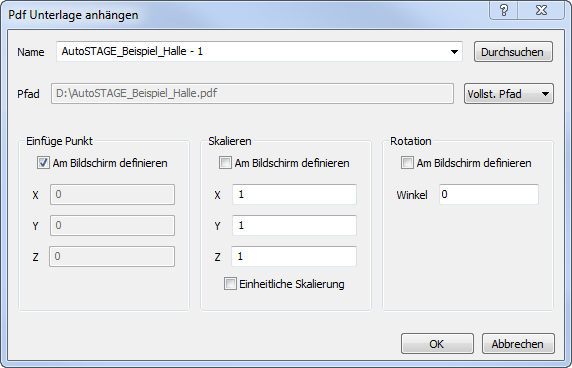

•Im Fenster "PDF Unterlage anhängen" können Details zum Einfügen der PDF angegeben werden. Die voreingestellten Angaben können in der Regel übernommen werden.

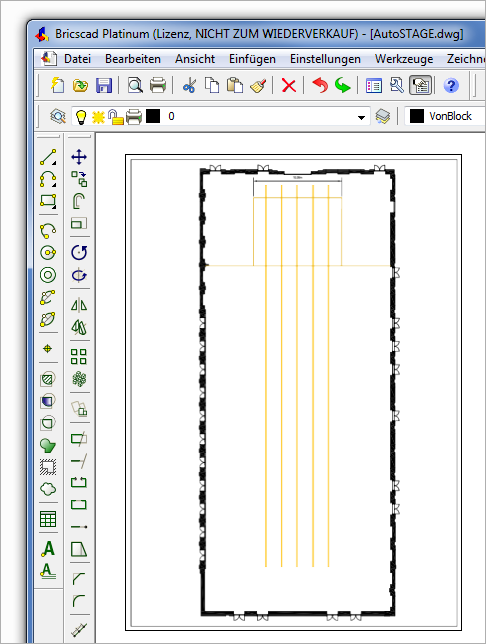

•Einen Punkt in der Zeichnung auswählen, an dem die PDF eingefügt werden soll. Als Einfügepunkt der PDF wird der linke untere Punkt verwendet.
oSkalieren der PDF (siehe Bestimmen des 1:1 Maßstab mit Abstand). Dieser Schritt ist absolut notwendig, da die Skalierung nicht mit dem in der Zeichnung verwendeten Maßstab übereinstimmt. Die Skalierung kann nur gelingen, wenn in der PDF ein Referenzmaß vorhanden oder wenn die Länge eines Zeichnungselements aus der PDF (z.B. die Länge der Bühnenvorderkante) bekannt ist.

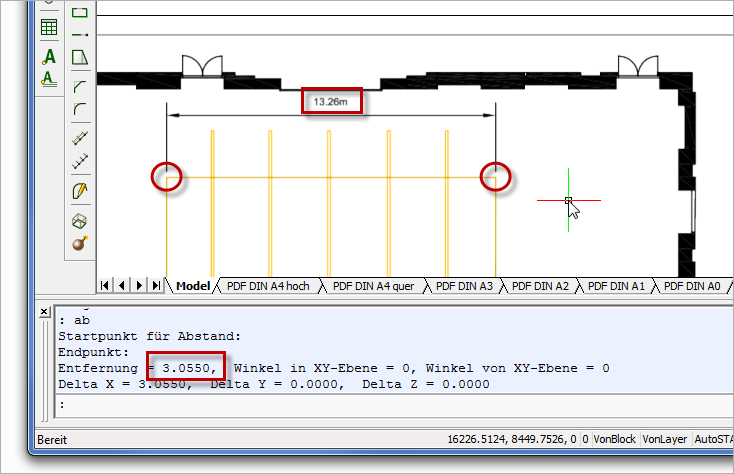

In diesem Beispiel gibt die Bemaßung im oberen Bereich der PDF das Referenzmaß vor:

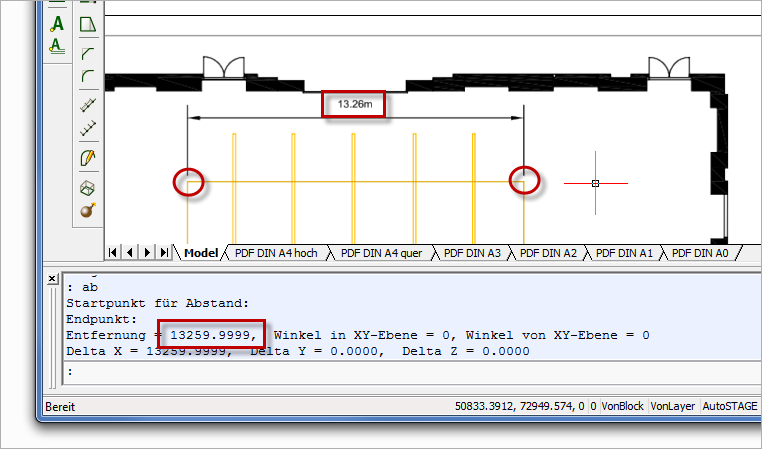

Anhand des Meßwerts des Referenzmaß wird festgestellt, dass die PDF um den Faktor 4340,4255 ( FAKTOR = Zielmaß/Meßwert = 13260mm/3,0550mm) mit dem Skalieren-Befehl (V) vergrößert werden muss, damit die PDF für den Millimetermaßstab skaliert ist (1000 Zeichnungseinheiten = 1m / 13260 ZE = 13.26m) (siehe Abweichende Messung vom Referenzmaß).
oDie PDF auf den dafür vorgesehenen Layer legen (siehe Objekte von einen Layer in den anderen Bewegen).
oDen Layer der PDF sperren, damit die PDF nicht verschoben oder gelöscht werden kann (siehe Layer sperren/entsperren).
oNun ist die Zeichnung soweit vorbereitet, dass mit dem Zeichnen von eigenen Nutzdaten (auf anderen Layern) begonnen werden kann.
|
Aktualisieren der PDF nach einer Änderung
Die große Stärke der externen Referenzen ist das einfach Tauschen oder Ändern der externen Referenzen. Ein neuer Planstand eines Projekts kann über den Workflow einfach auf einen neuen Layer in der Zeichnung eingebunden werden. Über die Layersteuerung können die verschiedenen XREF's in der Zeichnung ein- und ausgeblendet werden.
|
Verwalten von PDF's als externe Referenz

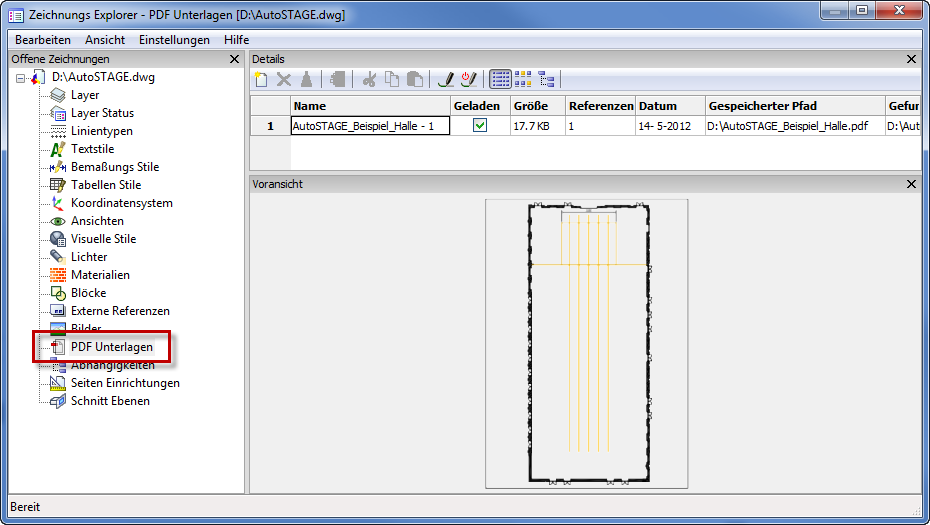

Über den Zeichnungs-Explorer (Werkzeuge-> Zeichnungs-Explorer->PDF-Unterlagen...) werden alle PDF-Unterlagen in der Zeichnung verwaltet. Im Zeichnungs-Explorer kann auch der Pfad einer PDF-Datei nach einer Änderung des Pfads angepasst werden.
|

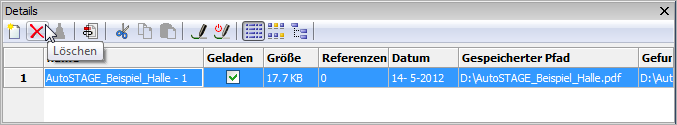

Durch Selektion und Drücken der ENTF-Taste kann eine PDF aus einer Zeichnung gelöscht werden. Der Layer, auf dem die PDF liegt, muss dabei entsperrt sein. Trotz des Löschens der PDF in der Zeichnung bleibt ein Eintrag im Zeichnungs-Explorer unter PDF-Unterlagen erhalten. Um die PDF-Datei vollständig aus der Zeichnung zu entfernen, muss diese gelöscht werden.
|
