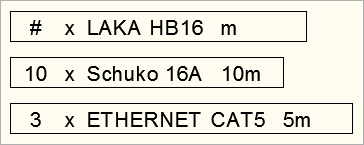

Flycases funktionieren ähnlich wie die Leitungen (siehe Arbeiten mit Leitungen), Flycases sind jedoch Container für mehrere Leitungen eines Typs. Mit Flycases lassen sich pauschal mehrere Leitungen eines Typs in die Zeichnung einfügen. Jedes Flycase wird entsprechend des zugehörigen Gewerkes mit einer der Countlisten ausgewertet.
Bevor ein Flycase ausgewertet werden kann, muss mit dem AutoSTAGE-Befehl ASM (siehe Zuleitungslängen anzeigen und eingeben) dem Leitungstyp des Flycases eine Länge zugeordnet werden. Ebenfalls erforderlich ist die Anzahl der Leitungen in dem Flycase. Diese wird mit dem AutoSTAGE-Befehl ASAN (siehe ASAN - Anzahl der Leitungen in Flycase ändern) dem Flycase zugeordnet. Flycases werden nur ausgewertet, wenn diesen eine Länge und eine Anzahl zugewiesen wurde!
Jedem Flycase ist ein Gewerke zugeordnet. Das Gewerke eines Flycases bestimmt, über welche Countliste das Flycase ausgewertet wird. Mögliche Gewerke sind Licht, Ton, Video, Catering und Sonstige. Das Gewerke wird bestimmt anhand des Haupt-Werkzeugkasten (Licht, Ton, Video, Zubehör = Catering + Sonstige), aus dem das Flycase eingefügt wird.
Alle Stromverteiler, Stromanschlüsse, Leitungen und Flycases in der Zeichnung werden gesammelt in der Zubehör-Countliste ausgewertet. In der Zubehör-Countliste werden die Gewerke in verschiedenen Reiter sortiert. Die Zubehör-Countliste wird mit dem AutoSTAGE-Befehl ASZC aufgerufen (siehe Arbeiten mit Countlisten). Über die Zubehör-Countliste lassen sich alle Stromsymbole in der Zeichnung zur Stromplanung auswerten.
Alternativ kann ein Flycase auch über einen AutoSTAGE-Befehl eingefügt werden. Alle AutoSTAGE-Flycases werden auf dem aktuellen Layer eingefügt, unabhängig davon, aus welchen Werkzeugkasten das Flycase aufgerufen wurde.
Flycase-Flyout Licht-Werkzeugkasten = Flycase mit Gewerke Licht
Flycase-Flyout Ton-Werkzeugkasten = Flycase mit Gewerke Ton
Flycase-Flyout Video-Werkzeugkasten = Flycase mit Gewerke Video
Flycase-Flyout Catering des Zubehör-Werkzeugkasten = Flycase mit Gewerke Catering
Flycase-Flyout Sonstige des Zubehör-Werkzeugkasten = Flycase mit Gewerke Sonstige
Das Gewerke eines beliebigen Flycases kann jederzeit geändert werden. Dieses wird mit den AutoSTAGE-Befehlen ASGE durchgeführt (siehe Gewerke ändern). Damit wird jedes Flycase unabhängig von dem Werkzeugkasten ausgewertet, aus dem dieses eingefügt wurden. Entscheidend für die Auswertung des Flycases ist immer das Gewerke.
Alle LICHT-Flycases, alphabetisch sortiert
|
Alle TON-Flycases, alphabetisch sortiert
|
Alle VIDEO-Flycases, alphabetisch sortiert
|
Alle CATERING-Flycases, alphabetisch sortiert
|
Alle SONSTIGE-Flycases, alphabetisch sortiert
|
