Der Werkzeugkasten von AutoSTAGE Analysis ermöglicht einen Zugriff auf die Analysis Befehle über die GUI.
Der AutoSTAGE Analysis Werkzeugkasten
Im folgendem Abschnitt werden die einzelnen Funktionen des Werkzeugkastens näher erläutert.

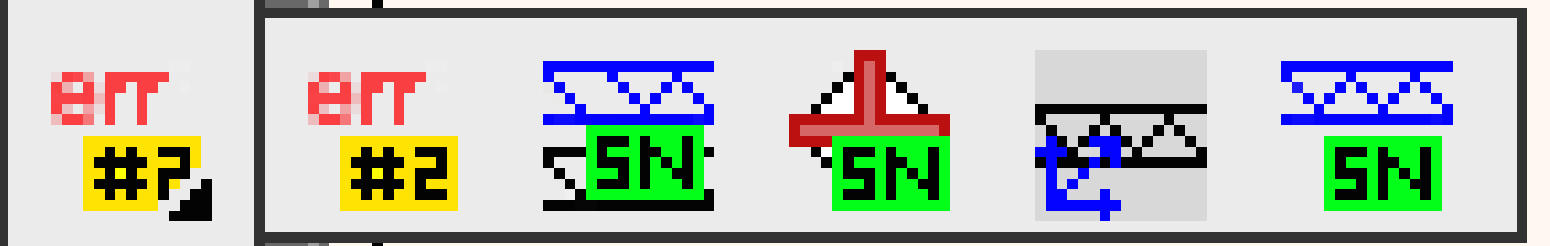

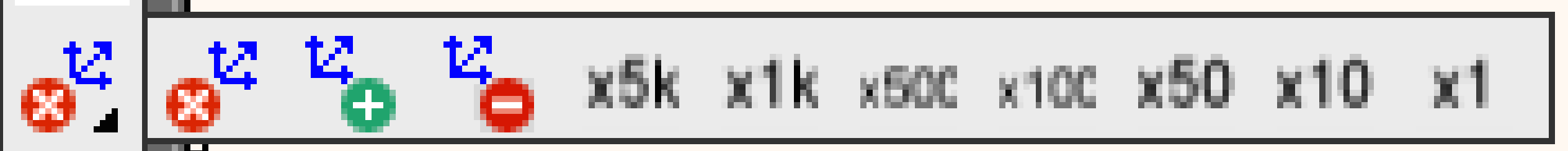

Tipp: Das kleine Dreieck unten rechts an einem Icon zeigt, dass es sich um ein Flyout handelt. Klicken Sie den Button und halten Sie die Maustaste gedrückt damit sich das Flyout öffnet.
Das Flyout ermöglicht den Zugriff auf weitere Befehle.
Der erste Button ermöglicht die Berechnung der Zeichnung. Der zweite Button ermöglicht die Berechnung für eine benutzerdefinierte Auswahl. Der dritte Button ermöglicht die Berechnung für alle aktiven Layer.
Der erste Button führt einen Systemcheck für die Zeichnung durch. Der zweite Button ermöglicht einen Systemcheck für eine benutzerdefinierte Auswahl. Der dritte Button ermöglicht einen Systemcheck für alle aktiven Layer..
Der erste Button ermöglicht den DSTV Export. Der zweite Button ermöglicht den DSTV Export für eine benutzerdefinierte Auswahl. Der dritte Button ermöglicht den DSTV Export für alle aktiven Layer.
Dieser Button zeigt ein Fenster zum Erstellen des Berechnungsprotokolls an. |
Einstellungen und Verifizieren
![]()
Über den Button können die AutoSTAGE Analysis Einstellungen aufgerufen werden.
Der Button öffnet das ShowOnly Fenster. Dieses bietet Funktionen um Schnittreaktionen übersichtlicher darzustellen.
Der Button öffnet das Fenster des SystemCheckers. |
Löschen von Berechnungsergebnissen
![]()
Über den Button werden alle Schnittreaktionsobjekte aus der Zeichnung gelöscht. Zusätzlich werden auch alle Label von AutoSTAGE Analysis entfernt.
Über den Button werden die Belastungsinformationen von allen Hängepunkten und Motoren gelöscht. |
Werkzeuge zur Arbeiten mit AutoSTAGE Analysis
![]()
Über den Button können schnell Pipes und Traversen auf andere Traversen aufgelegt werden. Im Abschnitt Aufgelegte Traversen und Pipes finden Sie weitere Informationen.
Über den Button werden alle Einstellungen zu Seilkürzungen zurückgesetzt. Im Abschnitt Seilkürzungen gibt es mehr Informationen.
Über den Button kann ein Analysis Connector eingefügt werden. Weitere Informationen finden Sie im Abschnitt Analysis Connector. |
Ein- und Ausblenden von Ergebnissen
![]()
Die folgenden Befehle ermöglichen die AutoSTAGE Analysis Objekte Ein- und Auszublenden.
|
Ein- und Ausblenden von Objekten
![]()
Ein Klick auf den Button blendet alle AutoSTAGE Starter Objekte Ein oder Aus.
Ein Klick auf den Button blendet alle AutoSTAGE Light Objekte Ein oder Aus.
Ein Klick auf den Button blendet alle AutoSTAGE Trussing Objekte Ein oder Aus.
Ein Klick auf den Button blendet alle AutoSTAGE Rigging Objekte Ein oder Aus. |
Zeichenreihenfolge von Objekten
![]()
Nach einem Klick auf dem Button werden alle AutoSTAGE Analysis Objekte in der Zeichnungsreihenfolge ganz nach oben gesetzt.
Nach einem Klick auf dem Button werden alle AutoSTAGE Analysis Objekte in der Zeichnungsreihenfolge ganz nach unten gesetzt. |
Der Button öffnet das Benutzerhandbuch von AutoSTAGE Analysis. |
